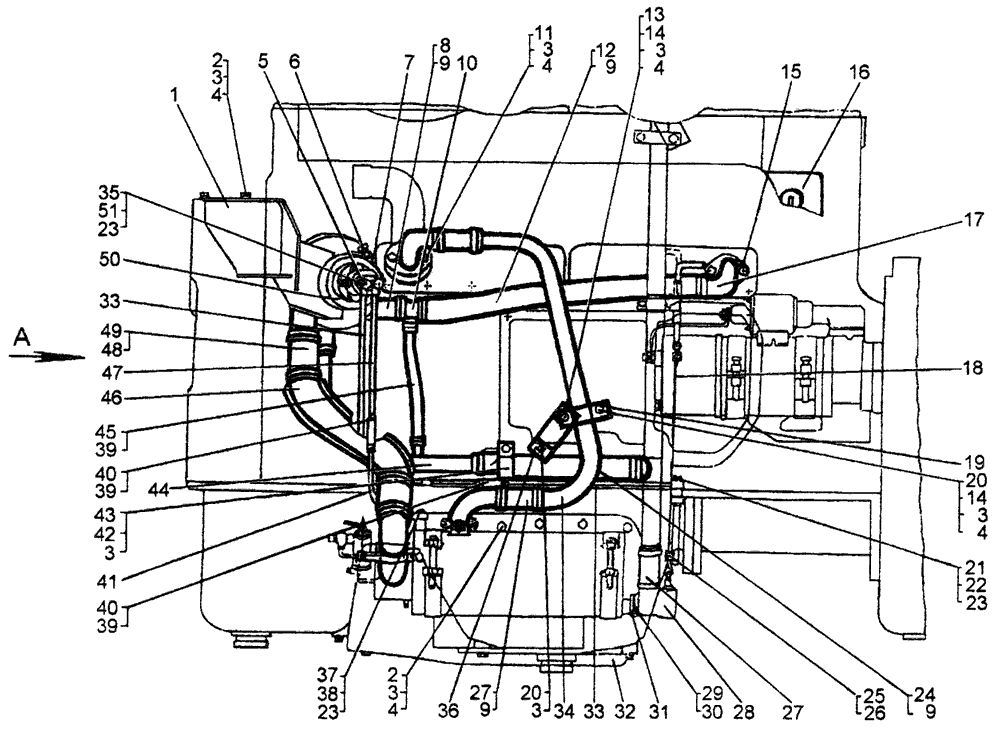

Установка подогревателя на двигатель с электростартером на Т10М
#	Номер запчасти	Наименование детали	Кол-во в сборке
1	51-43-219СП	Кронштейн	1
2	-	Болт M10-6gx25.58.019	13
3	-	Шайба 10 ОТ 65Г 09	25
4	31308-1	Шайба	23
5	51-43-213СП	Лента	1
6	24-74-225	Втулка	3
7	700-28-2376	Болт	3
8	700-46-2223	Рукав	1
9	-	Хомут червячный SGT 32-50/9	14
10	51-43-224СП	Труба	1
11	-	Болт M10-6gx75.58.019	2
12	700-46-2223-02	Рукав	1
13	-	Болт M10-6gx50.58.019	2
14	-	Гайка М10.6.019	5
15	46792	Прокладка	2
16	50-10-580СП	Щиток управления подогревателем	1
17	51-43-204	Патрубок	2
18	24-43-93	Трос	1
19	24-43-97	Скоба	4
20	-	Болт M10-6gx35.58.019	3
21	700-41-2716	Болт поворотного угольника	1
22	51-06-8	Кольцо	4
23	-	Проволока 1-С-Т	1 м
24	700-40-9014	Рукав	1
25	081430	Муфта	2
26	-	Болт М6х20.58.019	5
27	700-40-3645	Рукав	4
28	21-43-115СП	Кран сливной	1
29	-	Болт M8-6gx20.58.019	4
30	-	Шайба 8Т 65Г 09	5
31	700-40-3567	Прокладка	1
32	51-43-209СП	Днище	1
33	64-43-155СП	Трубка	1
34	64-43-83	Труба	1
35	700-41-3540	Болт поворотного угольника	2
36	64-43-86	Кронштейн	1
37	700-41-3539	Болт поворотного угольника	1
38	40938	Кольцо	2
39	-	Хомут червячный SGT	6
40	700-40-9013	Рукав	2
41	64-43-157СП	Трубка	1
42	-	Болт M10-6gx20.58.019	3
43	700-41-2985	Хомут	1
44	64-43-1ЗЗСП	Труба	1
45	700-46-2211	Рукав	1
46	51-43-271СП	Патрубок	1
47	64-43-158СП	Трубка	1
48	-	Хомут червячный SGT 50-70/9	4
49	700-46-2286	Рукав	2
50	-	Насосный агрегат ПЖД 30В-1015200	1
51	40920	Кольцо	4

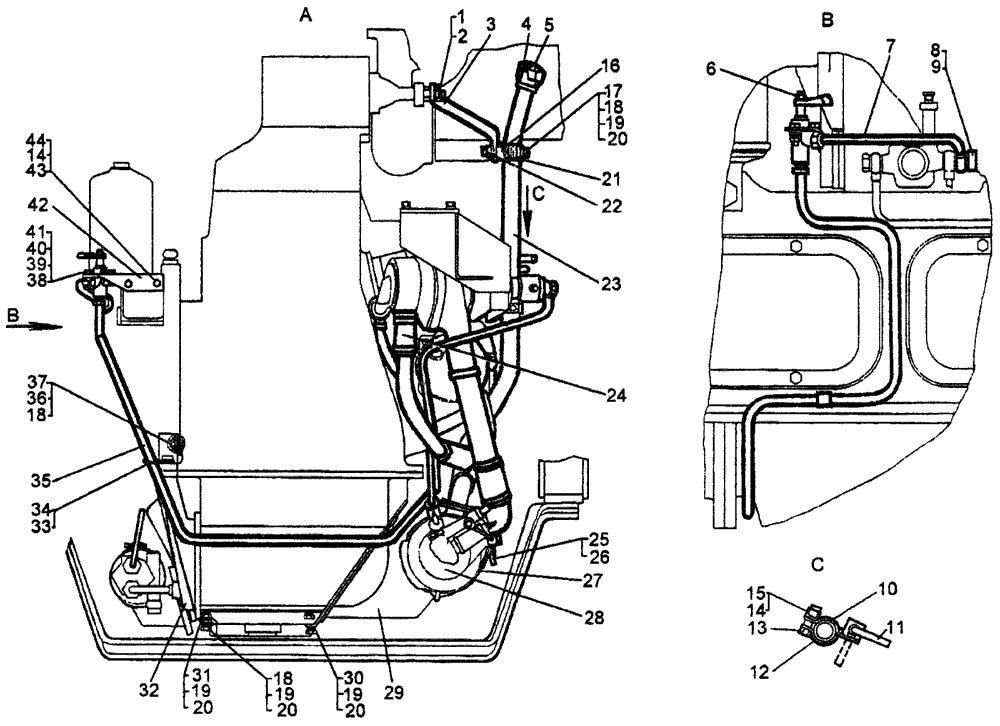

Установка подогревателя с электростартером Т10М

#	Номер запчасти	Наименование детали	Кол-во в сборке
1	-	Шайба 16 ОТ 65Г 09	1
2	3013	Гайка	1
3	24-43-107	Кронштейн	1
4	40269	Прокладка	1
5	24-43-81	Пробка заливной горловины	1
6	-	Кран ПП8	1
7	64-43-132СП	Трубка	1
8	700-41-3467	Болт поворотного угольника	1
9	51-06-8	Кольцо	4
10	21-43-126СП	Кронштейн	1
11	51-43-76	Ручка	1
12	21-43-51	Скоба	1
13	-	Болт M8-6gx25.88.35.019	1
14	-	Шайба 8Т 65Г 09	5
15	-	Гайка М8-7Н.6.019	1
16	51-70-2	Втулка	1
17	-	Болт М10-6gх35.58.019	3
18	-	Гайка М10-7Н.6.019	5
19	-	Шайба 10 ОТ 65Г 09	25
20	31308-1	Шайба	23
21	24-43-97	Скоба	4
22	-	Болт М10-6gх50.58.019	2
23	64-43-134СП	Труба	1
24	700-40-3645	Рукав	4
25	700-28-2376	Болт	3
26	24-74-225	Втулка	3
27	51-43-253СП	Лента	2
28	-	Котел подогревателя ПЖД 30E-1015010 ГЧ	1
29	51-43-269СП	Кронштейн	1
30	-	Болт M10-6gx25.58.019	13
31	-	Болт M10-6gx20.58.019	3
32	51-43-227СП	Патрубок	1
33	700-40-2654	Прокладка	4
34	41627	Хомутик	4
35	51-43-255СП	Трубка	1
36	64-43-90	Стяжка	1
37	18-14-122	Пластина	1
38	31358-1	Шайба	3
39	-	Шайба 6Т 65Г 09	3
40	-	Гайка М6-7Н.6.019	3
41	-	Болт M6-6gx20.58.019	5
42	51-43-182	Кронштейн	1
43	31386	Шайба	2
44	-	Болт M8-6gx20.58.019	4
