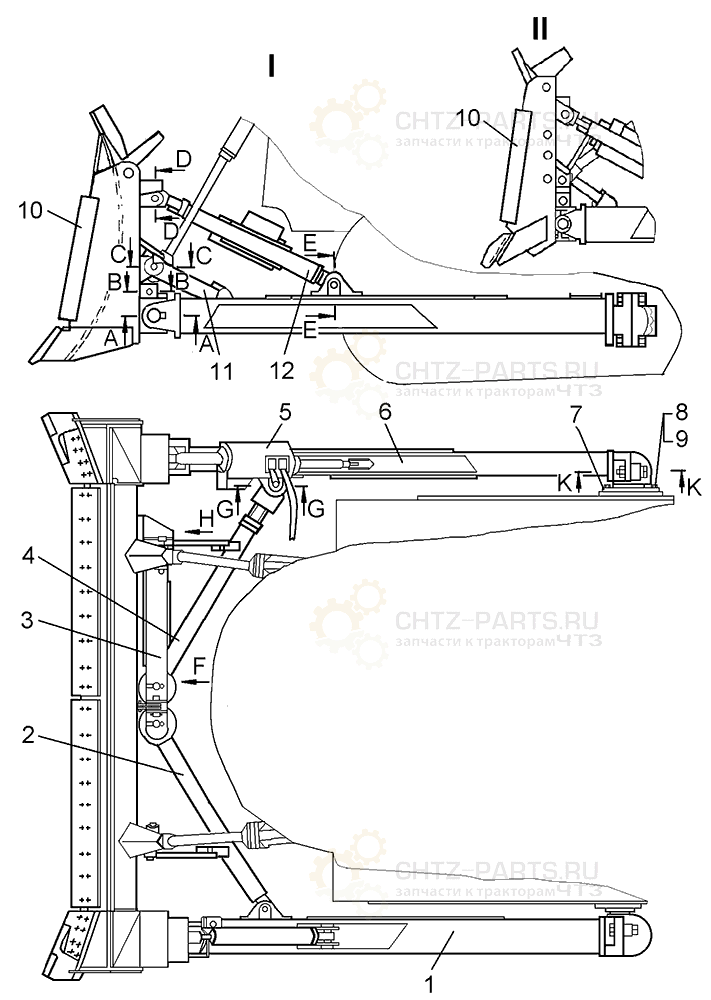

Поз. | Обозначение | Наименование | Кол-во |
– |
80-52-19СП 1; 80-52-19-02СП 2; 80-52-19-03СП 3; 80-52-19-04СП 4 |
Оборудование бульдозерное 10Е | 1 |
– |
80-52-19-01СП 5; 80-52-19-05СП 6; 80-52-19-06СП 7; 80-52-19-07СП 8 |
Оборудование бульдозерное 10Е1 | |
– |
80-52-20СП 9; 80-52-20-01СП 10; 80-52-20-02СП 11; 80-52-20-03СП 12 |
Оборудование бульдозерное 10В | |
1 | 80-52-103СП | Брус | 1 |
2 | 80-52-272СП | Тяга | 1 |
3 | 80-52-271СП | Балка | 1 |
4 | 80-52-273СП | Подкос | 1 |
5 | 50-50-121СП | Гидрораскос | 1 |
6 | 80-52-102-01СП | Брус | 1 |
7 | 80-52-118СП | Опора | 2 |
8 | – | Болт М20×1,5×62 | 12 |
9 | – | Шайба 20 ОТ 65Г 09 | 12 |
10 |
80-52-291СП 1; 80-52-291-01СП 5; 80-52-291-02СП 2; 80-52-291-03СП 3; 80-52-291-04СП 4; 80-52-291-05СП 6; 80-52-291-06СП 7; 80-52-291-07СП 8; 80-52-294СП 9; 80-52-294-01СП 10; 80-52-294-02СП 11; 80-52-294-03СП 12 |
Отвал | 1 |
11 | 80-52-183СП | Стопор | 2 |
12 | 80-52-101СП | Раскос | 1 |
1 Для отвала Е. 2 Для отвала Е с ящиком для инструмента. 3 Для отвала Е с противоизносными накладками. 4 Для отвала Е с ящиком для инструмента и противоизносными накладкам. 5 Для отвала Е1. 6 Для отвала Е1 с ящиком для инструмента. 7 Для отвала Е1 с противоизносными накладками. 8 Для отвала Е1 с ящиком для инструмента и противоизносными накладками. 9 Для отвала В. 10 Для отвала В с ящиком для инструмента. 11 Для отвала В с противоизносными накладками. 12 Для отвала В с ящиком для инструмента и противоизносными накладками. |

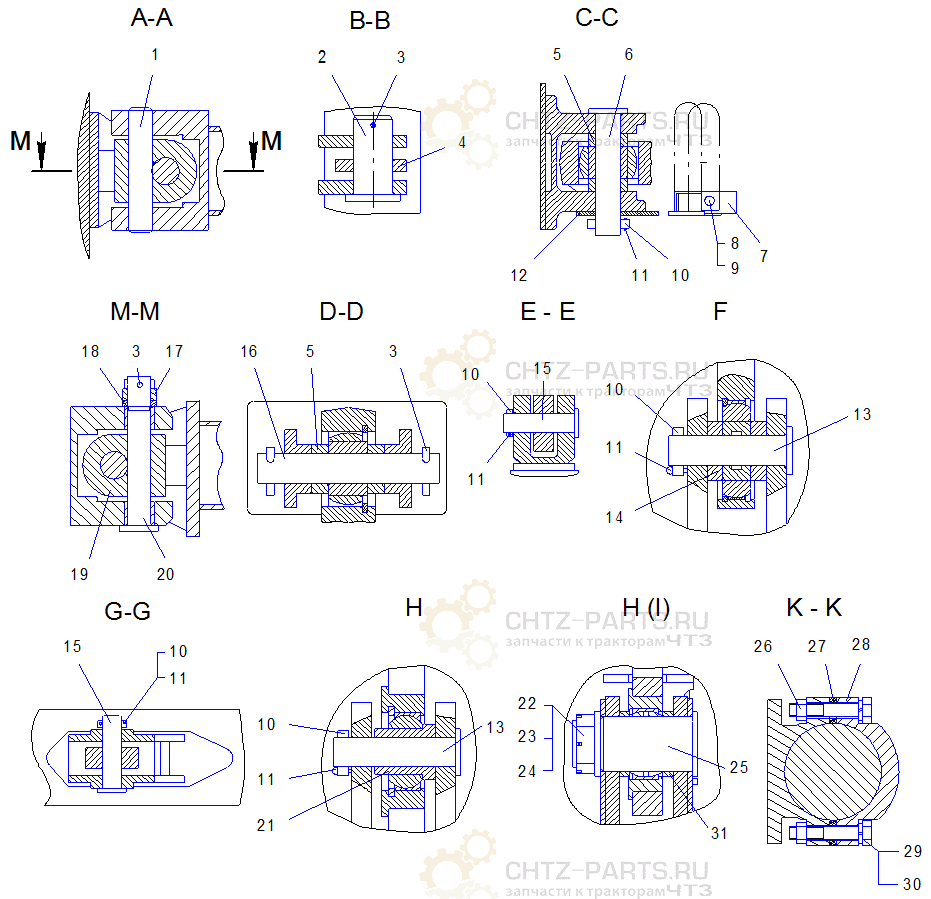

Поз. | Обозначение | Наименование | Кол-во |
1 | 80-52-32 | Палец | 2 |
2 | 80-52-30 | Палец | 2 |
3 | 8×80 | Шплинт | 8 |
4 | 80-52-58 | Серьга | 1 |
5 | 80-52-87-1 | Втулка | 8 |
6 | 80-52-30-06 | Палец | 2 |
7 | 80-52-193 | Скоба | 2 |
8 | М10-6g×30.58.019 | Болт | 4 |
9 | 10 ОТ 65Г 09 | Шайба | 4 |
10 | 80-52-88 | Палец | 8 |
11 | 4x32 | Шплинт | 8 |
12 | 80-52-183СП | Стопор | 2 |
13 | 80-52-30-05 | Палец | 2 |
14 | 80-52-396 | Втулка | 4 |
15 | 80-52-30-04 | Палец | 4 |
16 | 80-52-41 | Палец | 2 |
17 | Гайка 700-30-2352 | 2 | |
18 | Шайба 700-31-2613 | 2 | |
19 | Крестовина 80-52-22 | 2 | |
20 | 80-52-31 | Палец | 2 |
21 | 700-30-2410 | Гайка | 1 |
22 | 700-31-2696 | Шайба | 1 |
23 | 8×100.019 | Шплинт | 1 |
24 | 80-52-699 | Втулка | 2 |
25 | 80-52-698 | Палец | 1 |
26 | Гайка 30230 | 4 | |
27 | Прокладка 80-52-66 | 4 | |
28 | Крышка 80-52-83 | 2 | |
29 | Болт 700-28-2518 | 4 | |
30 | 30 65Г 09 | Шайба | 4 |
31 | 80-52-699 | Втулка | 2 |
