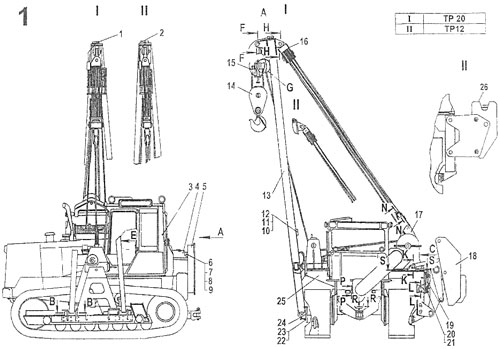

Кран-трубоукладчик ТР20 и ТР12 - общий вид
Поз.ОбозначениеНаименованиеКол-во
1Установка автомата защиты крана ТР20
1
2Установка автомата защиты крана ТР12
1
3Трактор Т10Б.0120-5
Трактор Т10Б.0121-5
Трактор Т10Б.0122-5

471-53-8СПКожух карданного вала1
571-44-2СПРедуктор отбора мощности1
64540-2201010-02Вал карданный1
7700-28-2564Болт8
83082Гайка8
9 8,2x32Шплинт8
10Шайба 16 ОТ 65Г 095
11М16-8gх30.58.019Болт
3
1271-53-3СП
71-53-19СП
Указатель грузоподъемности
Указатель грузоподъемности
11
1371-53-2СП
71-53-21СП71-53-15
Стрела1
1471-53-11СП
71-53-16СП
Блок подвижный1
1571-53-10СП
71-53-18СП
Блок подвесной1
1671-53-9СП
71-53-17СП
Блок стреловой1
1771-44-1 СП
71-44-1-01 СП
Лебедка1
18Противовес ТР20
1
1971-53-219СПВыключатель противовеса1
20М12-6gх40.58.019Болт
4
2112 ОТ 65Г 09Шайба
4
22М20-8gх40.66.019Болт
2
2320 ОТ 65Г 09Шайба
9
2471-53-6СПЛестница1
25
Рама1
26Противовес ТР121
