Крепления трубоукладчика ТР12 ТР20



Поделиться

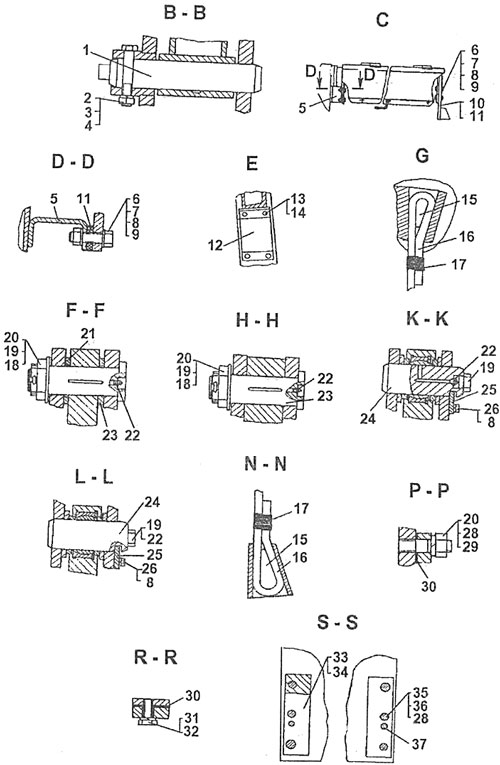

Крепления трубоукладчика ТР20 и ТР12
Поз.ОбозначениеНаименованиеКол-во
171-53-169Ось2
2700-28-2486Болт2
3Шайба 16 ОТ 65Г 095
4М16.6Гайка
2
571-53-170Кронштейн1
6М10-6gх40.58.019Болт
4
7М10-7Н.6.019Гайка
4
810 ОТ 65Г 09Шайба
10
931308Шайба4
1071-53-121СПКронштейн1
11700-40-8549Прокладка2
1271-53-242СПКожух1
136Т 65Г 09Шайба
4, 8
14М6-6gх12.88.35.019Болт
4
1571-53-168Клин2
1620-Г-ВК-Н-О-Т-1770
18-Г-ВК-Н-О-Т-1770
19,5-Г-ВК-1770
Канат
Канат
Канат
65м
65м
65м
171,6-IПроволока
6
188x100.01.6Шплинт
2
19700-37-2105Пробка3
20Гайка 302302
2171-53-167Кольцо2
22Масленка 1.3.Ц6
2
2371-53-94Палец2
2471-53-173Ось4
2571-53-174Пластина4
26М10-6gх30.58.019Болт
8
2750-50-302Кольцо8
2830 65Г 09Шайба
14
29Шпилька 293382
30700-40-8548Прокладка1
31М20х60Болт
7
3220 ОТ 65Г 09Шайба
9
3371-53-49Прокладка2
3471-53-171Плита4
35700-28-2588Болт12
36700-31-2081Шайба12
37700-32-221Штифт4
