Водоотводная труба и термостаты Т-170 Б-170 ЧТЗ в Челябинске

/

Снятие и разборка водоотводной трубы Т-170

Снятие водоотводной трубы

Установка водоотводной трубы

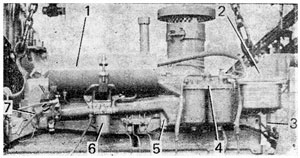

Рис. 32. Установка водоотводной трубы

Слейте воду из системы охлаждения до уровня верхнего фланца перепускной трубы 3 (рис. 32). Отсоедините от крышки 2 рукав подвода воды к отопителю.

Снимите бачок 1 пускового двигателя. Снимите масляный фильтр 6 турбокомпрессора с водоотводной трубы, отвернув два болта крепления фильтра. Снимите фильтр грубой очистки топлива 4.

Отсоедините провод от датчика 7 термометра воды и выверните датчик из водоотводной трубы. Выверните болты крепления фланца перепускной трубы 3. Ослабьте натяжение хомутика крепления резинового рукава к радиатору. Отверните восемь болтов 5 крепления водоотводной трубы к головкам двигателя и снимите трубу вместе с крышкой 2.

Разборка водоотводной трубы Т-170

Труба водоотводная

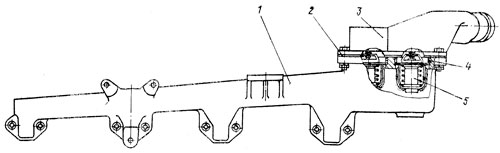

Рис. 33. Труба водоотводная

Отверните один болт и три гайки с болтов крепления крышки 3 (рис. 33) водоотводной трубы 1 и снимите крышку с трубы вместе с прокладкой 2.

Выпрессуйте прижимные кольца 4 термостатов 5. Выньте термостаты -из трубы. При необходимости термостаты могут быть сняты с водоотводной трубы без снятия ее с дизеля. В этом случае для смятия термостатов должна быть предварительно снята с трактора' крыша капота.

Технические требования на термостат

  1. Клапан термостата в закрытом положении должен плотно" прилегать к седлу. Плотность посадки клапана термостата в своем седле определяйте щупом толщиной 0,1 мм, который не должен проходить между тарелкой и седлом.

  2. Для проверки исправности термостата опустите его полностью в сосуд с водой так, чтобы уровень воды был выше фланца на 10 мм. Постепенно нагревайте воду до тех пор, пока клапан термостата полностью откроется. Начало открытия клапана должно происходить при температуре 341...345 К (68...72°С), а полное открытие — при температуре 356...360 К (83...87°С). Ход клапана должен быть не менее 7 мм.

  3. Проверяйте работу термостатов, не вынимая их из трубы. Поместите водоотводную трубу с термостатами без крышки в сосуд с водой и проверьте, определяя температуру начала и полного открытия, а также ход клапана.

Сборка и установка водоотводной трубы

Сборка водоотводной трубы

Перед сборкой удалите накипь с поверхности водоотводной трубы, крышки и термостатов, промывая эти детали в теплом растворе кальцинированной соды.

Проверьте термостаты как указано технических требованиях.

Установите в гнезда водоотводной трубы два термостата и запрессуйте прижимные кольца 4 (см. рис. 33) до упора во фланцы термостатов. Вырезы в кольцах должны быть обращены к фланцам термостатов.

Установите крышку трубы 3 с прокладкой. 2 на трубу и закрепите ее одним болтом и тремя болтами с гайками, подложив под гайки и болт пружинные шайбы.

Установка водоотводной трубы

Закрепите водоотводную трубу с прокладками на головках цилиндров болтами 5 (см. рис. 32) с медными кольцами. Прокладки с обеих сторон смажьте густотертым суриком.

Подсоедините к водоотводной трубе фланец перепускной трубы 3, предварительно подложив прокладку, смазанную густотертым суриком. Закрепите фланец болтами с шайбами.

Натяните на патрубок крышки 2 резиновый рукав подвода воды к радиатору и затяните хомут на рукаве.

Установите на водоотводную трубу масляный фильтр 6 турбокомпрессора. Установите и закрепите на фильтре бачок пускового двигателя 1, фильтр грубой очистки топлива 4. Вверните датчик 7 термометра соды и подсоедините к нему провод. Присоедините к крышке 2 рукав подвода воды к отопителю кабины.
