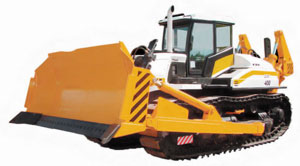

Бульдозерно-рыхлительный агрегат ДЭТ-400Б1Р2 на базе промышленного трактора ДЭТ-400 тягового класса 25 с электромеханической трансмиссией, обеспечивающей автоматическое регулирование скорости в зависимости от тягового усилия, предназначен для выполнения землеройно-транспортных работ на грунтах I - IV категории, в т.ч. на мёрзлых и разборно-скальных.
Бульдозер ДЭТ-400 создан на базе трактора ДЭТ-320. На тракторе ДЭТ-400 впервые в практике отечественного и зарубежного тракторостроения применина электромеханическая трансмиссия с вентильно-индукторными электромашинами (ВИД) и электронной системой управления. Современная двухместная быстросъемная кабина оснащена стеклопакетами, благодаря которым существенно повышена тепловая и звуковая изоляция рабочего места оператора. Кабина оснащена отопителем "Зенит" и кондиционером «RIO-3000».
Преимущества бульдозера ДЭТ-400Б1Р2
Использование вентильно-индукторных электромашин обеспечивает следующие преимущества бульдозера ДЭТ-400 по сравнению с тракторами ДЭТ-250М2 и трактора ДЭТ-320:
- Надежность в 2 раза превосходит надежность машин с постоянным током. Ротор индукционного двигателя не имеет обмотки и поэтому выход двигателя из строя по причинам, связанным с ротором, практически исключается. В случае повреждения катушки стартера, она может быть заменена без демонтажа соседних катушек, что невозможно выполнить на электродвигателях другого типа.
- Возможна работа в условиях повышенной влажности.
- Массогабаритные показатели снижены на 10 - 15 %; на 500 кг сокращен расход меди.
- Силовой генератор трансмиссии может использоваться как дизель-генераторная установка.
- Бесконтактная система управления высокой надежности с бортовым компьютером и графическим дисплеем в кабине обеспечивает автоматическое регулирование работы электромашин и информированность оператора о текущих режимах работы электромеханической трансмиссии.
- Испытание показали что такой электропривод обеспечивает практически идеальную тяговую характеристику на всем тяговом диапазоне, т.к. система управления постоянно поддерживает загрузку двигателя на номинальном режиме.
Технические характеристики бульдозера ДЭТ-400Б1Р2
Двигатель
Марка | ЯМЗ 7511.10-34 |
Эксплуатационная мощность, кВт (л.с.) | 272 (370) |
Номинальная частота вращения об/мин | 1900 |
Максимальная частота вращения холостого хода, об/мин | 2150 |
Частота вращения при максимальном крутящем моменте об/мин | 1200 |
Количество цилиндров шт./рабочий объем, л | 8/14,86 |
Диаметр цилиндра/Ход поршня, мм | 130/140 |
Масса, кг | 1250 |
- Система смазки двигателя комбинированная: под давлением и разбрызгиванием, с двумя масляными фильтрами.
- Система питания топливом раздельного типа, с двумя фильтрами грубой очистки с водоотделителем – «Separ 2000», и тонкой очистки со сменным фильтрующим элементом.
- Турбонаддув газотурбинный с одним турбокомпрессором и промежуточным охлаждением воздуха.
-
- Система охлаждения - жидкостная, закрытого типа, с фронтальным расположением радиатора и вентилятором.
- Система пуска: Основная - тяговым генератором ИГ-250; Дополнительная - стартером двигателя ЯМЗ 7511.
- Трансмиссия электромеханическая c вентильно-индукторными электромашинами переменного тока (ВИД) двухскоростная с автоматическим изменением тяговых усилий и скоростей движения в зависимости от тягового сопротивления.
- Автоматическая трансмиссия освобождает водителя от необходимости переключения передач при выполнении землеройных и транспортных работ.
Максимальное тяговое усилие, не менее | 480 к |
Скорость движения при отсутствии буксования, км/ч
Передний ход | от 0 ... до 15,7 |
Задний ход | от 0 ... до 15,7 |
Индукционный генератор ИГ-250
Мощность, кВт/ Напряжение номинальное, В/ Ток, А | 250/600/600 |
Частота вращения, номинальная/максимальная об/мин | 2550/2650 |
Масса, кг | 1120 |
Индукционный двигатель ИД-240
Мощность, кВт/ Напряжение номинальное, В/ Ток, А | 240/600/560 |
Частота вращения, номинальная/максимальная, об/мин | 430/2250 |
Масса, кг | 2860 |
Электронная система управления
Блок силовой | БС-400 |
Номинальная мощность, кВт | 240 |
Напряжение питания для пуска, В | 24+5 |
Мощность зарядки АК Б, кВт | 3,5 |
Охлаждение | принудительное, воздушное |
Блок обработки сигналов датчика температур БОС ДТ-250
Номинальное напряжение, В | 24+5 |
Охлаждение | воздушное |
Масса, кг | 2,46 |
Блок микроконтроллера БМ-400
Номинальное напряжение, В | 24+5 |
Охлаждение | воздушное |
Масса, кг | 10 |
- Механическая часть трансмиссии - Муфта предохранительная - фрикционная, многодисковая, сухого трения
- Привод генератора ИГ-250 - Повышающий редуктор с парой цилиндрических косозубых шестерен.
- Механизм поворота и тормоза - Планетарные механизмы поворота (ПМП) обеспечивают получение двух передач (рабочей и транспортной) вперед и назад, выполнение поворотов и торможение трактора ДЭТ-400.
- ПМП имеют планетарный ряд, состоящий из системы шестерен постоянного зацепления, блокировочный фрикцион и два тормоза.
- Управление ПМП осуществляется одним рычагом через гидравлический сервопривод.
- Бортовая передача - Двухступенчатая, с парой цилиндрических шестерен и планетарным рядом.
- Редуктор раздаточный с ВОМ - Пара цилиндрических шестерен для привода насосов гидросистемы и парой конических шестерен для привода масляного насоса трансмиссии.
Низковольтное оборудование
Система управления электротрансмиссией | электронная |
Номинальное напряжение, В | 24 |
Зарядка АКБ и бортовой сети от ИГ-250 мощностью, кВт | 3,5 |
Количество аккумуляторных батарей, шт. | 4 |
Тележки сварные, прямоугольного сечения. Подвеска торсионная, индивидуальная для каждого опорного катка, замкнутая на рамы тележек. Натяжные колеса выполнены цельнолитыми закрытого типа.
Ходовая часть
Количество опорных / поддерживающих катков, шт. | 12 / 4 |
Ширина башмака гусеницы, мм / количество башмаков, шт. | 690 / 56 |
Механизм натяжения гусеницы | гидравлический |
Гусеница
Количество звеньев в каждой ленте, шт. / шаг, мм | 56 / 218 |
Ширина башмака, мм | 690 |
Высота грунтозацепа, мм | 70 |
Гидравлическая система
Подъем и заглубление отвала и рыхлителя: Совместная работа двух насосов | НШ-100-3 |
Максимальное давление нагнетания, МПа (кгс/см кв.) | 10,0+0,5 (100+5) |
Распределитель: двухзолотниковый, четырехпозиционный |
Перекос отвала бульдозера, регулирование угла рыхления и стойки рыхлителя: Работа одного насоса | НШ-100-3Л |
Максимальное давление нагнетания, МПа (кгс/см кв.) | 10+0,5 (100+5) |
Распределитель: двухзолотниковый, трехпозиционный |
Заправочные емкости
Топливная система, л | 850 |
Гидравлическая система, л | 165 |
Система охлаждения двигателя, л | 76 |
Система смазки двигателя, л | 30 |
Система смазки и управления трансмиссией, л | 80 |
Масса и Габариты
Эксплуатационная масса трактора, кг
/длина/ширина/высота, мм | 36100
/6750/3110/3900 |
Эксплуатационная масса бульдозера, кг
/длина/ширина/высота, мм | 41600
/7370/4250/3900 |
Эксплуатационная масса бульдозера с рыхлителем, кг
/длина/ширина/высота, мм | 44500
/8720/4250/3900 |
Колея/База, мм | 2450/3200 |

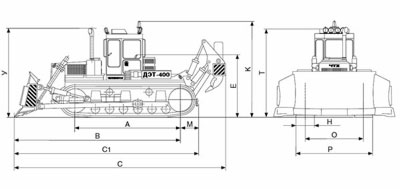

Обозначение | A | В | С | С1 | Е | К | М | Н | О | Р | Т | Y |
Размер, мм | 3200 | 6550 | 8720 | 7370 | 2720 | 4150 | 821 | 660 | 2450 | 3110 | 3900 | 3650 |
