Кривошипно-шатунный механизм дизеля на Т10М / Б10М

/
с НДС 22%

Описание

Точные переходы в карточки товаров: 50. Для остальных позиций доступен подбор по каталогу.

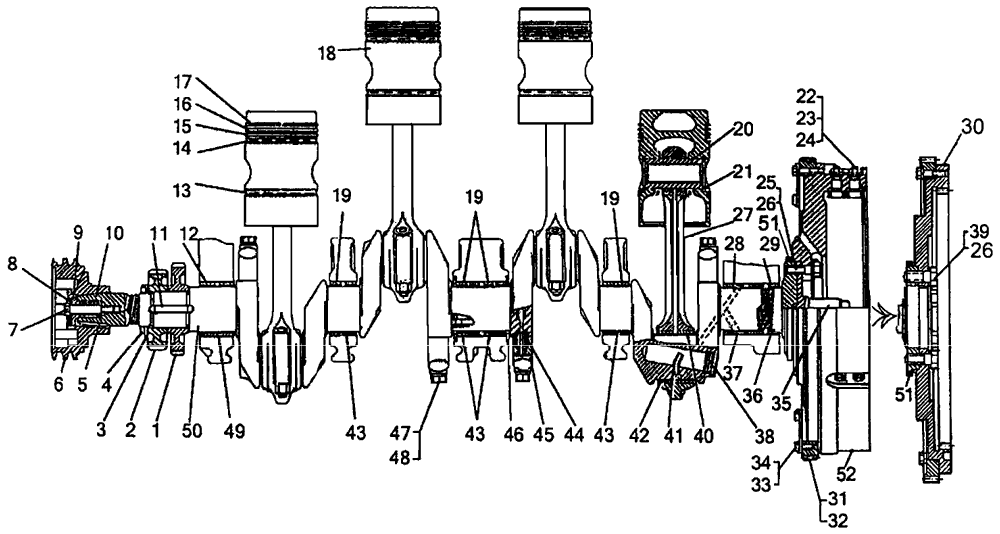

Кривошипно-шатунный механизм дизеля на Т10М
#	Номер запчасти	Наименование детали	Кол-во в сборке	Товар
-	-	КШМ дизеля на Т10М	1	Уточнить
1	16-03-37	Колесо зубчатое	1	К товару
2	16-03-20	Колесо зубчатое	1	К товару
3	16-03-49	Шайба	1	К товару
4	03323	Гайка	1	К товару
5	34107	Шпонка	1	К товару
6	14-03-12	Шкив	1	К товару
7	03331	Болт	1	К товару
8	51-03-15	Стопор	1	К товару
9	31337	Пластина	1	К товару
10	16-03-112СП 16-03-112 ОК СП 16-03-112 ОШ СП 16-03-112 ОКШ СП	Вал коленчатый	2	К товару
11	34106	Шпонка	1	К товару
12	А23.01-103.059-04 ⁶	Вкладыш коренного подшипника верхний	1	К товару
13	СТ А27.17.83.072 ¹	Кольцо маслосъемное	4	К товару
14	СТ А27.17.83.000 ¹	Кольцо маслосъемное	4	К товару
15	СТ А27.07.01.064 ¹	Кольцо компрессионное	4	К товару
17	СТ А27.07.02.162 ¹	Кольцо компрессионное	4	К товару
18	51-03-40-01	Поршень	4	К товару
19	А23.01-103.061-04 ⁶	Вкладыш коренного подшипника верхний	4	К товару
20	16-03-50-01	Палец поршневой	4	К товару
21	03306	Замок поршневого пальца	8	К товару
22	16-03-13 ⁹	Сухарь	6	К товару
23	3011 ⁹	Гайка	6	К товару
24	16-03-12 ⁹	Пластина замковая	3	К товару
25	28504 ⁹	Болт	6	К товару
26	31335	Пластина	3	К товару
27	51-03-112СП	Шатун	4	К товару
28	А23.01-103.063-04 ⁶	Вкладыш коренного подшипника верхний	1	К товару
29	А23.01-103.065-04 ⁶	Вкладыш коренного подшипника верхний	1	К товару
30	65-03-103СП ⁵ 65-03-104СП ⁴ 65-03-3 ^{4, 5}	Маховик	1	К товару
31	59-03-21^{2, 4}	Венец	1	Уточнить
32	03618-1 ^{3, 5}	Венец	1	К товару
33	700-28-2465	Болт	10	К товару
34	-	Шайба 10 ОТ 65Г 09	10	К товару
35	16-03-17 ⁹	Цапфа	1	К товару
36	А23.01-103.066-04 ⁶	Вкладыш коренного подшипника нижний	1	К товару
37	А23.01-103.064-04 ⁶	Вкладыш коренного подшипника нижний	1	К товару
38	03652-1 03652	Заглушка	4	К товару
39	03327 ¹⁰	Болт	6	К товару
40	А23.01-100.025 ⁷	Вкладыш шатунного подшипника верхний	4	К товару
41	03396	Труба	4	К товару
42	А23.01-100.026 ⁷	Вкладыш шатунного подшипника нижний	4	К товару
43	А23.01-103.062-04 ⁶	Вкладыш коренного подшипника верхний	4	К товару
44	14-03-17 ⁸	Втулка	8	К товару
45	14-03-18 ⁸ 14-03-20 ⁸ 51-03-16 ⁸ 65-03-9 ⁸ 65-03-10 ⁸	Противовес	4	К товару
46	А23.01-13701А-03	Полукольцо упорное	4	К товару
47	700-31-2125 ⁸	Пластина	4	К товару
48	700-28-2130 ⁸	Болт	8	К товару
49	А23.01-103.060-04 ⁶	Вкладыш коренного подшипника нижний	1	К товару
50	16-03-36 ⁸ 16-03-36 ОК 16-03-36 ОШ 16-03-36 ОКШ	Вал коленчатый	1	К товару
51	65-03-4 ⁸	Втулка	1	К товару
52	59-03-117СП ² 16-03-111СП ³ 16-03-30 ^{2, 3}	Маховик	1	К товару
¹ Заказывать комплект СТ 51-03-122СП. Кольца поршневые. ²Заказывать комплект 59-03-117СП для трактора с механической трансмиссией и электростартерной системой пуска. ³ Заказывать комплект 16-03-111СП для трактора с механической трансмиссией и пусковым двигателем. ⁴ Заказывать комплект 65-03-104СП для трактора с гидромеханической трансмиссией и электростартерной системой пуска. ⁵ Заказывать комплект 65-03-103СП для трактора с гидромеханической трансмиссией и пусковым двигателем. ⁶ Заказывать комплект А23.01-103-160сбС.Коренные вкладыши. ⁷ Заказывать комплект А23.01-100-160сбС. Шатунные вкладыши. ⁸ Заказывать комплект 16-03-112СП. Вал коленчатый. ⁹ Для трактора с механической трансмиссией. ¹⁰ Для трактора с гидромеханической трансмиссией.
