Капот Т10М Б10М в Челябинске

/
с НДС 20%

Описание

Капот на Т10М

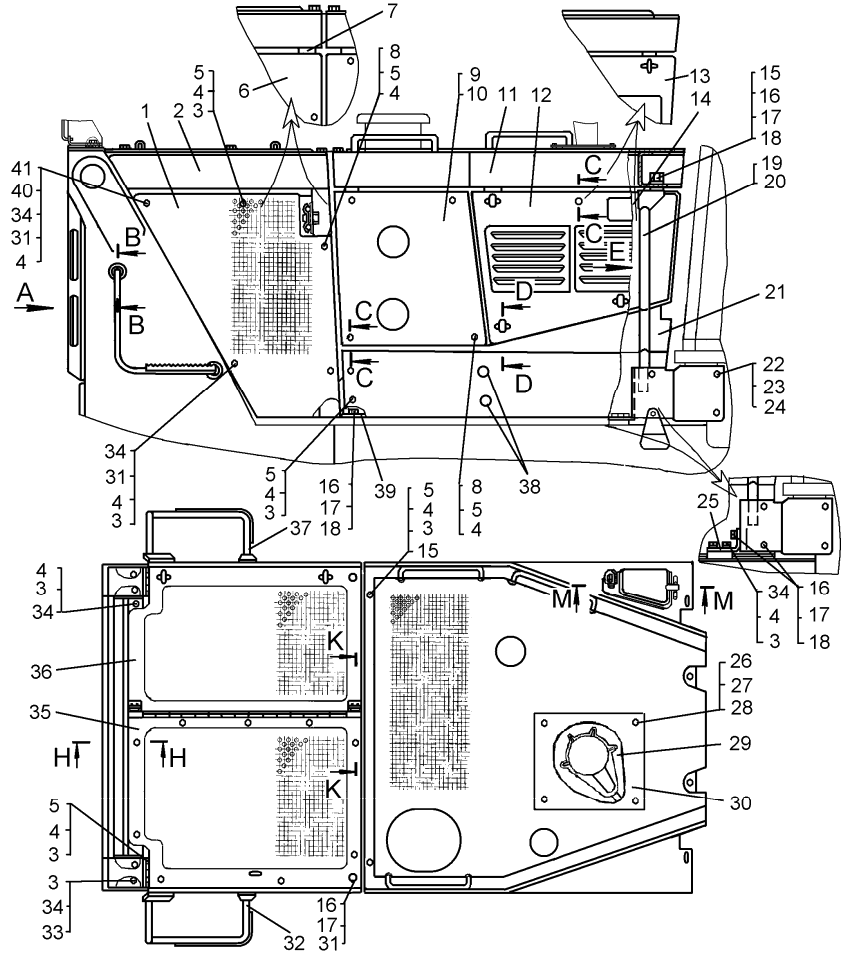

#	Номер запчасти	Наименование детали	Кол-во в сборке
-	64-55-32СП ¹ 64-55-32-01СП ² 64-55-32-02СП ³ 64-55-32-03СП ⁴ 64-55-32-05СП ⁵ 64-55-32-06СП ⁶ 64-55-32-07СП ⁷ 64-55-32-08СП ⁸	Капот	1
1	64-55-520 ^{1, 3} 64-55-520-01 ^{1, 3} 64-55-520-04 ^{5, 7} 64-55-520-05 ^{5, 7}	Створка (левая) Створка (правая) Створка (левая) Створка (правая)	1
2	64-55-225СП	Балка	1
3	-	Болт M10-6g×25.58.019	33 ^{1, 2, 3, 4} 41 ^{5, 6, 7, 8} 4 ⁹
4	-	Шайба 10 ОТ 65Г 09	49 ^{1, 2, 3, 4} 41 ^{5, 6, 7, 8}
5	3197	Шайба	28 ^{1, 2, 3, 4} 30 ^{5, 6, 7, 8}
6	64-55-520-02 ^{2, 4} 64-55-520-03 ^{2, 4} 64-55-520-06 ^{6, 8} 64-55-520-07 ^{6, 8}	Створка (левая) Створка (правая) Створка (левая) Створка (правая)	1
7	64-55-209СП ^{1, 3} 64-55-209-01СП ^{2, 4} 64-55-209-02СП ^{5, 7} 64-55-209-03СП ^{6, 8}	Рама	1
8	28475	Болт	4 ^{1, 2, 3, 4} 8 ^{5, 6, 7, 8}
9	50-55-486	Створка(левая)	1
10	50-55-487	Створка (правая)	1
11	64-55-210СП ^{1, 2, 3, 4} 50-55-325-03СП ^{5, 6, 7, 8}	Крыша	1
12	50-55-488 ^{1, 2, 5, 6}	Створка(левая)	1
13	50-55-488-01 ^{3, 4, 7, 8}	Створка (левая)	1
14	50-55-489	Створка (правая)	1
15	700-40-3667	Кольцо	8 ^{1, 2, 3, 4} 10 ^{5, 6, 7, 8}
16	-	Болт M12-6g×30.58.019	10 ^{1, 2, 3, 4} 14 ^{5, 6, 7, 8}
17	-	Шайба 12 ОТ 65Г 09	6 ^{1, 2, 3, 4} 14 ^{5, 6, 7, 8}
18	3135-1	Шайба	14 ^{1, 2, 3, 4} 22 ^{5, 6, 7, 8}
19	50-55-388СП ^{5, 6, 7, 8} 50-55-388-01СП ^{1, 2, 3, 4}	Опора	1
20	50-55-389СП ^{5, 6, 7, 8} 50-55-389-01СП ^{1, 2, 3, 4}	Опора	1
21	50-50-323СП 50-50-324СП	Боковина (левая) Боковина (правая)	1
22	-	Шайба 16 ОТ 65Г 09	4
23	31477-01	Шайба	4
24	700-28-2621	Болт	4
25	50-55-449 ^{5, 6, 7, 8}	Уголок	2
26	-	Болт М8-6g×16.88.35. 019	4 ^{1, 2, 3, 4}
27	-	Шайба 8Т 65Г 09	4 ^{1, 2, 3, 4}
28	31386 ^{1, 2, 3, 4}	Шайба	4
29	64-55-546 ^{1, 2, 3, 4}	Пластина	1
30	64-55-547 ^{1, 2, 3, 4}	Пластина	1
31	31372	Шайба	14 ^{1, 2, 3, 4} 22 ^{5, 6, 7, 8}
32	64-70-111СП	Поручень-подножка	1
33	-	Шайба 10 ОТ 65Г 09	4 ⁹
34	31308-1	Шайба	21 ^{1, 2, 3, 4} 17 ^{5, 6, 7, 8}
35	64-55-211СП ^{1, 2, 3, 4} 64-55-211-01СП ^{5, 6, 7, 8}	Крышка	1
36	64-55-212СП ^{1, 2, 3, 4} 64-55-212-01СП ^{5, 6, 7, 8}	Крышка	1
37	64-70-111-01СП	Поручень-подножка	1
38	700-37-368	Пробка	4
39	64-08-473-01	Накладка	4
40	64-55-556 ^{1, 2, 3, 4}	Болт	16
41	64-55-557 ^{1, 2, 3, 4}	Кольцо	16
¹ Для трактора с «обратным» потоком и пусковым двигателем. ² Для болотоходного трактора с «обратным» потоком и пусковым двигателем. ³ Для трактора с «обратным» потоком и электростартерной системой пуска. ⁴ Для болотоходного трактора с «обратным» потоком и электростартерной системой пуска. ⁵ Для трактора с пусковым двигателем с «прямым» потоком. ⁶ Для болотоходного трактора с пусковым двигателем с «прямым» потоком. ⁷ Для трактора с электростартерной системой пуска с «прямым» потоком. ⁸ Для болотоходного трактора с электростартерной системой пуска с «прямым» потоком. ⁹ При установке фар 761.3711.

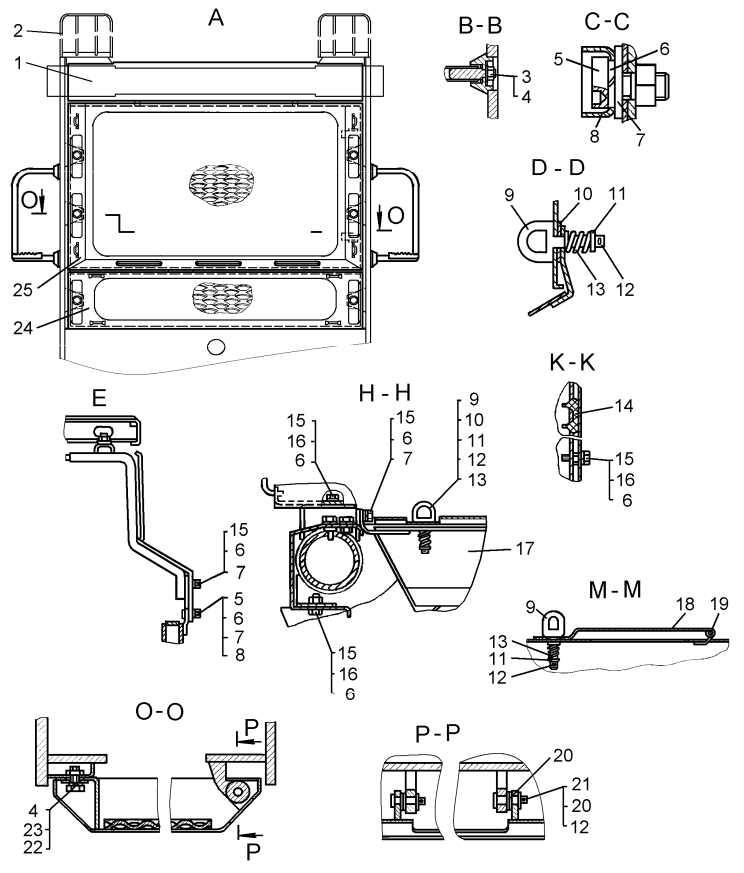

#	Номер запчасти	Наименование детали	Кол-во в сборке
1	64-55-216СП	Лобовина	1
2	64-55-245СП ⁹	Защита фары	2
3	-	Гайка М12-7Н.6.019	4
4	31372	Шайба	14 ^{1, 2, 3, 4} 22 ^{5, 6, 7, 8}
5	64-55-556 ^{1, 2, 3, 4}	Болт	16
6	-	Шайба 10 ОТ 65Г 09	49 ^{1, 2, 3, 4} 41 ^{5, 6, 7, 8} 4 ⁹
7	3197	Шайба	28 ^{1, 2, 3, 4} 30 ^{5, 6, 7, 8}
8	64-55-557 ^{1, 2, 3, 4}	Кольцо	16
9	18-25-32	Упор	9 ^{1, 2, 3, 4} 11 ^{5, 6, 7, 8}
10	700-40-3667	Кольцо	8 ^{1, 2, 3, 4} 10 ^{5, 6, 7, 8}
11	18-25-31	Шайба-колпачок	9 ^{1, 2, 3, 4} 11 ^{5, 6, 7, 8}
12	-	Шплинт 3,2x18	11 ^{1, 2, 3, 4} 13 ^{5, 6, 7, 8}
13	38385	Пружина	9 ^{1, 2, 3, 4} 11 ^{5, 6, 7, 8}
14	591044	Амортизатор	4
15	-	Болт M10-6g×25.58.019	33 ^{1, 2, 3, 4} 41 ^{5, 6, 7, 8} 4 ⁹
16	31308-1	Шайба	21 ^{1, 2, 3, 4} 17 ^{5, 6, 7, 8} 4 ⁹
17	64-55-229СП	Балка	1
18	700-42-2771	Крышка	1
19	50-55-370-01	Стержень	1
20	3135-1	Шайба	14 ^{1, 2, 3, 4} 22 ^{5, 6, 7, 8}
21	17317	Палец	2
22	-	Болт M12-6g×30.58.019	10 ^{1, 2, 3, 4} 14 ^{5, 6, 7, 8}
23	-	Шайба 12 ОТ 65Г 09	6 ^{1, 2, 3, 4} 14 ^{5, 6, 7, 8}
24	64-55-265СП	Облицовка	1
25	64-55-266СП	Облицовка	1
¹ Для трактора с «обратным» потоком и пусковым двигателем. ² Для болотоходного трактора с «обратным» потоком и пусковым двигателем. ³ Для трактора с «обратным» потоком и электростартерной системой пуска. ⁴ Для болотоходного трактора с «обратным» потоком и электростартерной системой пуска. ⁵ Для трактора с пусковым двигателем с «прямым» потоком. ⁶ Для болотоходного трактора с пусковым двигателем с «прямым» потоком. ⁷ Для трактора с электростартерной системой пуска с «прямым» потоком. ⁸ Для болотоходного трактора с электростартерной системой пуска с «прямым» потоком. ⁹ При установке фар 761.3711.
