Установка радиаторов (для трактора с «обратным» потоком) на Т10М / Б10М

/
с НДС 20%

Описание

Точные переходы в карточки товаров: 45. Для остальных позиций доступен подбор по каталогу.

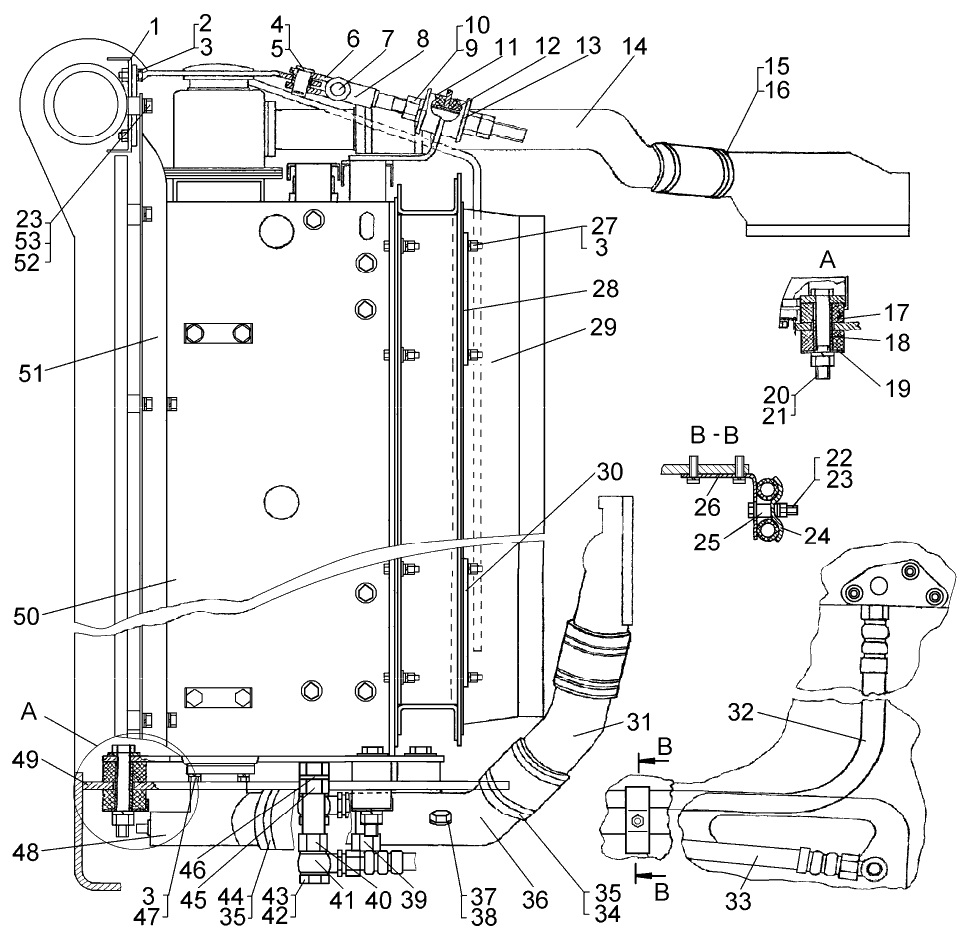

Установка радиаторов (для трактора Т10М с «обратным» потоком)
#	Номер запчасти	Наименование детали	Кол-во в сборке	Товар
1	64-08-250СП	Кронштейн	1	К товару
2	-	Болт М8-6g×25.88.35.019	4	Уточнить
3	-	Шайба 8Т 65Г 09	16	К товару
4	64-08-290-01	Палец	1	К товару
5	-	Шплинт 3,2×22.019	2	Уточнить
6	64-08-427	Проушина	1	К товару
7	64-08-290	Палец	1	К товару
8	64-08-291	Раскос	1	К товару
9	-	Гайка М18×1,5-7Н.6.019	3	Уточнить
10	-	Шайба 18 ОТ 65Г 09	1	К товару
11	700-40-4428	Втулка	2	К товару
12	24-08-157	Втулка	1	К товару
13	24-08-154	Тарелка амортизатора	2	К товару
14	64-08-386	Патрубок	1	К товару
15	700-46-2308	Рукав	2	К товару
16	37-26-139СП -	Хомут Хомут червячный SGT 50-70/9 фирмы Норма ²	4	К товару
17	700-40-9292	Амортизатор	8	К товару
18	64-08-389	Втулка	4	К товару
19	64-08-388	Накладка	4	К товару
20	-	Шайба 16 ОТ 65Г 09	4	К товару
21	3013	Гайка	4	К товару
22	-	Гайка М10-7Н.6.019	1	Уточнить
23	-	Шайба 10 ОТ 65Г 09	11	К товару
24	50-60-230	Прижим	1	К товару
25	50-26-115	Втулка	1	К товару
26	50-09-138СП	Кронштейн	1	К товару
27	-	Гайка М8-7Н.6.019	8	Уточнить
28	700-40-9588	Прокладка	2	К товару
29	64-08-51	Щиток	1	К товару
30	64-08-54	Накладка	4	К товару
31	50-08-52	Патрубок	1	К товару
32	50-26-485-08СП 50-26-485-09СП ²	Рукав 16	1	К товару
33	50-26-485-10СП 50-26-485-11СП ²	Рукав 16	1	К товару
34	700-40-3503	Рукав	2	К товару
35	700-41-2222СП -	Хомут Хомут червячный SGT 70-90/9 фирмы Норма ²	6	К товару
36	64-08-385	Патрубок	1	К товару
37	700-37-2316	Пробка	1	К товару
38	-	Кольцо 10×16	1	Уточнить
39	64-08-354СП	Вставка	1	К товару
40	64-08-353СП	Вставка	1	К товару
41	50-56-109СП	Угольник	2	К товару
42	700-41-3306	Болт полый	2	К товару
43	261164	Кольцо	4	К товару
44	700-40-3504	Рукав	2	К товару
45	700-41-3412	Штуцер	1	К товару
46	40910	Кольцо	2	К товару
47	-	Болт М8-6g×30.88.35.019	4	Уточнить
48	64-08-264СП	Кран	1	К товару
49	64-08-265СП	Накладка	4	К товару
50	64-08-13-02СП 64-08-13-04СП 64-08-13-03СП ¹	Блок радиаторов	1	К товару
51	700-40-9583	Уплотнение	1	К товару
52	-	Болт М10-6g×18.58.019	10	Уточнить
53	3197	Шайба	9	К товару
¹ Для трактора с гидромеханической трансмиссией. ² Для экспорта
