Электрооборудование кабины трактора с механической трансмиссией на Т10М / Б10М

/
с НДС 22%

Описание

Точные переходы в карточки товаров: 43. Для остальных позиций доступен подбор по каталогу.

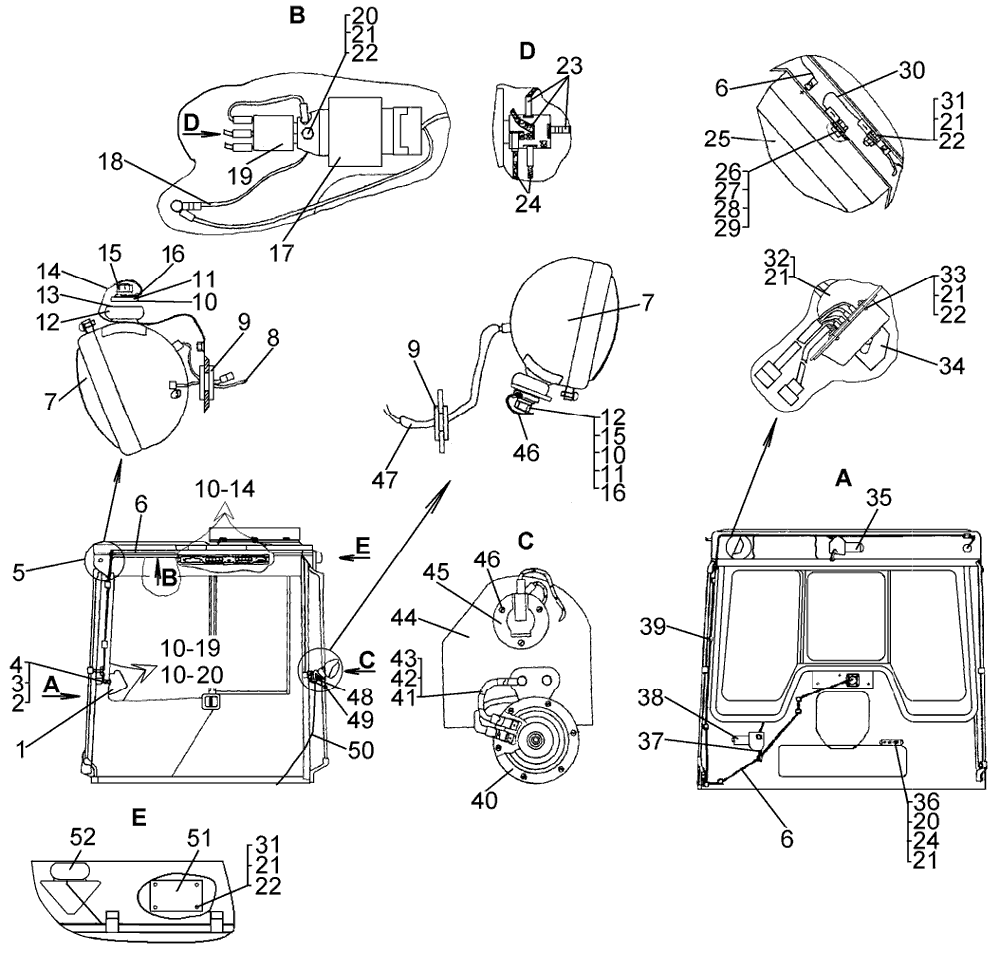

Электрооборудование кабины для трактора Т10М с механической трансмиссией
#	Номер запчасти	Наименование детали	Кол-во в сборке	Товар
-	50-10-642-01СП ¹ 50-10-642-09СП ²	Электрооборудование кабины (для трактора с механической трансмиссией)	1	К товару
1	64-10-605СП ¹ 64-10-605-02СП ²	Щиток приборов	1	К товару
2	-	Гайка М10-7Н.6.019	3	Уточнить
3	-	Шайба 10 ОТ 65Г 09	3	К товару
4	31308-1	Шайба	3	К товару
5	50-10-810СП	Жгут 01	1	К товару
6	64-10-424СП	Жгут 10	1	К товару
7	-	Фара 761.3711 7616.3711 ³ 7617.3711 ⁴	4	К товару
8	64-10-467СП	Провод 7Б	1	К товару
9	41879	Кольцо	3	К товару
10	24-10-44	Шайба	4	К товару
11	700-40-3667	Кольцо	4	К товару
12	700-42-2345	Опора	4	К товару
13	700-31-2586	Шайба	2	К товару
14	64-10-152СП	Провод 78	2	К товару
15	3135-1	Шайба	4	К товару
16	31372	Шайба	4	К товару
17	-	Реле прерывистой сигна-лизации РПС 24-2	1	К товару
18	24-10-481СП	Провод 83	1	К товару
19	-	Реле 901.3747	1	К товару
20	-	Болт М6-6g×20.88.35.019	3	Уточнить
21	-	Шайба 6Т 65Г 09	18 ¹, 13 ²	К товару
22	31358-1	Шайба	22 ¹, 18 ²	К товару
23	64-10-190СП	Жгут 04-07	1	К товару
24	-	Плафон П1-3714010-02 с лампой А24-21-3	1	К товару
25	-	Винт В.М4-6g×16.58.019	2	Уточнить
26	-	Гайка М4-7Н.6.019	2	Уточнить
27	-	Шайба 4Т 65Г 06	2	К товару
28	31534-1	Шайба	2	К товару
29	50-10-784СП	Провод 27А	1	К товару
30	-	Гайка М6-7Н.6.019	10	Уточнить
31	-	Винт В.М6-8g×16.58.016	5 ¹, 1 ²	Уточнить
32	-	Винт В.М6-8g×25.58.019	4	Уточнить
33	64-10-600СП	Щиток управления	1	К товару
34	-	Стеклоочиститель 6743.5205	2 ¹, 1 ²	К товару
35	-	Панель соединительная 16.3723.000 ²	1	К товару
36	50-10-812СП	Жгут 02	1	К товару
37	-	Стеклоочиститель 6713.5205	1 ¹, 2 ²	К товару
38	700-40-2654	Прокладка	15	К товару
39	-	Сигнал звуковой безрупорный С-313 С-313-Э ³ С-313-Т ⁴	1	Уточнить
40	50-10-288СП	Провод 27	1	К товару
41	-	Болт М8-6g×20.88.35.019	2	Уточнить
42	-	Шайба 8Т 65Г 09	2	К товару
43	50-10-716СП	Кронштейн	1	К товару
44	-	Розетка (штепсельная) ОНЦ-ВН-1-7/30Р1 ОНЦ-ВН-1-7/30Р1-Т ⁴	1	К товару
45	-	Винт В2.М5-8g×35.58.019	3	Уточнить
46	24-10-298СП	Провод	2 ¹, 3 ²	К товару
47	700-42-2961 -	Трубка Трубка гофрированная CR-1013, L=500 мм	3	К товару
48	700-40-7240 -	Трубка Трубка гофрированная 305 ТВ-40,5 белая L=25 мм	2	К товару
49	700-40-9032	Пробка		К товару
50	64-10-471СП ¹	Жгут 55	1	К товару
51	64-10-176 64-10-474СП ⁵	Панель Панель управления гидроником	1	К товару
52	-	Фонарь освещения номерного знака ФП 131-Б	1	К товару
¹ Для трактора с электростартерной системой пуска. ² Для трактора с пусковым двигателем. ³ Для экспорта. ⁴ Для тропиков. ⁵ При установке подогревателя «HYDRONIC L35-24V».
