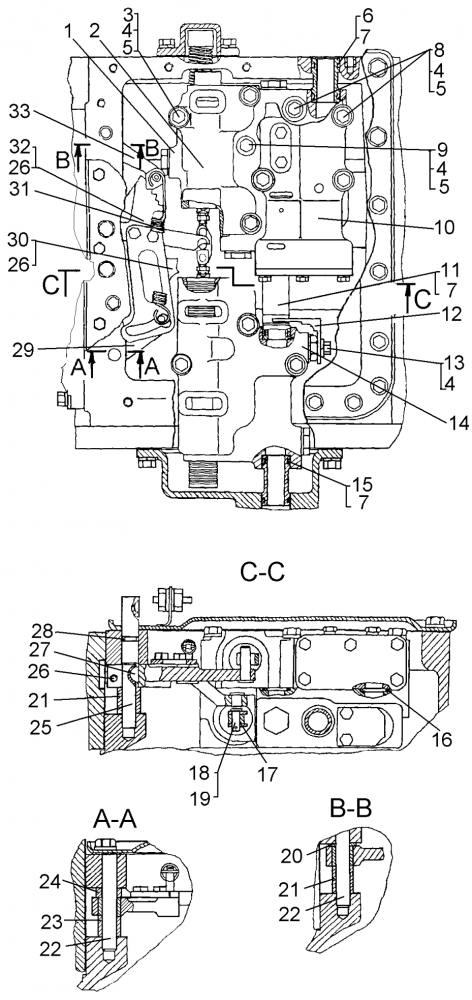

Детали управления КПП на Т10М
# | Номер запчасти | Наименование детали | Кол-во в сборке |
1 | 64-12-201СП | Плита | 1 |
2 | 64-12-202СП | Блок реверса | 1 |
3 | 700-28-2734 | Болт | 1 |
4 | - | Шайба 10 ОТ 65Г 09 | 12 |
5 | 31308-1 | Шайба | 115 |
6 | 62-12-554 | Втулка | 1 |
7 | - | Кольцо 027-032-30-2-2 | 6 |
8 | - | Болт М10×70.58.019 | 9 |
9 | - | Болт М10-6g×80.58.019 | 1 |
10 | 64-12-203СП | Блок клапанов | 1 |
11 | 64-12-314 | Втулка | 1 |
12 | 64-12-383 | Кронштейн | 1 |
13 | - | Болт М10-6g×20.58.019 | 1 |
14 | 64-12-200СП | Блок передач | 1 |
15 | 64-12-67 | Втулка | 1 |
16 | - | Кольцо 022-028-36-2-2 | 6 |
17 | 64-12-319 | Планка | 2 |
18 | 700-47-2108 | Ось | 2 |
19 | - | Шплинт 2×20.019 | 2 |
20 | 31484 | Шайба | 1 |
21 | 64-12-312 | Проставка | 3 |
22 | 64-12-311 | Стопор | 2 |
23 | 64-12-372 | Втулка | 1 |
24 | 64-12-318 | Проставка | 1 |
25 | 64-12-320 | Валик | 2 |
26 | - | Болт М8-6g×25.88.35.019 | 2 |
27 | - | Шпонка 4×6,5 | 2 |
28 | - | Кольцо 014-018-25-2-5 | 2 |
29 | 64-12-223СП | Рычаг | 1 |
30 | 64-12-216СП | Рычаг | 1 |
31 | 700-38-2681 | Пружина | 1 |
32 | 64-12-225СП | Рычаг | 1 |
33 | 64-12-222СП | Рычаг | 1 |
