Гидротрансформатор Т10М Б10М в Челябинске

Гидротрансформатор Т10М

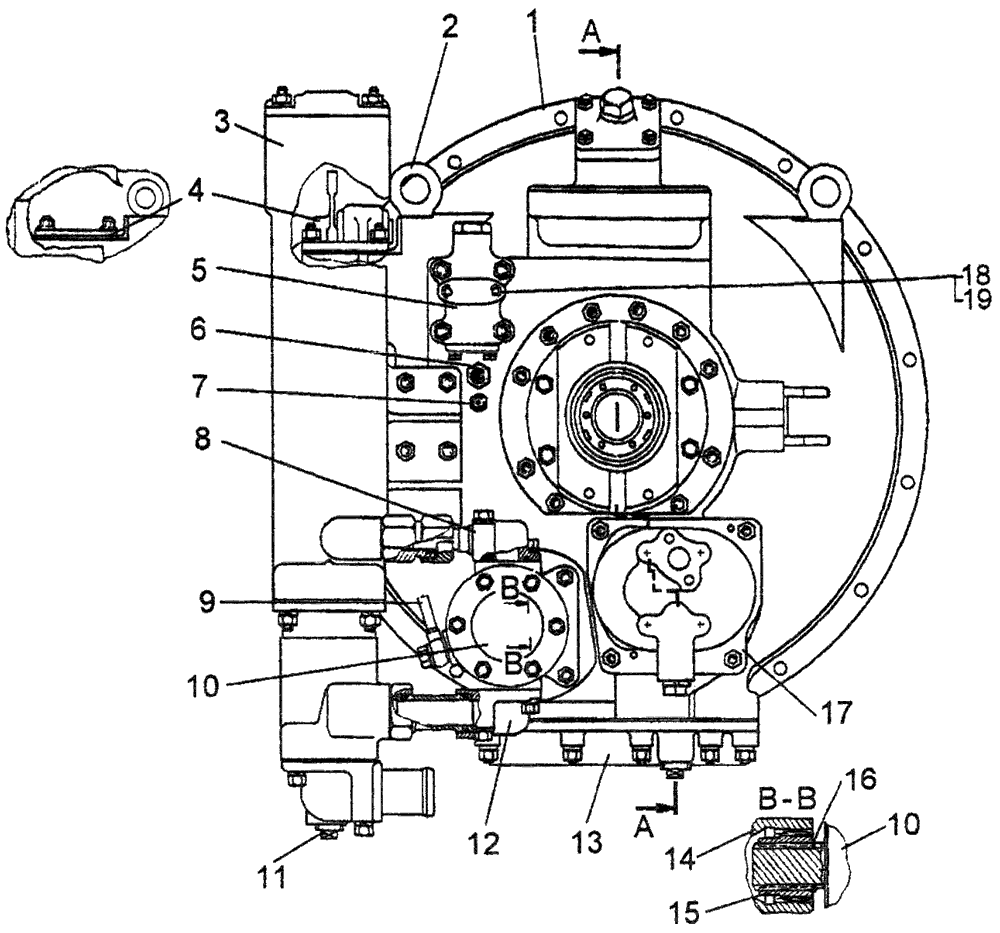

#	Номер запчасти	Наименование детали	Кол-во в сборке
-	64-14-1СП ¹ 64-14-1-02СП ² 64-14-1-01СП ³ 64-14-1-03СП ⁴	Гидротрансформатор	1
1	64-14-103СП ⁵	Кожух	1
2	700-28-2224	Рым-болт М16	2
3	64-14-129СП	Фильтр	1
4	64-14-90 ^{3, 4}	Крышка	1
4	64-14-199СП ^{1, 2}	Привод (механизма включения)	1
5	64-14-110СП	Клапан	1
6	-	Датчик аварийного давления ММ126Д ММ126Д-Э ⁶ ММ126Д-Т ⁷	1
7	-	Датчик указателя температуры ТМ100-В ТМ100-В-Э ⁶ ТМ100-В-Т ⁷	1
8	64-14-145СП	Муфта	1
9	64-14-121СП ⁸	Трубка	1
10	-	Насос НШ 50А-3 «Антей»	1
11	37104-1	Пробка коническая	2
12	64-14-55	Муфта	1
13	64-14-25	Поддон	1
14	64-14-17	Муфта	1
15	64-14-18	Муфта	1
16	700-58-2332	Кольцо В 25.Ц9.хр.m	1
17	64-14-21	Корпус	1
18	64-14-240	Крышка	1
19	-	Болт М10-6g×20.58.019	2
¹ Гидротрансформатор для трактора с пусковым двигателем. ² Гидротрансформатор с измененным активным диаметром для трактора с пусковым двигателем. ³ Гидротрансформатор для трактора с электростартерной системой пуска. ⁴ Гидротрансформатор с измененным активным диаметром для трактора с электростартерной системой пуска. ⁵ Входит в 64-14-102СП Привод насосов. ⁶ Для экспорта. ⁷ Для тропиков. ⁸ Входит в 64-14-103СП Кожух.

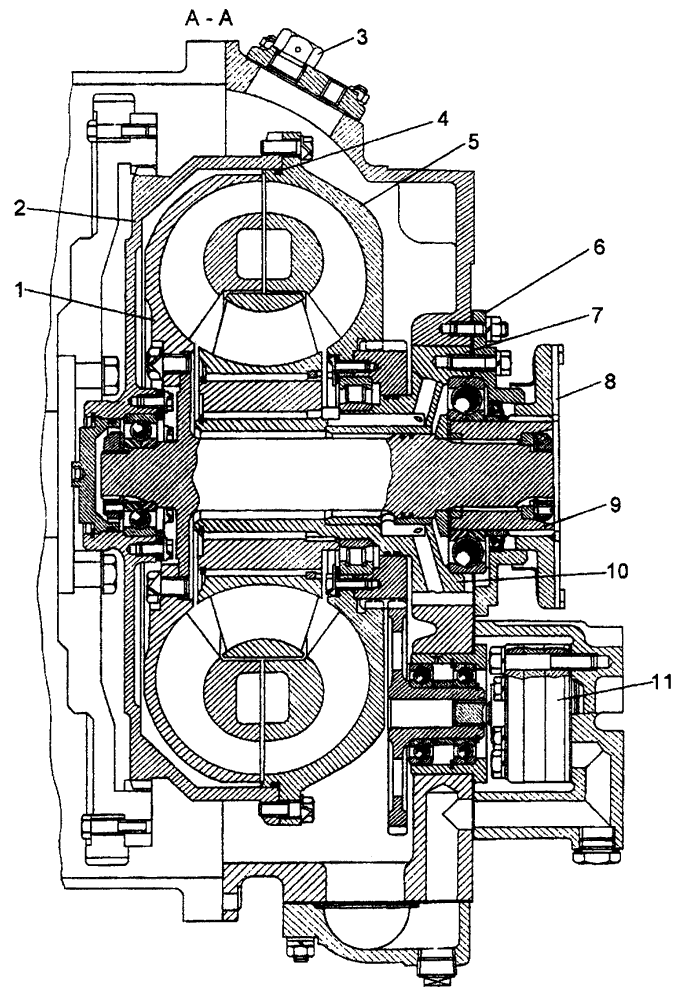

#	Номер запчасти	Наименование детали	Кол-во в сборке
1	64-14-107СП ^{1, 3} 64-14-107-01СП ^{2, 4}	Колесо турбинное	1
2	64-14-101СП ^{1, 3} 64-14-101-01СП ^{2, 4}	Гидротрансформатор	1
3	64-14-160СП	Сапун	1
4	700-40-7517	Кольцо	1
5	64-14-105СП ^{1, 3} 64-14-105-01СП ^{2, 4}	Колесо насосное	1
6	64-14-109СП	Крышка	1
7	64-14-123СП	Ось	1
8	64-14-112СП	Полумуфта	1
9	64-14-108СП	Ступица	1
10	64-14-102СП	Привод насосов	1
11	50-60-231СП -	Насос Насос НМШ-25-00-00	1
¹ Для 64-14-1СП Гидротрансформатор для трактора с пусковым двигателем. ² Для 64-14-1-02СП Гидротрансформатор с измененным активным диаметром для трактора с пусковым двигателем. ³ Для 64-14-1-01СП Гидротрансформатор для трактора с электростартерной системой пуска. ⁴ Для 64-14-1-03СП Гидротрансформатор с измененным активным диаметром для трактора с электростартерной системой пуска.
