Муфта сцепления на Т10М / Б10М

/
с НДС 22%

Описание

Точные переходы в карточки товаров: 44. Для остальных позиций доступен подбор по каталогу.

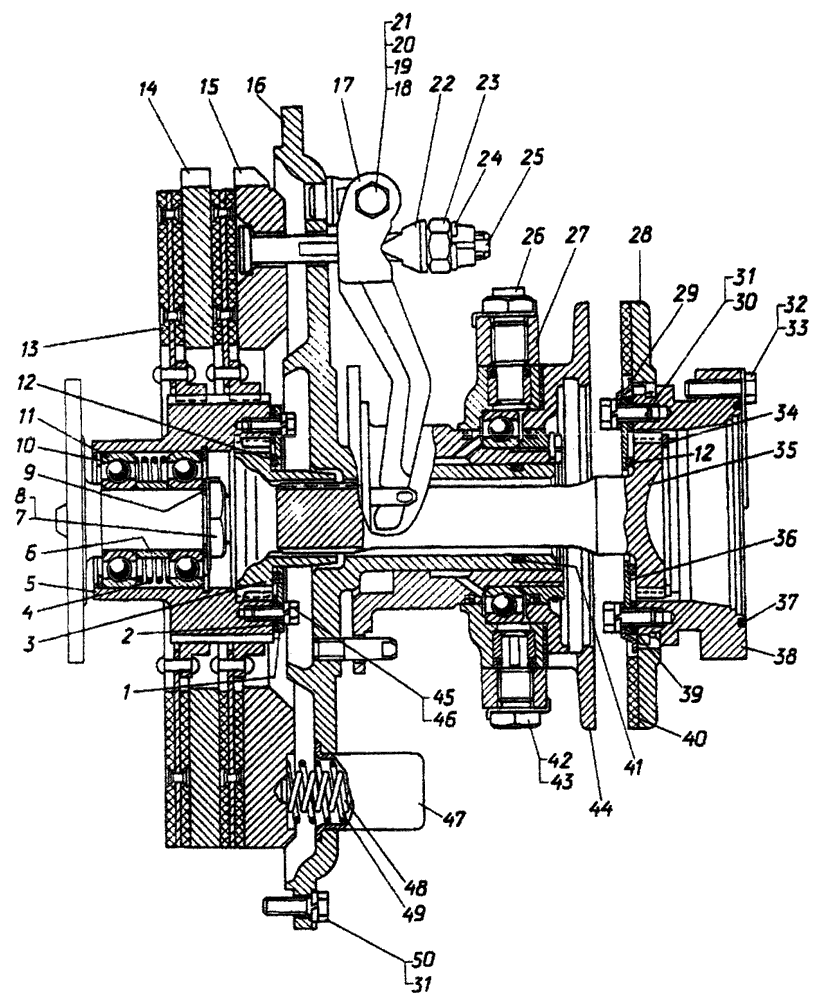

Муфта сцепления на Т10М
#	Номер запчасти	Наименование детали	Кол-во в сборке	Товар
-	18-14-4СП ¹ 20-14-2СП ²	Муфта сцепления	1	К товару
1	18-14-114	Крышка	1	К товару
2	700-40-2532 700-40-2532-1	Прокладка	1	К товару
3	18-14-78	Муфта	1	К товару
4	38462	Пружина	1	К товару
5	18-14-104	Барабан	1	К товару
6	18-14-62	Втулка	1	К товару
7	3170	Шайба	1	К товару
8	700-30-2032	Гайка	1	К товару
9	50-14-2	Пластина	1	К товару
10	18-14-66	Кольцо	2	К товару
11	-	Подшипник 180308У1С9Ш 180308УС9	2	К товару
12	46812	Кольцо	2	К товару
13	18-14-135СП	Диск ведомый	2	К товару
14	18-14-44	Диск ведущий	1	К товару
15	50-14-64	Диск нажимной	1	К товару
16	18-14-142СП	Фланец	1	К товару
17	18-14-92	Рычаг	3	К товару
18	18-14-49	Палец	3	К товару
19	18-14-69	Ролик	3	К товару
20	-	Гайка М12х1.25-6Н.6А.019	3	Уточнить
21	-	Шплинт 3,2x25.019	3	Уточнить
22	18-14-47	Призма	3	К товару
23	18-14-130	Гайка	3	К товару
24	-	Проволока КО3	0,15 м	Уточнить
25	18-14-131	Болт	3	К товару
26	18-14-128	Палец	1	К товару
27	24-14-104СП	Рычаг	1	К товару
28	18-14-140-01СП	Тормозок	1	Уточнить
29	18-14-122	Пластина	4	К товару
30	-	Болт М12x25.88.45.019	4	Уточнить
31	-	Шайба 12 0Т65Г 09	16	К товару
32	12304	Болт	8	К товару
33	31545	Пластина	4	К товару
34	700-58-2520	Кольцо	1	К товару
35	50-14-23	Вал	1	К товару
36	18-14-125	Крышка	1	К товару
37	21363	Кольцо	1	К товару
38	50-14-26	Муфта	1	К товару
39	700-40-5259 700-40-5259-1	Прокладка	1	К товару
40	18-14-135	Накладка фрикционная	1	К товару
41	700-40-2122	Кольцо	1	К товару
42	18-14-127	Палец	1	К товару
43	31364	Пластина	2	К товару
44	18-14-133СП	Муфта включения	1	К товару
45	-	Болт М10x25.46.019	4	Уточнить
46	-	Шайба 10 ОТ 65Г 09	4	К товару
47	50-14-63	Стакан	12	К товару
48	38461	Пружина	12	К товару
49	38460	Пружина	12	К товару
50	-	Болт M12-6gx35.46.019	12	Уточнить
¹ Заказывать 50-14-600СП Муфта сцепления. Комплект. ² Для болотоходного трактора заказывать 48-14-600СП Муфта сцепления. Комплект.
