Сервомеханизм муфты сцепления на Т10М / Б10М

/
с НДС 22%

Описание

Точные переходы в карточки товаров: 36. Для остальных позиций доступен подбор по каталогу.

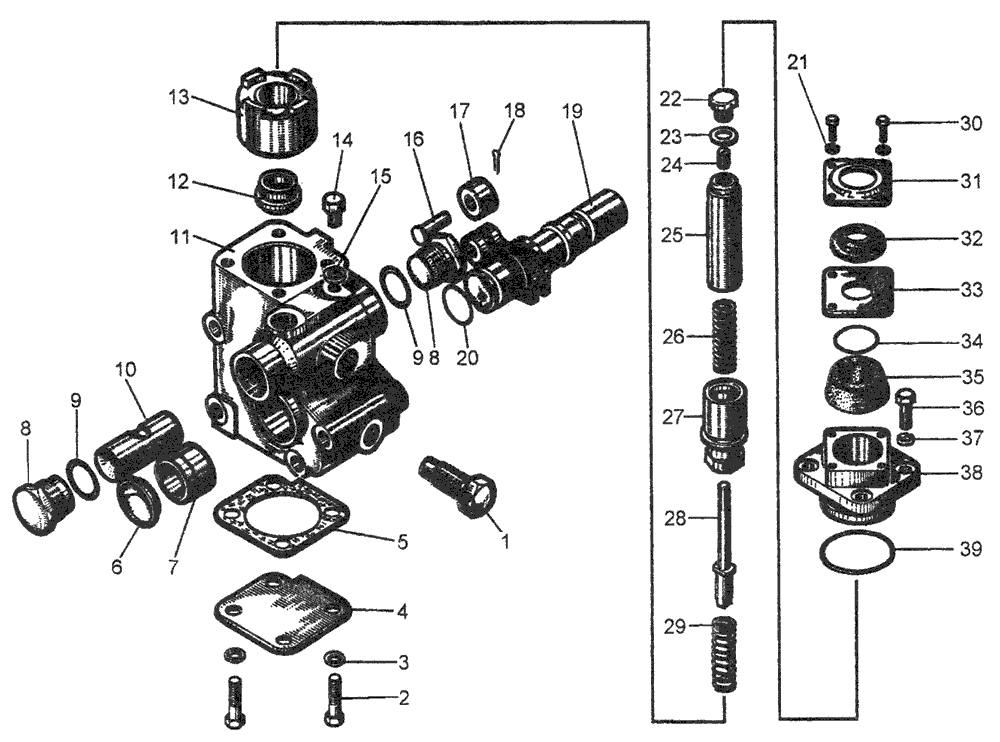

Сервомеханизм муфты сцепления Т10М
#	Номер запчасти	Наименование детали	Кол-во в сборке	Товар
-	50-15-118СП ¹	Сервомеханизм муфты сцепления	1	К товару
1	700-41-3306	Болт	1	К товару
2	-	Болт М10×20.58.019	4	Уточнить
3	40912	Кольцо	4	К товару
4	24-15-14	Крышка	1	К товару
5	700-40-7206	Прокладка	1	К товару
6	0295	Пробка	1	К товару
7	50-15-62	Втулка	1	К товару
8	18-17-104	Пробка	2	К товару
9	46764	Кольцо	2	К товару
10	35-15-13	Золотник	1	К товару
11	50-15-64	Корпус	1	К товару
12	24-15-80	Пята	1	К товару
13	50-15-113	Поршень	1	К товару
14	28458	Болт	1	К товару
15	40920	Кольцо	1	К товару
16	17317	Палец	1	К товару
17	24-15-11	Ролик	1	К товару
18	-	Шплинт 3,2×22.019	1	Уточнить
19	50-15-63	Вал	1	К товару
20	700-40-7374	Кольцо	1	К товару
21	-	Шайба 6Т 65Г 09	4	К товару
22	24-15-77	Пробка	1	К товару
23	51-06-8	Кольцо	2	К товару
24	50-15-39	Стопор	1	К товару
25	50-15-37	Шток	1	К товару
26	700-38-2461	Пружина	1	К товару
27	50-15-114	Клапан	1	К товару
28	50-15-38	Стержень	1	К товару
29	700-38-2462	Пружина	1	К товару
30	-	Болт М6×16.58.019	4	Уточнить
31	21-15-126	Крышка	1	К товару
32	700-40-4032-1	Воротник	1	К товару
33	21-15-127	Пластина	1	К товару
34	46588	Кольцо	1	К товару
35	700-40-9196 -	Манжета Манжета 3-48×28-6	1	К товару
36	-	Болт М10×30.58.019	4	Уточнить
37	-	Шайба 10 ОТ 65Г 09	4	К товару
38	50-15-33	Крышка	1	К товару
39	700-40-97375	Кольцо	1	К товару
¹ Заказывать комплект 50-15-124СП Сервомеханизм.
