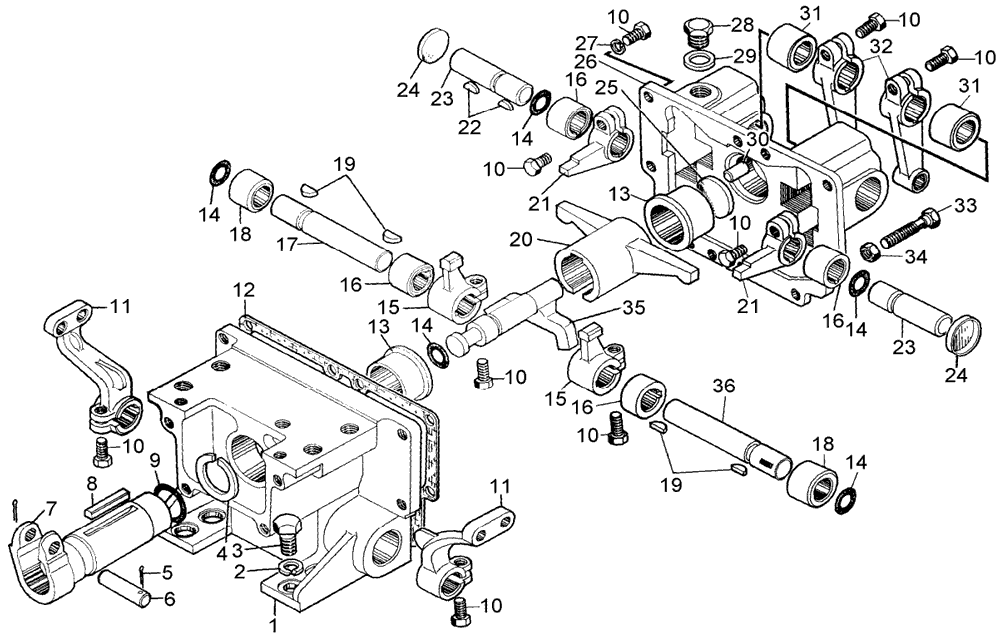

Механизм управления поворотом трактора Т10М с механической трансмиссией
#	Номер запчасти	Наименование детали	Кол-во в сборке	Товар
-	50-13-5СП	Механизм управления поворотом (для трактора с механической трансмиссией)	1	К товару
1	24-13-102СП ¹	Корпус	1	К товару
2	-	Шайба 16 ОТ 65Г 09	4	К товару
3	700-28-2621	Болт	4	К товару
4	18-17-87	Кольцо	1	К товару
5	-	Шплинт 2,5×25.019	2	Уточнить
6	35-13-30	Палец	1	К товару
7	24-13-105СП	Валик	1	К товару
8	700-34-2048	Шпонка	1	К товару
9	-	Кольцо 038-046-46-2-6	1	К товару
10	-	Болт М10×25.58.019	10	Уточнить
11	50-13-29	Рычаг	2	К товару
12	700-40-3114	Прокладка	1	К товару
13	35-13-16-1	Втулка	2	К товару
14	-	Кольцо 020-025-30-2-5	5	К товару
15	50-13-2	Рычаг	2	К товару
16	50-15-22	Втулка	4	К товару
17	24-13-20	Валик	1	К товару
18	50-13-56	Втулка	2	К товару
19	34128	Шпонка	4	К товару
20	35-13-9	Рычаг	1	К товару
21	35-13-11-1	Рычаг	2	К товару
22	700-34-2040	Шпонка	4	К товару
23	24-13-18	Валик	2	К товару
24	13410	Заглушка	2	К товару
25	18-17-9	Заглушка	1	К товару
26	24-13-4	Крышка	1	К товару
27	-	Шайба 10 ОТ 65Г 09	6	К товару
28	2621	Пробка	1	К товару
29	700-40-7114	Прокладка	1	К товару
30	700-32-2198	Штифт	2	К товару
31	50-13-26	Втулка	2	К товару
32	18-17-29-1	Рычаг	2	К товару
33	700-28-2381	Болт	2	К товару
34	-	Гайка М10.6.019	2	Уточнить
35	50-13-101CП	Рычаг	1	Уточнить
36	24-13-21	Валик	1	К товару
¹ В сборе с поз.26, 16, 18, 31.
