Установка топливного бака на Т10М / Б10М

/
с НДС 22%

Описание

Точные переходы в карточки товаров: 26. Для остальных позиций доступен подбор по каталогу.

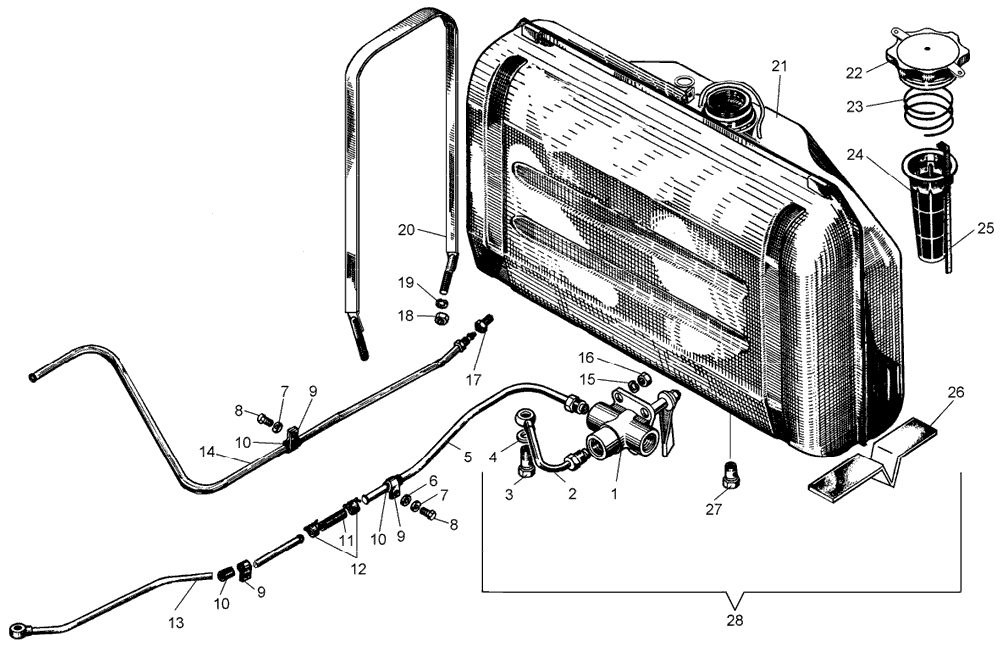

Установка топливного бака Т10М
#	Номер запчасти	Наименование детали	Кол-во в сборке	Товар
-	64-25-1-01СП	Установка топливного бака	1	К товару
1	-	Кран ПП8 ПП8-1	1	К товару
2	50-25-188СП	Труба	1	К товару
3	700-41-2716	Болт поворотного угольника	1	К товару
4	51-06-8	Кольцо	2	К товару
5	50-25-189СП	Труба	1	К товару
6	31308	Шайба	2	К товару
7	-	Шайба 10 ОТ 65Г 09	3	К товару
8	-	Болт М10-6g×18.58.019	3	Уточнить
9	41627	Хомутик	3	К товару
10	700-40-2654	Прокладка	2	К товару
11	700-46-2187	Рукав	1	К товару
12	700-41-2235-07СП - -	Хомут Хомут червячный 12-20/9 W2 Хомут червячный 12-22/9 W2	2	К товару
13	50-25-254СП	Труба	1	К товару
14	64-25-170СП	Дренажная трубка	1	К товару
15	-	Шайба 6Т 65Г 09	2	К товару
16	-	Гайка М6-7Н.6.019	2	Уточнить
17	700-41-4055	Ниппель	1	К товару
18	3013	Гайка	4	К товару
19	-	Шайба 16 ОТ 65Г 09	4	К товару
20	50-25-134СП	Лента	2	К товару
21	50-25-182-01СП	Бак топливный	1	К товару
22	50-25-247СП	Крышка	1	К товару
23	700-38-2703	Пружина	1	К товару
24	50-25-264СП	Фильтр 160Б	1	К товару
25	50-25-32	Линейка	1	К товару
26	700-40-7286	Прокладка	2	К товару
27	371	Пробка	1	Уточнить
28	50-25-180-01СП	Бак топливный	1	К товару
