Тележки гусениц Т10М Б10М в Челябинске

/
с НДС 20%

Описание

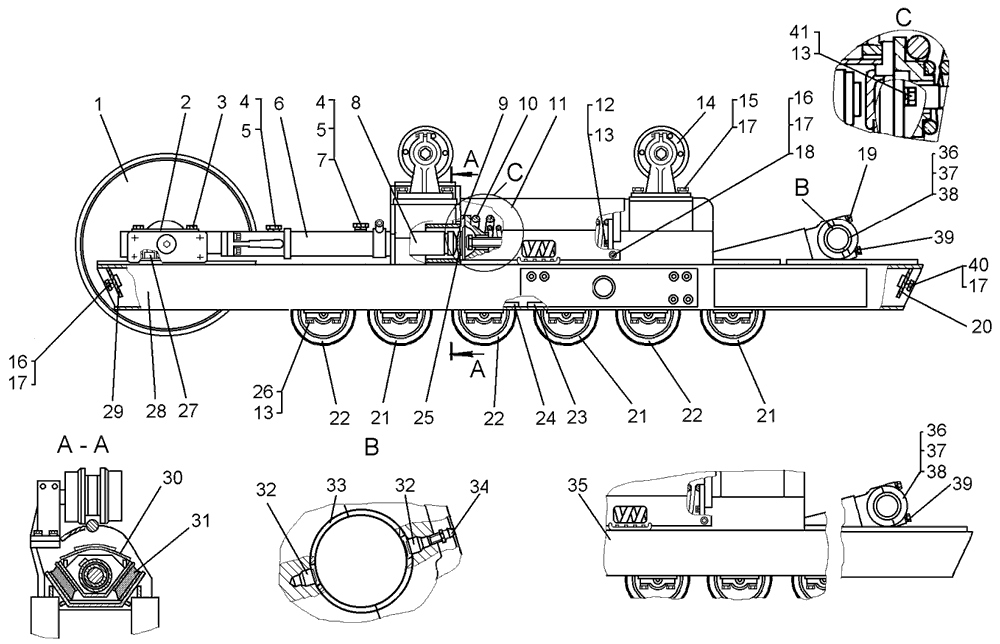

Тележки гусениц на Т10М
#	Номер запчасти	Наименование детали	Кол-во в сборке
-	50-21-392-01СП ¹	Тележка (правая)	1
-	50-21-393-01СП ¹	Тележка (левая)	1
-	50-21-400-03СП ²	Тележка (правая)	1
-	50-21-401-03СП ²	Тележка (левая)	1
-	48-21-156СП ³	Тележка (правая)	1
-	48-21-157СП ³	Тележка (левая)	1
-	48-21-156-02СП ⁴	Тележка (правая)	1
-	48-21-157-02СП ⁴	Тележка (левая)	1
1	50-21-306-05СП 50-21-305-05СП	Колесо натяжное (правое) Колесо натяжное (левое)	1 1
2	50-21-238	Крышка	2
3	700-28-2622	Болт	4
4	60-21-8	Стопор	1 ¹; 2
5	-	Шайба 16 ОТ 65Г 09	2
6	50-21-385СП ² 20-21-135СП ^{3, 4}	Проставка	1
7	31477	Шайба	1
8	50-21-420СП	Механизм натяжения	1
9	24-21-150СП	Фланец	1
10	20-21-132СП	Механизм сдавания	1
11	64-21-147	Щиток	1
12	-	Болт М20×50.88.35.019	4
13	-	Шайба 20 ОТ 65Г 09	32 ¹ 36 ² 40 ^{3, 4}
14	50-21-416СП	Каток поддерживающий	2
15	28234 28234-01	Болт	8
16	-	Болт М12-6g×30.58.019	4
17	-	Шайба 12 ОТ 65Г 09	8
18	31372	Шайба	4
19	-	Шайба 30 65Г 09	4
20	50-21-253	Крышка	2
21	Кат-21-169СП-Б 24-21-169СП	Каток однобортный	3 ^{1, 2} 4 ^{3, 4}
22	Кат-21-170СП-Б 24-21-170СП	Каток двубортный	2 ¹ 3
23	50-21-162 50-21-267	Планка	2 ¹, 4 ^{3, 4} 2 ²
24	50-21-163	Планка	2
25	35-21-34	Упор	1
26	700-28-2625	Болт	20 ¹; 24 ² 28 ^{3, 4}
27	50-21-396СП	Плита	2
28	50-21-390-02СП ¹50-21-391-02СП ¹ 50-21-398-04СП ² 50-21-399-04СП ²	Рама тележки(правая) Рама тележки(левая) Рама тележки(правая) Рама тележки(левая)	1 1 1 1
29	50-21-254	Крышка	2
30	50-21-388СП	Упор	1
31	700-40-8757СП	Амортизатор	2
32	50-21-272	Фиксатор	2
33	50-21-273	Вкладыш	2
34	-	Масленка 1.3.Ц6	1
35	48-21-154-01СП ³ 48-21-155-01СП ³ 48-21-154-03СП ⁴ 48-21-155-03СП ⁴	Рама тележки(правая) Рама тележки(левая) Рама тележки(правая) Рама тележки(левая)	1 1 1 1
36	50-21-115	Крышка пяты	1
37	700-32-2207	Штифт	1
38	700-32-2206	Штифт	1
39	700-28-2296	Болт	4
40	-	Болт М12-6g×25.58.019	4
41	-	Болт М20-6g×40.58.019	2
¹ Для пятикатковой тележки с усиленной рамой под установку бульдозерного оборудования. ² Для шестикатковой тележки с усиленной рамой под установку бульдозерного оборудования. ³ Для семикатковой тележки. ⁴ Для семикатковой тележки с усиленной рамой под установку бульдозерного оборудования.
