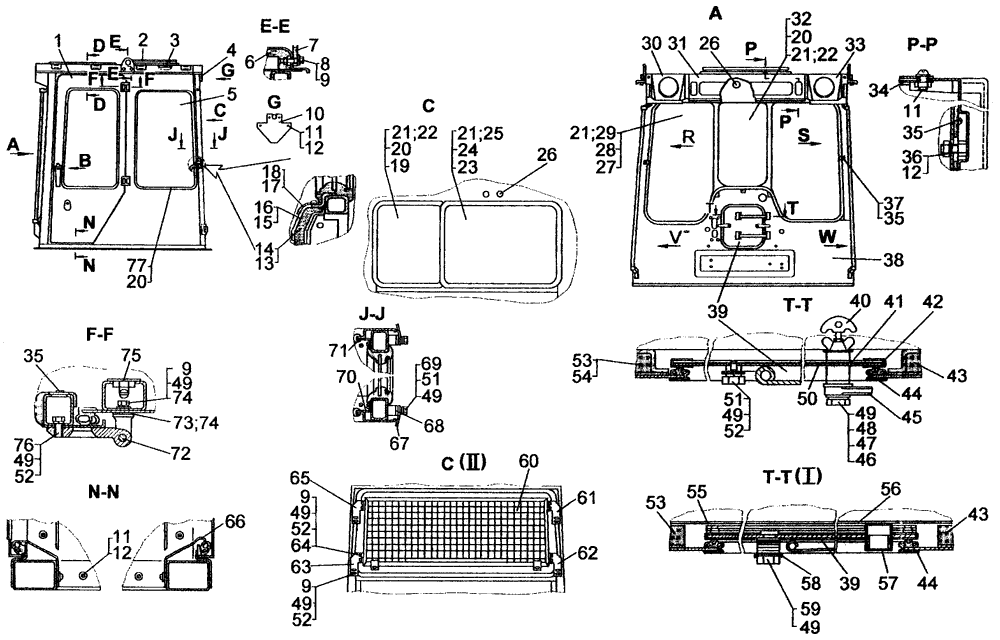

Кабина для трактора Т10М с механической трансмиссией
#	Номер запчасти	Наименование детали	Кол-во в сборке
1	64-59-267СП 64-59-267-02СП ⁸	Дверь (правая)	1
1	64-59-267-01СП	Дверь (левая)	1
2	50-59-814СП	Установка люка	1
3	700-42-2801	Обечайка	1
4	50-59-1465-01	Накладка	1
5	50-59-1661 ^{1, 3} 50-59-1661-01СП ²	Стекло	2
6	700-40-9322	Панель	2
7	50-59-1157	Петля	2
8	40912	Кольцо	4
9	-	Болт М10-6gх30.58.Ц9.ч	36
10	50-25-158	Планка	1
11	-	Винт В.М6-6gх16.58.Ц9.ч	22
12	-	Шайба 6Т 65Г Ц9.ч	26
13	700-40-8835	Панель	1
14	700-40-8825	Панель	1
15	700-42-2797-01	Панель	1
16	700-42-2797	Панель	1
17	700-42-2482	Накладка	1
18	50-59-1468	Накладка	1
19	50-59-1591 ¹	Стекло	1
19	50-59-1591-01 ² 64-59-233СП ³	Стеклопакет СПО 5/3-12-5/3 642x470	1
20	24-59-228-07	Кант	4
21	-	Уплотнитель Пр-015;	19 м
22	700-40-9486 ⁴	Уплотнитель	2
23	50-59-1592 ¹ 50-59-1592-01 ²	Стекло	1
23	64-59-234СП ³	Стеклопакет СПО 5/3-12-5/3 922x642	1
24	24-59-228-09	Кант	3
25	700-40-9486-02 ⁴	Уплотнитель	1
26	700-40-9305	Пробка	4
27	50-59-1589 ¹	Стекло	2
27	50-59-1589-01 ²64-59-236СП ³	Стеклопакет СПО 5/3-12-5/3 952x474	2
28	24-59-228-08	Кант	2
29	700-40-9486-01 ⁴	Уплотнитель	4
30	700-42-2816-01	Накладка	1
31	50-59-81ЗСП	Панель	1
32	50-59-1590 ¹ 50-59-1590-01 ²	Стекло	1
32	64-59-232СП ³	СтеклопакетСПО 5/3-12-5/3 672x432	1
33	700-42-2816	Накладка	1
34	50-59-821СП	Пластина	1
35	700-35-2191	Винт	90; 111 ⁴
36	-	Гайка М6-7Н.6.Ц9.Ч	6
37	50-59-1078	Прижим	8; 29 ⁴
38	50-59-775СП ^{7, 8} 50-59-775-02СП ^{4, 8}	Каркас	1
39	50-59-548СП 50-59-546СП	Крышка	1
40	50-59-547СП ⁵	Ручка	2
41	700-42-2693	Панель	1
42	50-59-1285	Окантовка	1
43	700-40-8823 700-40-8823-08 700-40-8823-12 ⁸ 700-40-8823-14 ⁸	Панель	1 1
44	700-40-8842-02	Уплотнение	1
45	24-59-205 ⁵	Прижим	2
46	50-59-969 ⁵	Прокладка	2
47	-	Гайка М10.6.019 ⁵	2
48	31308-1 ⁵	Шайба	2
49	-	Шайба 10 ОТ 65Г Ц9.ч	18; 20 ⁷
50	700-40-9387 700-40-8840	Панель	1
51	-	Болт М10-6gx18.58.Ц9.ч	2
52	31308-02	Шайба	34
53	700-40-8824 700-40-8824-08	Панель	1
54	700-42-2627	Панель	1
55	700-42-2892 ⁶	Панель	1
56	50-59-548-01СП ⁶	Крышка	1
57	700-40-9449	Пробка	2
58	64-59-247	Планка	1
59	-	Болт М10-6gx35.58.Ц9.ч	6
60	48-59-176-01СП ⁹ 48-59-215СП ⁹	Защита	1
61	50-59-1617-03 ⁹	Кронштейн	1
62	50-59-1617-01 ⁹	Кронштейн	1
63	50-59-1617 ⁹	Кронштейн	1
64	-	Гайка М10-7Н6.Ц9.ч ⁹	8
65	50-59-1617-02 ⁹	Кронштейн	1
66	64-59-272	Порожек	2
67	50-59-440СП 64-59-211СП ⁷	Защелка	2
68	64-59-288	Проставка	2
69	-	Болт M10-6gx35.58.19	4; 6 ⁷
70	700-42-2796	Панель	1
71	700-42-2796-01	Панель	1
72	50-59-817-01СП	Шарнир	2
73	50-59-1489	Пластина	8
74	3197-03	Шайба	10
75	700-42-2659	Заглушка	4
76	-	Болт М6-6gx25.58.Ц9.ч	8
77	700-40-7716-06	Уплотнитель	2
I - Для трактора с электростартерной системой пуска. II - Для кабины с защитой.
¹ Для заказа комплект стекол 50-59-840СП. ² Для заказа комплект стекол 50-59-841СП. ³ Для заказа комплект стеклопакетов 64-59-242СП. ⁴ Для установки стеклопакетов. ⁵ Для трактора с пусковым двигателем. ⁶ Для трактора с электростартерной системой пуска. ⁷ Для трактора c ROPS-FORS. ⁸ Для кабины с дополнительным масляным отопителем. ⁹ Кабина с защитой заднего стекла.

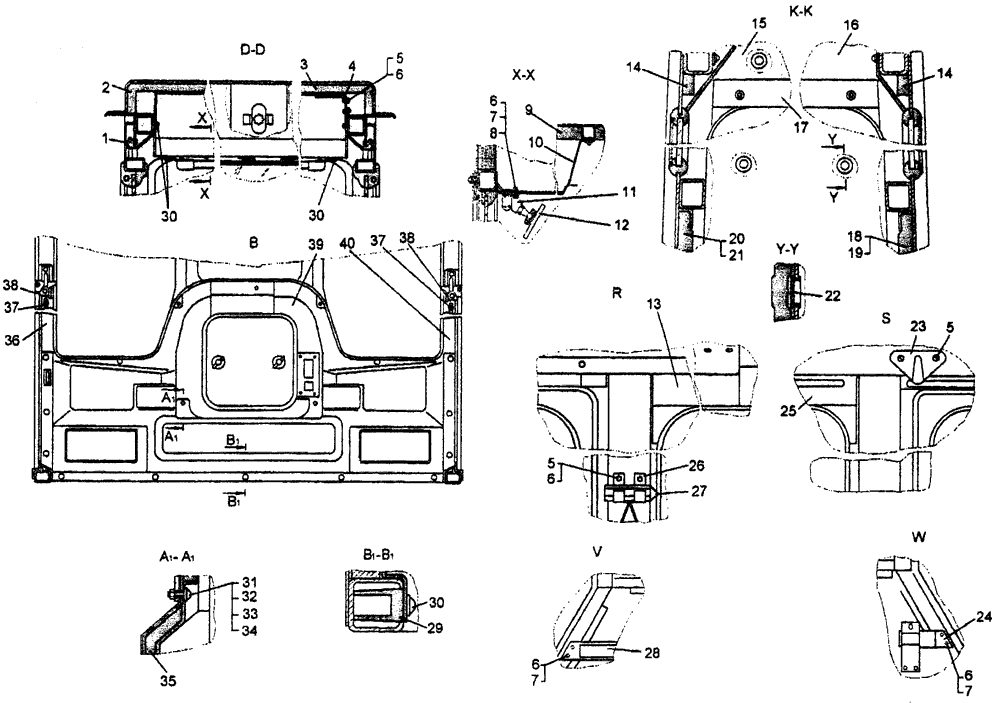

#	Номер запчасти	Наименование детали	Кол-во в сборке
1	700-40-8842	Уплотнитель	2
2	700-40-8828	Панель	1
3	700-40-8830	Панель	1
4	50-59-480СП	Планка	2
5	-	Винт В.М6-6gх16.58.Ц9.ч	22
6	31358-02	Шайба	26
7	-	Болт М6-6gх16.88.35.019	8
8	-	Шайба 6Т 65Г 09	26
9	700-40-9323	Панель	1
10	700-42-2603	Кожух	1
11	50-59-415СП	Опора	1
12	50-59-650СП	Зеркало	1
13	700-42-2798	Панель	1
14	700-40-9370-01	Панель	2
15	700-40-8831	Панель	1
16	700-40-8832	Панель	1
17	700-42-2800	Кожух	1
18	700-40-8826	Панель	1
19	700-40-8836	Панель	1
20	700-40-8827	Панель	1
21	700-40-8837	Панель	1
22	700-40-9305	Пробка	4
23	700-42-2470	Крючок	1
24	50-59-491СП	Кронштейн	1
25	700-42-2799	Панель	1
26	50-59-1496	Скоба	2
27	50-59-733СП	Молоток	1
28	50-5В-497СП	Кронштейн	1
29	700-42-2660	Пробка	5
30	700-35-2191	Винт	90
31	-	Винт В.М8-6gх35.58Ц9.ч	2
32	-	Гайка М8-7Н.6.Ц9.ч	2
33	-	Шайба 8Т 65Г Ц9.ч	4
34	31386-03	Шайба	2
35	700-40-8838	Панель	1
36	700-42-2982	Панель	1
37	Е39410П25	Винт	4
38	64-59-274	Фиксатор	2
39	700-42-2627 ¹ 700-42-2892 ²	Панель	1
40	700-42-2982-01	Панель	1
¹ Для трактора с пусковым двигателем. ² Для трактора с электростартерной системой пуска.
