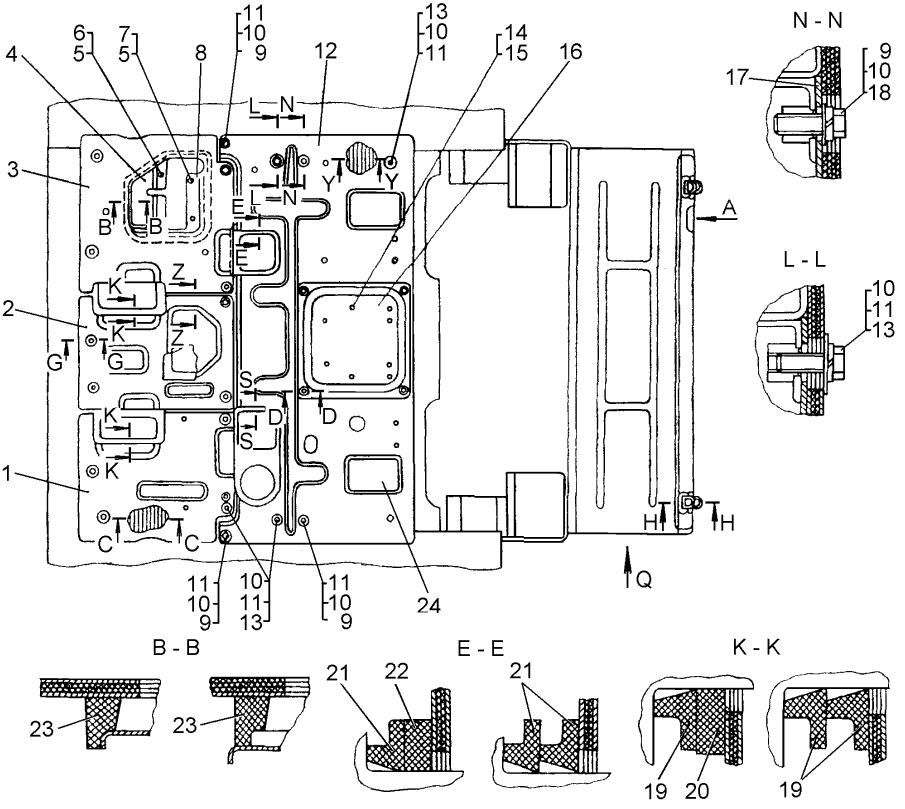

# | Номер запчасти | Наименование детали | Кол-во в сборке |
- | 50-24-36-04СП
48-24-14-03СП 1 | Площадка
(для трактора с механической трансмиссией) | 1 |
1 | 50-24-281СП | Панель | 1 |
2 | 50-24-283-01СП | Панель | 1 |
3 | 50-24-282СП 1 | Панель | 1 |
4 | 50-24-206СП 1 | Пластина | 1 |
5 | - | Шайба 8Т 65Г 09 | 4, 8 1 |
6 | 700-28-2176 | Болт | 2 |
7 | - | Болт М8-6g×25.88.35.019 | 2, 6 1 |
8 | 50-24-205СП | Пластина | 1 |
9 | - | Болт М12-6g×35.58.019 | 4 |
10 | - | Шайба 12 ОТ 65Г 09 | 20 |
11 | 31372 | Шайба | 14 |
12 | 50-24-210СП | Панель | 1 |
13 | - | Болт М12-6g×45.58.019 | 12 |
14 | - | Болт М10-6g×25.58.019 | 2 |
15 | - | Шайба 10 ОТ 65Г 09 | 2 |
16 | 50-23-260СП | Опора | 1 |
17 | 50-24-227CП | Балка | 1 |
18 | 3135-1 | Шайба | 6 |
19 | - | Уплотнитель ГФ-700.700-40-7226-1 | 4, 2 2 |
20 | 700-40-7226 | Уплотнение | 2 |
21 | - | Уплотнитель ПФ-600.700-40-7221-1 | 2, 1 3 |
22 | 700-40-7221 | Уплотнение | 1 |
23 | - | Уплотнитель ПФ-600.700-40-7222-1 | 1 |
24 | 50-24-361СП | Установка уплотнений рычагов | 1 |
1 Для болотоходного трактора.
2 При применении совместно с деталью поз. 20. 3 При применении совместно с деталью поз. 22. |

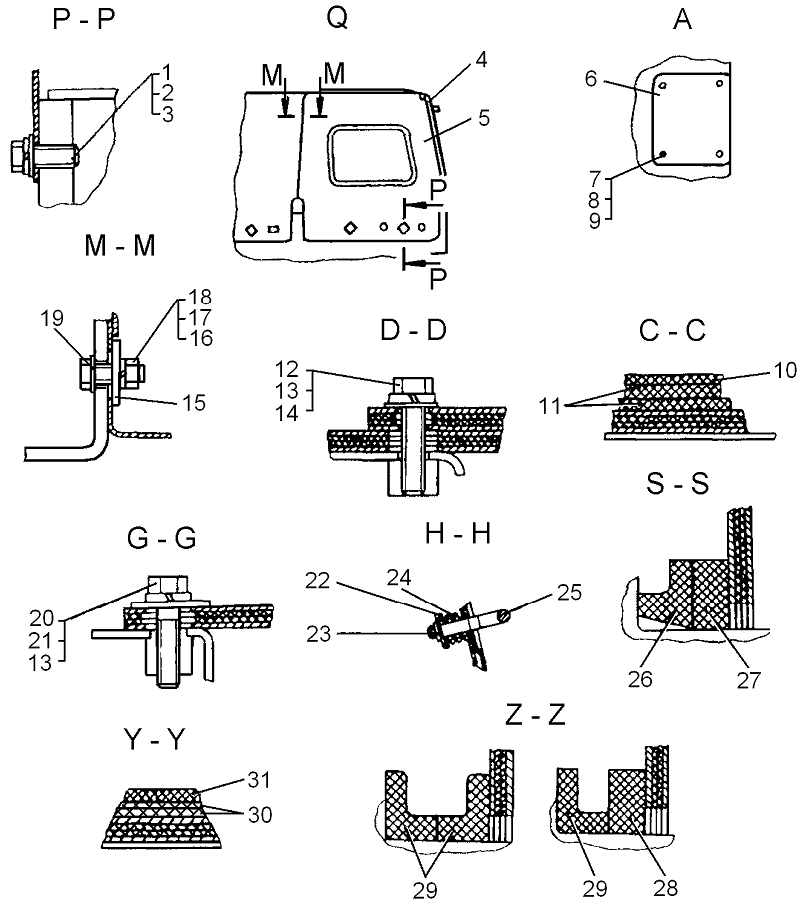

# | Номер запчасти | Наименование детали | Кол-во в сборке |
1 | - | Болт М20×50.88.35.019 1 | 4 |
2 | - | Шайба 20 ОТ 65Г 09 1 | 4 |
3 | 31109 1 | Шайба | 4 |
4 | 50-24-400 | Щиток | 1 |
5 | 48-24-109СП 1
48-24-109-01СП 1 | Щиток | 1 |
6 | 50-24-393 1 | Крышка | 1 |
7 | - | Болт М6-6g×16.58.019 1 | 4 |
8 | - | Гайка М6-7Н.6.019 1 | 4 |
9 | - | Шайба 6Т 65Г 09 1 | 4 |
10 | 700-40-7774 | Коврик | 1 |
11 | 700-40-7775-02 | Подкладка | 2 |
12 | - | Болт М12-6g×55.58.019 | 4 |
13 | - | Шайба 12ОТ 65Г 09 | 14 |
14 | 3135-1 | Шайба | 6 |
15 | 3197 1 | Шайба | 4 |
16 | - | Болт М8-6g×25.88.35.019 | 2, 6 1 |
17 | - | Гайка М8-7H.6.019 1 | 4 |
18 | - | Шайба 8Т 65Г 09 | 4, 8 1 |
19 | 31386 1 | Шайба | 4 |
20 | - | Болт М12-6g×45.58.019 | 13 |
21 | 31372 | Шайба | 14 |
22 | 18-25-31 | Шайба-колпачок | 4 |
23 | - | Шплинт 3,2×18.019 | 4 |
24 | 38385 | Пружина | 4 |
25 | 18-25-32 | Упор | 4 |
26 | - | Уплотнитель ПФ-600.700-40-7223-1 | 1 |
27 | 700-40-7223 | Уплотнение | 1 |
28 | 700-40-7220 | Уплотнение | 1 |
29 | - | Уплотнитель ПФ-600.700-40-7220-1 | 1 2, 2 |
30 | 50-24-290 1 | Коврик | 1 |
31 | 50-24-291-01 1 | Подкладка | 2 |
1 Для болотоходного трактора.
2 При применении совместно с деталью поз. 28. |
