Отопитель-вентилятор на Т10М / Б10М

/
с НДС 22%

Описание

Точные переходы в карточки товаров: 32. Для остальных позиций доступен подбор по каталогу.

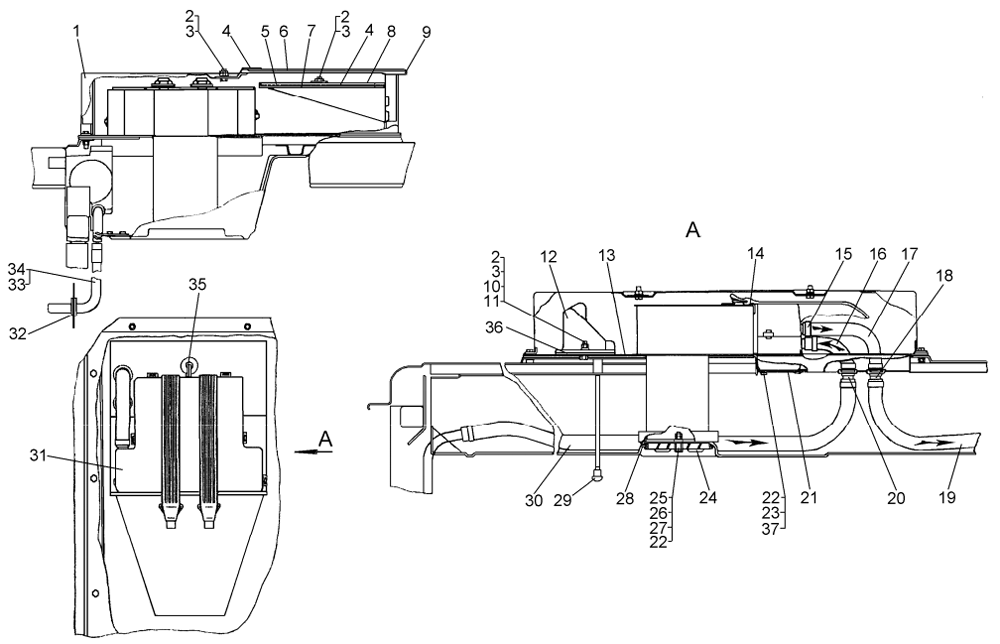

Отопитель-вентилятор на Т10М
#	Номер запчасти	Наименование детали	Кол-во в сборке	Товар
-	50-47-211СП	Отопитель-вентилятор	1	К товару
1	50-47-132СП	Кожух	1	К товару
2	-	Гайка М8-7Н.6.019	6	Уточнить
3	-	Шайба 8Т 65Г 09	6	К товару
4	50-47-77	Накладка	4	К товару
5	50-47-75	Рамка	2	К товару
6	50-47-152СП	Крышка	1	К товару
7	50-47-76	Фильтр	1	К товару
8	700-40-7653	Уплотнение	1	К товару
9	50-47-93	Стержень	1	К товару
10	-	Болт M8-6g×20.88.35.019	2	Уточнить
11	31386-1	Шайба	2	К товару
12	50-47-163СП	Корпус	1	К товару
13	50-47-212СП	Основание	1	К товару
14	-	Ремень 2105-13110090	2	К товару
15	-	Хомут червячный SGT 20-32/9	8	К товару
16	700-46-2313	Шланг	1	К товару
17	-	Шланг 2101-81012 04	1	Уточнить
18	50-47-235	Т рубка	2	К товару
19	700-46-2312	Рукав	1	К товару
20	700-40-9193	Кольцо	2	К товару
21	700-40-9191	Прокладка	1	К товару
22	31358-1	Шайба	4	К товару
23	1052500200	Саморез 5g×20	3	Уточнить
24	50-47-44	Воздухораспределитель	1	К товару
25	50-47-45	Зажим	1	К товару
26	-	Болт M6-6g×25.88.35.019	1	Уточнить
27	-	Гайка М6-7Н.6.019	2	Уточнить
28	700-40-9194	Уплотнение	1	К товару
29	17-74-207	Рукоятка	1	К товару
30	700-46-2312-02	Рукав	1	К товару
31	-	Отопитель XEROS 4000	1	К товару
32	41879	Кольцо	2	К товару
33	50-47-137	Трубка	1	К товару
34	50-47-136	Трубка	1	К товару
35	700-40-9032	Пробка	1	К товару
35	700-40-9199	Прокладка	1	К товару
35	-	Шайба 5Т 65Г 06	3	К товару

Нужна деталь с этой схемы?Сообщите модель техники, номер позиции и артикул. Проверим применяемость и комплектность.
