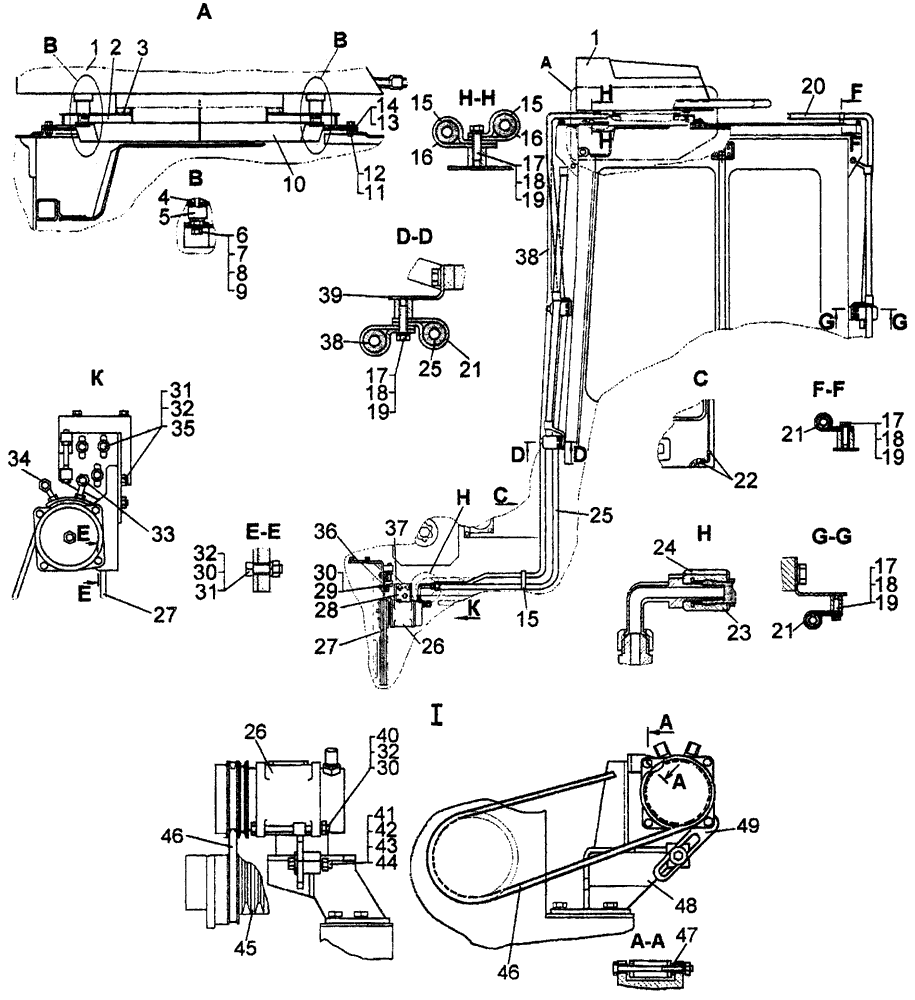

Установка кондиционера RIO-3000 на Т10М
#	Номер запчасти	Наименование детали	Кол-во в сборке
1	700-10-228СП	Конденсаторно-испарительный блок кондиционера RIO-3000	1
2	700-23-1491СП	Короб	1
3	-	Уплотнение ¹	1
4	-	Амортизатор ¹	4
5	700-23-3045	Проставка	4
6	-	Шайба	12
7	-	Болт	4
8	-	Шайба	4
9	-	Болт	4
10	-	Воздушный диффузор	1
11	-	Гайка М8-7Н.6.019	14
12	-	Шайба 8Т 65Г 09	14
13	700-40-8354	Уплотнение	2
14	700-40-8355	Уплотнение	2
15	700-40-9313	Прокладка	4
16	261115	Хомут	4
17	-	Болт M6-6gx12.88.35.019	7
18	-	Шайба 6Т 65Г 09	7
19	-	Шайба 6.01.019	7
20	-	Трубка слива конденсата ¹	1
21	-	Хомут ¹	14
22	64-47-62	Скоба	2
23	-	Муфта к штуцеру 5/8" ¹	1
24	-	Муфта к штуцеру ½" ¹	1
25	700-23-1604СП	Рукав с арматурой 5/8" в сборе	1
26	-	Компрессор «SANDEN» SD-508	1 ¹
27	-	Ремень А-950	1
28	64-47-1	Кронштейн	1
29	700-28-2541СП	Болт	1
30	-	Гайка М10-7Н.6.019	4; 2 ²
31	-	Болт M10-6gx30.58.019	10
32	-	Шайба 10 ОТ 65Г 09	10; 2 ²
33	-	Штуцер ½" ¹	1
34	-	Штуцер 5/8" ¹	1
35	-	Шайба 10.02.019	6
36	64-47-102СП	Кронштейн	1
37	64-47-1О3СП	Кронштейн	1
38	700-23-1603СП	Рукав с арматурой ½" в сборе	1
39	700-23-1223СП	Кронштейн	3
40	700-28-877	Болт	2
41	28648	Болт	1
42	31372	Шайба	1
43	-	Шайба 12 ОТ 65Г 09	1
44	-	Гайка М12-7Н.6	1
45	Э-37817-01	Шкив	1
46	-	Ремень тип А-1340 ²	1
47	31308-1	Шайба	4
48	700-07-323СП	Кронштейн	1
49	700-07-324СП	Серьга	1
I - Вариант установки компрессора.
¹ Из комплекта кондиционера RIO-3000. ² При установке компрессора по варианту I.
