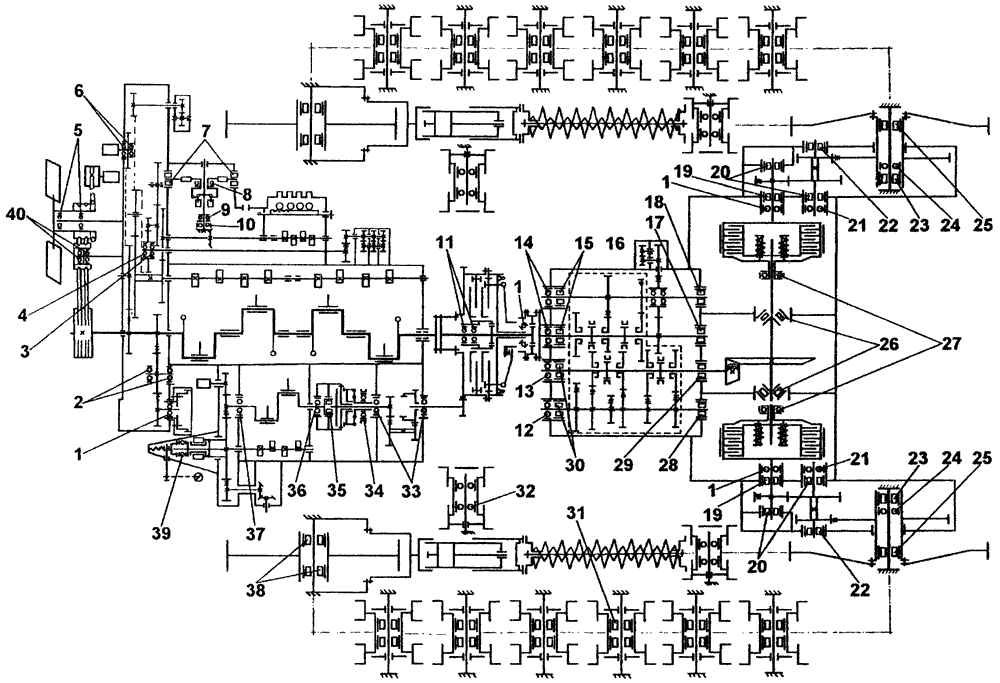

Схема расположения подшипников на тракторе Т10М с механической трансмиссией
Позиция на рис.	Обозначение подшипника	Тип подшипника	Размеры, мм	Масса, кг
1	118	Шариковый радиальный однорядный	90x140x24	1,2
2	407	Шариковый радиальный однорядный	35x100x25	0,923
3	307	Шариковый радиальный однорядный	35x80x21	0,434
4	308	Шариковый радиальный однорядный	40x90x23	0,635
5	306	Шариковый радиальный однорядный	30x72x19	0,339
6	304А	Шариковый радиальный однорядный	20x52x15	0,148
7	941/15	Роликовый игольчатый с одним наружным штампованным кольцом	15x20x12	0,04
8	8205	Шариковый радиальный одинарный	25x47x15	0,111
9	8104	Шариковый упорный однорядный	20x35x10	0,039
10	203	Шариковый радиальный однорядный	17x40x12	0,065
11	180308УС9 180308У1С9Ш	Шариковый радиальный однорядный с уплотнением	40x90x23	0,629
12	311А	Шариковый радиальный однорядный	55x120x29	1,35
13	170311А1	Шариковый радиальный однорядный	55x120x29	1,42
14	312А	Шариковый радиальный однорядный	60x130x31	1,71
15	2312КМ	Роликовый радиальный с короткими цилиндрическими роликами	60x130x31	1,77
16	111	Шариковый радиальный однорядный	55x90x18	0,39
17	402311К	Роликовый радиальный с короткими цилиндрическими роликами	55x120x29	1,42
18	402411КМУ	Роликовый радиальный с короткими цилиндрическими роликами	50x14x33	2,53
19	70-32315К1М	Роликовый радиальный с короткими цилиндрическими роликами	75x160x37	3,543
20	70-32612К1М	Роликовый радиальный с короткими цилиндрическими роликами	60x130x46	2,86
21	213	Шариковый радиальный однорядный	65x120x23	0,983
22	70-32417М	Роликовый радиальный с короткими цилиндрическими роликами	85x210x52	9,9
23	70-2228КМ	Роликовый радиальный с короткими цилиндрическими роликами	140x250x42	2,28
24	228А	Шариковый радиальный однорядный	140x25x42	9,60
25	2224КМ	Роликовый радиальный с короткими цилиндрическими роликами	120x215x40	5,81
26	7516А	Роликовый конический однорядный	80x140x35,5	2,12
27	46120 120	Шариковый радиальноупорный однорядный	100x150x24	1,28
28	402611КМУ	Роликовый радиальный с короткими цилиндрическими роликами	55x120x43	2,16
29	60-402715КМ	Роликовый радиальный с короткими цилиндрическими роликами	75x160x37	3,55
30	2311К1М	Роликовый радиальный с короткими цилиндрическими роликами	85x120x29	1,42
31	954712К8	Роликовый радиальный с короткими цилиндрическими роликами	60x120x43	2,63
32	311	Шариковый радиальный однорядный	55x120x29	1,35
33	208 208К	Шариковый радиальный однорядный	40x80x18	0,359
34	1000S09	Шариковый радиальный однорядный	45x68x12	0,121
35	3K20x34x24,3E 45804	Роликовый радиальный с длинными цилиндрическими роликами	20x34x25	0,066
