Турбокомпрессор ТКР 8,5С в разрезе на Т-170

/
с НДС 20%

Описание

Точные переходы в карточки товаров: 25. Для остальных позиций доступен подбор по каталогу.

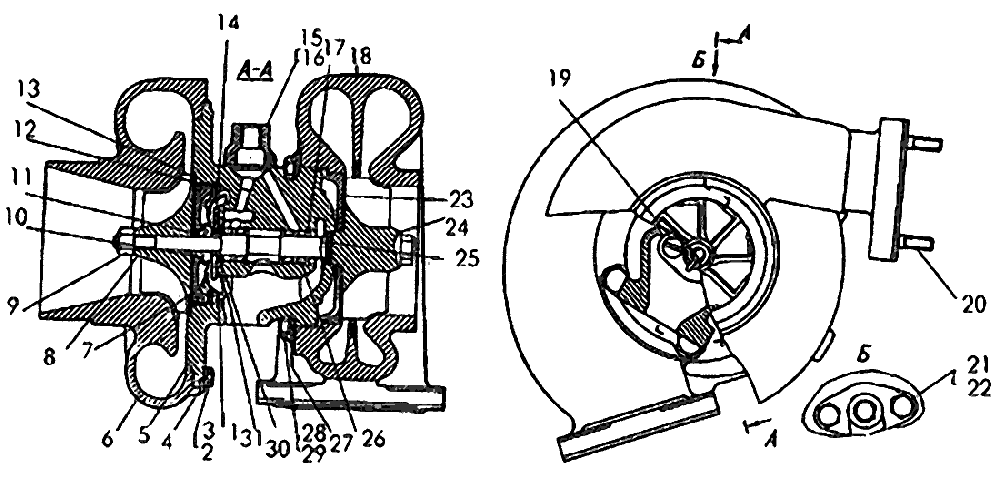

Турбокомпрессор ТКР-8,5 в разрезе
Поз.	Наименование	Артикул	Кол-во в сборке	Товар
0	Турбокомпрессор ТКР-8,5 51-54-1СП		1	К товару
1	Щиток	51-54-102СП	1	К товару
2	Болт	М6Х14.88.35.019	7	Уточнить
4	Шайба	700-31-2606	7	К товару
5	Корпус подшипников	51-54-3	1	К товару
6	Корпус компрессора	51-54-29	1	К товару
7	Диск	51-54-5	1	К товару
8	Колесо компрессора	51-54-7	1	К товару
9	Гайка	700-30-2345	1	К товару
10	Кольцо	51-54-10	1	К товару
11	Кольцо	51-54-15	1	К товару
12	Кольцо	51-54-18	2	К товару
13	Кольцо	700-40-7385	1	К товару
14	Подшипник упорный	51-54-9	1	К товару
15	Фланец	51-09-178	1	К товару
16	Прокладка 700-40-5650		1	К товару
17	Кольцо	700-39-503	3	К товару
18	Корпус турбины	51-54-1	1	К товару
19	Винт	В.М6-8gХ16.58.019	3	Уточнить
20	Шпилька	2М8Х1,25-3p/1-6gХ22/66/029	3	Уточнить
21	Болт	М8Х20.58.019	2	Уточнить
22	Шайба	8Т65Г09	2	Уточнить
23	Экран	51-54-4	1	К товару
24	Вал в сборе с колесом турбины	51-54-101СП	1	К товару
25	Кольцо	51-54-11	2	К товару
26	Подшипник	51-54-8	1	К товару
27	Планка	51-54-20	3	К товару
28	Пластина стопорная	700-31-2593	3	К товару
29	Болт	М8-6gХ12.88.35.089	6	Уточнить
30	Кольцо	51-54-19	1	К товару
31	Планка	51-54-12	1	К товару
