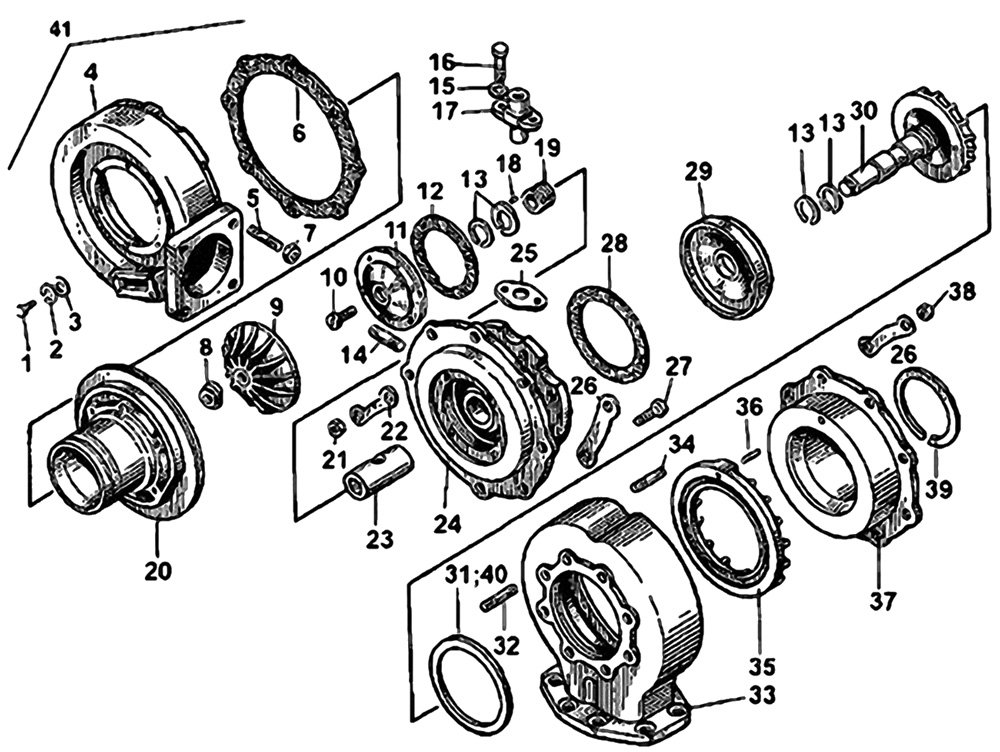

Поз. | Номер по каталогу | Наименование детали |
0 | 92.530 | Вал |
0 | 92.000-51 | Комплект ТКР с трубками для запасных частей |
0 | 92.930 | Корпус компрессора |
0 | 92.330 | Корпус средний |
0 | 92.560 | Корпус средний |
0 | 92.340 | Корпус турбины |
0 | 92.920 | Корпус турбины |
0 | 92.550 | Ротор |
1 | М6х20.58.019 | Болт |
2 | 6Т 65Г 09 | Шайба |
3 | 31529 | Шайба |
4 | 93.094 | Корпус компрессора |
5 | М8-6gх22.66.029 | Шпилька |
6 | 700-40-2884 | Прокладка |
7 | М8х1-6.029 | Гайка |
8 | 111.30.124.11 | Гайка |
9 | 92.209 | Колесо компрессора |
10 | М6х16.58.019 | Винт |
11 | Диск 92.570 | |
12 | 700-40-6582 | Прокладка |
13 | Кольцо 111.30.123.00 | |
14 | М8 | Шпилька |
15 | 8Т 65Г 09 | Шайба |
16 | М8х20.58.019 | Болт |
17 | 111.30.106.01 | Фиксатор |
18 | 92.239 | Штифт |
19 | 92.068 | Кольцо |
20 | 92.206 | Вставка компрессора |
21 | М10-6.089 | Гайка |
22 | 700-31-2447 | Пластина |
23 | 111.30.105.00 | Подшипник |
24 | Корпус средний 92.227 | |
25 | 111.30.131.00 | Прокладка |
26 | 700-31-2414-3 | Пластина |
27 | М8х20.58.019 | Болт |
28 | 111.30.129.00 | Прокладка |
29 | Диск 92.104 | |
30 | 92.520 | Вал |
31 | 92.214 | Прокладка |
32 | 700-29-2368 | Шпилька |
33 | 92.201 | Корпус турбины |
34 | М8-6gх20.66.089 | Шпилька |
35 | 92.202 | Венец сопловой |
36 | 32205 | Штифт |
37 | 92.203 | Вставка турбины |
38 | М8-6.089 | Гайка |
39 | А27.00.007 | Кольцо |
40 | 92.238 | Прокладка |
41 | Турбокомпрессор ТКР-11Н-3 92.000-06 |
