Установка подетально фильтра тонкой очистки  ↓

Установка подетально фильтра тонкой очистки Т-170 Б-170



Поделиться

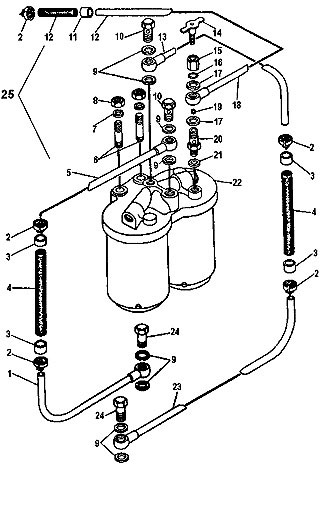

Установка подетально фильтра тонкой очистки
Поз.Номер по каталогуНаименование детали
051-70-119СПТопливопровод
051-70-120СПТопливопровод
051-69-110СПТрубка
051-70-153СПФильтр топливный
051-70-137СПФильтр топливный тонкой очистки
024.1117.030-01Фильтрующий элемент
1Трубка 51-70-124СП
2700-41-2235-01СПХомут
351-70-24Втулка
4700-46-2189Рукав
5Трубка 51-70-123СП
6М12Шпилька
712 ОТ 65Г 09Шайба
8М12-6.019Гайка
951-06-8Кольцо
10А12.01.013-02Болт поворотного угольника
1141832Втулка
1225561Шланг
13Трубка 51-70-122СП
14А44.13.100Игла продувочного вентиля
15А44.13.002Гайка
16А44.13.001Кольцо уплотнительное
17Э01-161-301.0Прокладка
1851-69-108СПТрубка
19Б 5,5-100Шарик
20А44.13.003Болт специальный
21А12.01.012-03Шайба
2225.1117.010-01СПФильтр топливный
23Трубка 51-70-121СП
24700-41-2716Болт поворотного угольника
2551-70-5СПУстановка топливного фильтра тонкой очистки
