Гидравлическая система управления Б12



Гидравлическая система управления на Б12
Поделиться

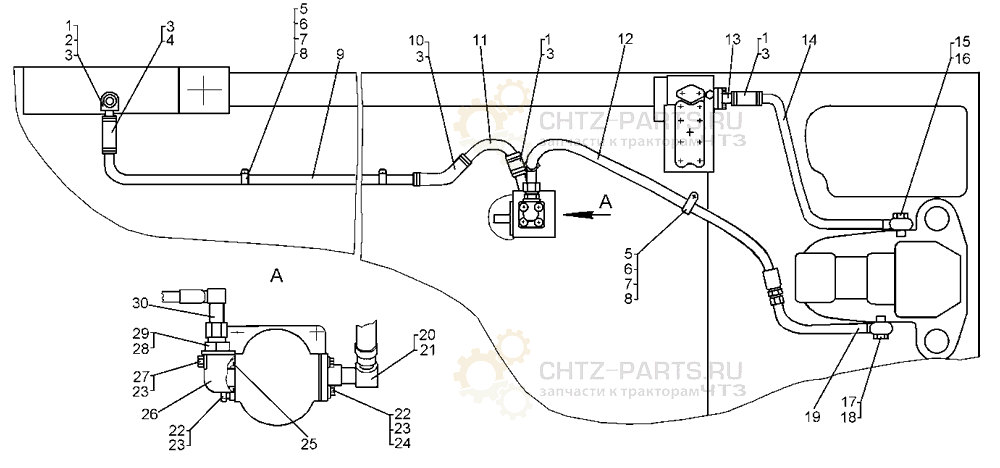

Гидравлическая система управления на Б12
Поз. Обозначение Наименование Кол-во
1 700-40-5967 Рукав 3
2 64-26-264СП Патрубок 1
3 700-41-2224СП Хомут 10
4 700-46-2142 Рукав 1
5 261115 Хомут 3
6 – Болт М10-6g×20.58.019 3
7 – Шайба 10 ОТ 65Г 019 3
8 3197 Шайба 3
9 700-79-8058 Труба 1
10 700-46-2234 Рукав 1
11 64-60-122 Труба 1
12 50-26-485-10СП Рукав 16 1
13 64-56-112СП Труба 1
14 64-56-139СП Труба 1
15 700-41-2575 Штуцер 1
16 261164 Кольцо 4
17 700-41-3306 Болт полый 1
18 40910 Кольцо 4
19 64-56-131СП Труба 1
20 64-56-152СП Труба 1
21 700-40-7790 Прокладка 1
22 – Болт М8-6g×25.88.35.019 4
23 – Шайба 8Т 65Г 019 8
24 31386 Шайба 2
25 700-40-7415 Кольцо 1
26 21-56-44 Муфта угловая 1
27 700-28-2176 Болт 2
28 700-41-3413 Штуцер 1
29 700-40-2135 Кольцо 1
30 700-41-2246-05СП Переходник 1
