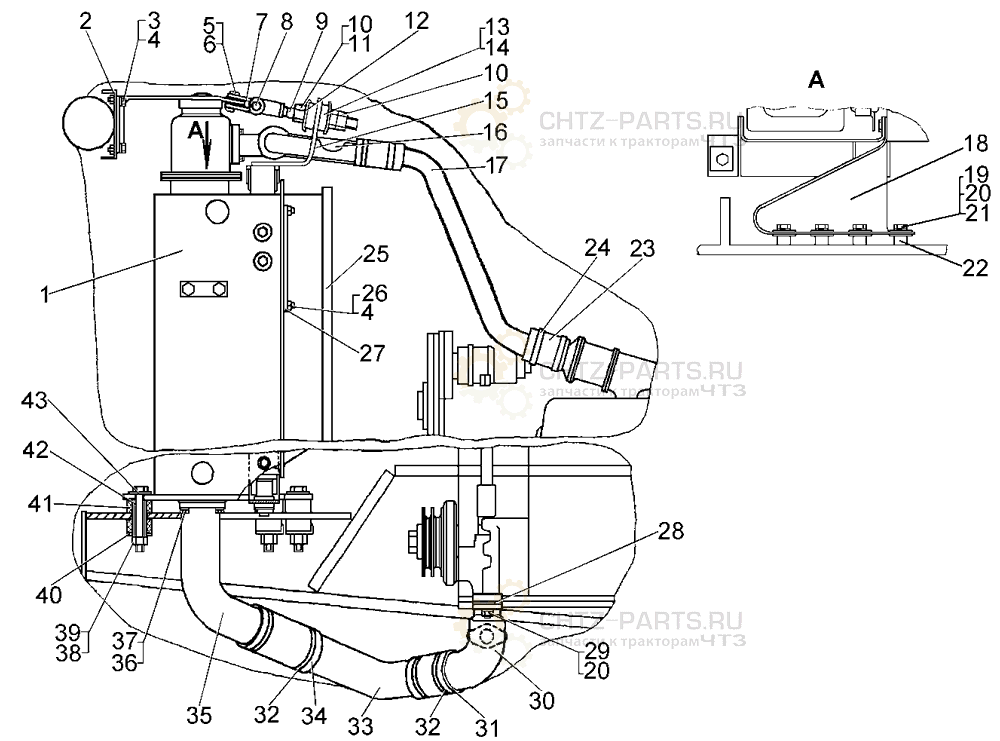

Установка радиаторов на Б12
Поз.	Обозначение	Наименование	Кол-во
1	64-08-15СП	Блок радиаторов	1
2	64-08-287СП	Кронштейн	1
3	–	Болт М8-6g×25.88.35.019	4
4	–	Шайба 8Т 65Г 09	16
5	64-08-290	Палец	1
6	–	Шплинт 3,2×22.019	2
7	64-08-427	Проушина	1
8	64-08-290-01	Палец	1
9	64-08-291	Раскос	1
10	–	Гайка М18×1,5-7Н.6.019	3
11	–	Шайба 18 ОТ 65Г 09	1
12	24-08-154	Тарелка	2
13	24-08-157	Втулка	1
14	700-40-4428	Втулка	2
15	64-08-562	Труба	1
16	64-08-471	Патрубок	1
17	64-08-573	Труба	2
18	700-40-9481	Уплотнение	1
19	–	Болт М10-6g×20.58.019	4
20	–	Шайба 10 ОТ 65Г 09	6
21	3197	Шайба	8
22	700-51-2009	Бонка	4
23	700-40-3495	Рукав	6
24	–	Хомут червячный SGT 50-90/9 Норма	12
25	700-04-583СП	Щиток	1
26	–	Гайка М8-7Н.6.019	8
27	64-08-54	Накладка	4
28	700-40-8714	Прокладка	1
29	3083	Гайка	2
30	64-08-477	Патрубок	1
31	700-40-3504	Рукав	1
32	–	Хомут червячный SGT 70-90/9 Норма	4
33	64-08-292СП	Патрубок	1
34	700-40-3503	Рукав	1
35	64-08-446	Патрубок	1
36	–	Болт М8-6g×30.88.35.019	4
37	31386	Шайба	4
38	3013	Гайка	4
39	–	Шайба 16 ОТ 65Г 09	4
40	64-08-388	Накладка	4
41	700-40-9292	Амортизатор	8
42	64-08-389	Втулка	4
43	64-08-265СП	Накладка	4
