Поз. | Обозначение | Наименование | Кол-во |
– | 748-96-1СП | Оборудование бульдозерное | |
1 | 748-96-101СП | Отвал | 1 |
2 | 749-96-135СП | Брус правый | 1 |
3 | 749-96-110 | Опора правая | 1 |
4 | 700-28-1077-01 | Болт | 26 |
5 | – | Шайба 24Т 65Г 09 | 26 |
6 | 749-96-113 1 | Крышка | 4 |
7 | 749-96-114 1 | Прокладка | 2 |
8 | 749-96-115 1 | Прокладка | 2 |
9 | 749-96-112 1 | Крышка | 2 |
10 | – | Болт М12-6g×30.58.019 1 | 16 |
11 | – | Шайба 12 ОТ 65Г 09 1 | 16 |
12 | 749-96-141СП 1 | Тяга | 1 |
13 | 749-96-117 1 | Сухарь | 4 |
14 | 749-96-118 1 | Крышка | 2 |
15 | 749-96-138СП | Опора | 1 |
16 | 749-96-19 | Палец | 2 |
17 | – | Болт М16-6g×40.58.019 | 4 |
18 | – | Шайба 16ОТ 65Г 09 | 4 |
19 | 749-96-11 | Ригель | 2 |
20 | 749-96-8 | Ось | 2 |
21 | 749-96-9 | Крестовина | 2 |
22 | – | Болт М8-6g×16.58.35.019 | 16 |
23 | – | Шайба 8Т 65Г 09 | 16 |
24 | 749-96-217 | Палец | 2 |
25 | 749-96-94 | Полукольцо | 8 |
26 | 749-96-95 | Кольцо | 4 |
27 | 749-96-34 | Втулка | 4 |
28 | 700-37-470 | Пробка | 4 |
29 | – | Масленка 1.3.Ц6 | 4 (2 1) |
30 | 748-96-1 | Колпачок | 2 |
31 | – | Шплинт 8×80.019 | 2 |
32 | 748-96-2 | Полукольцо | 4 |
33 | 748-96-3 | Палец | 2 |
34 | 749-96-34-01 | Втулка | 4 |
35 | 749-96-217-01 | Палец | 2 |
36 | 749-96-109 | Опора левая | 1 |
37 | 749-96-136СП | Бруслевый | 1 |
38 | 749-96-139СП | Раскос | 1 |
39 | 749-96-137СП | Тяга | 1 |
1 Входит в 749-96-137СП. |

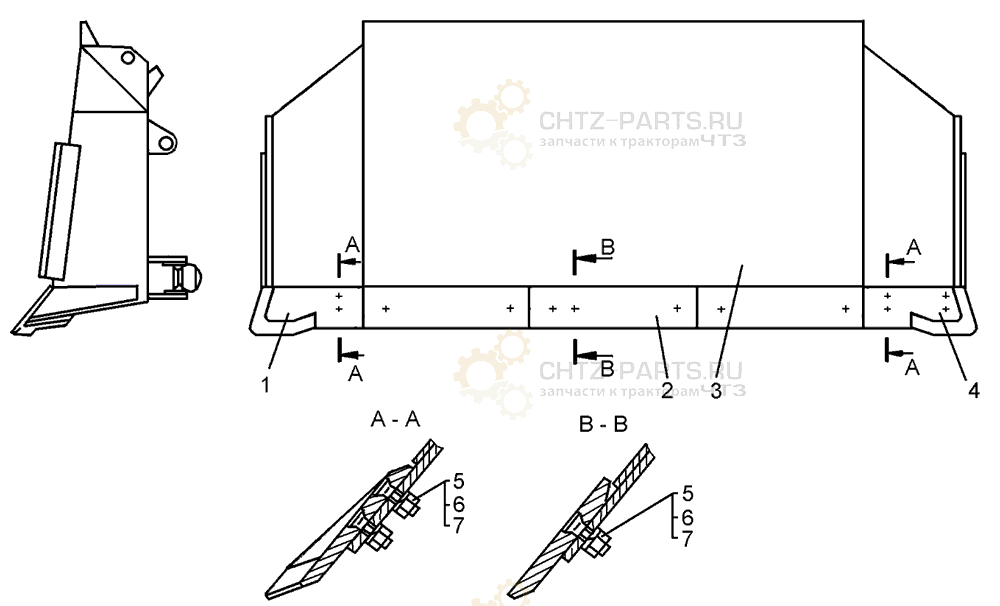

Поз. | Обозначение | Наименование | Кол-во |
– | 748-96-101СП | Отвал | |
1 | 749-96-14 | Нож боковой (правый) | 1 |
2 | 749-96-164 | Нож средний | 3 |
3 | 748-96-103СП | Отвал | 1 |
4 | 749-96-14-01 | Нож боковой (левый) | 1 |
5 | 749-96-108 | Болт | 39 |
6 | 700-30-680-01 | Гайка | 39 |
7 | – | Шайба 30 65Г 09 | 39 |

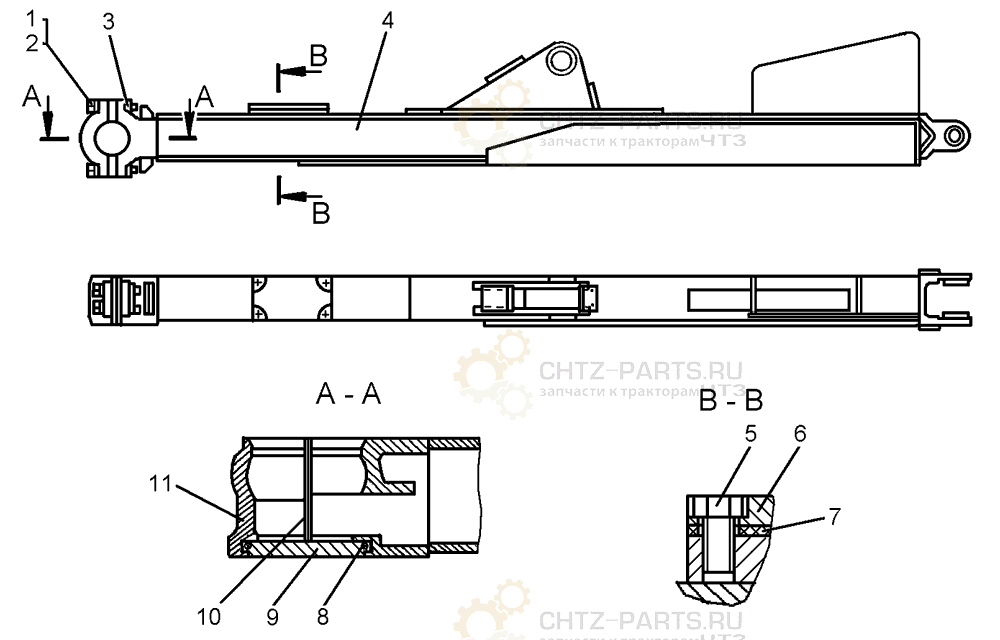

Поз. | Обозначение | Наименование | Кол-во |
– |
749-96-135СП | Брус правый | |
1 | – | Шайба 36 65Г 09 | 2 |
2 | 700-28-933 | Болт | 4 |
3 | 749-96-67 | Планка | 2 |
4 | 749-96-143СП | Брус | 1 |
5 | – | Болт М16-8g×30.58.019 | 4 |
6 | 749-96-63 | Крышка | 1 |
7 | 749-96-64 | Прокладка | 1 |
8 | 700-70-456-02 | Кольцо | 1 |
9 | 749-96-5 | Крышка | 1 |
10 | 749-96-66 | Прокладка | 8 |
11 | 749-96-132 | Крышка | 1 |
Поз. | Обозначение | Наименование | Кол-во |
– | 749-96-136СП | Брус левый | |
1 | 749-96-144СП | Брус | 1 |
2 | 749-96-67 | Планка | 2 |
3 | 700-28-933 | Болт | 4 |
4 | – | Шайба 36 65Г 09 | 2 |
5 | 749-96-132 | Крышка | 1 |
6 | 700-70-456-02 | Кольцо | 1 |
7 | 749-96-5 | Крышка | 1 |
8 | 749-96-66 | Прокладка | 8 |

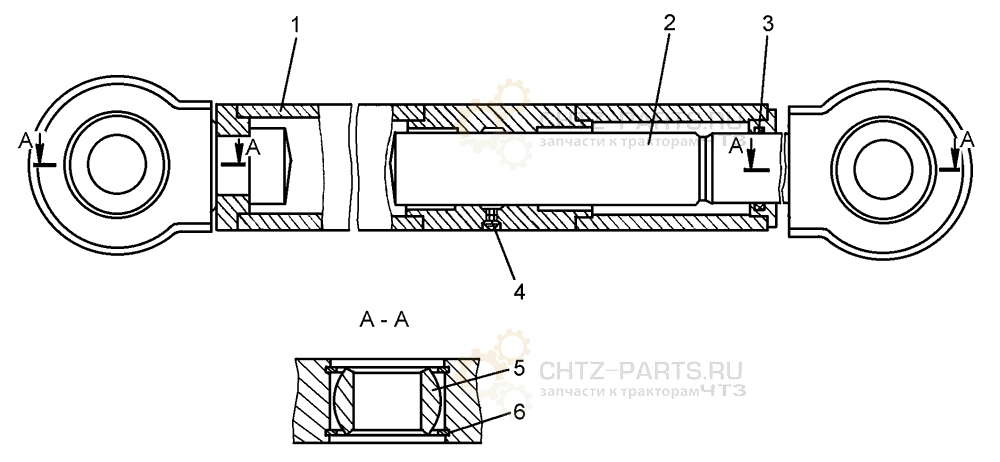

Поз. | Обозначение | Наименование | Кол-во |
– | 749-96-139СП | Раскос | |
1 | 749-96-142СП | Раскос | 1 |
2 | 749-96-123 | Винт | 1 |
3 | – | Кольцо 085-095-58-2-2 | 1 |
4 | – | Масленка 1.3.Ц6 | 1 |
5 | – | Подшипник ШСЛ-80 | 2 |
6 | 700-58-2084 | Кольцо | 4 |
