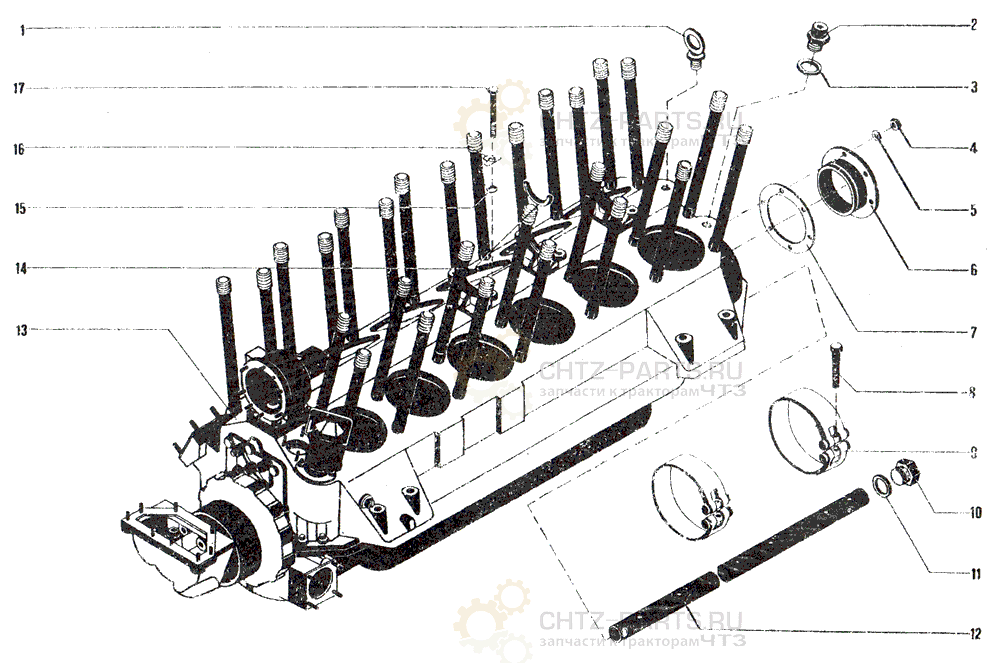

Поз. | Обозначение | Наименование | Кол-во | Масса |
1 | 301-29-1 | Рым | 1 | 0,200 |
2 | 301-28-2 | Штуцер | 2 | 0,059 |
6 | 301-80-2 | Гильза | 1 | 0,54 |
7 | 301-118A | Прокладка | 1 | 0,58 |
8 | 301-59 | Болт нажимной | 2 | 0,065 |
9 | Сб. 301-07-5 | Лента крепления генератора | 2 | 0,497 |
10 | 301-33-2 | Втулка | 3 | 0,086 |
11 | 412-76А | Прокладка | 3 |
|
12 | Сб. 401-10 | Труба | 2 | 0,520 |
13 | Сб. 401-00-41 | Картер | 1 | |
14 | 301-54 | Кольцо стопорное | 1 | 0,036 |
15 | 301-53 | Шайба | 6 | 0,007 |
16 | 301-55 | Замок пластинчатый | 6 | 0,0028 |

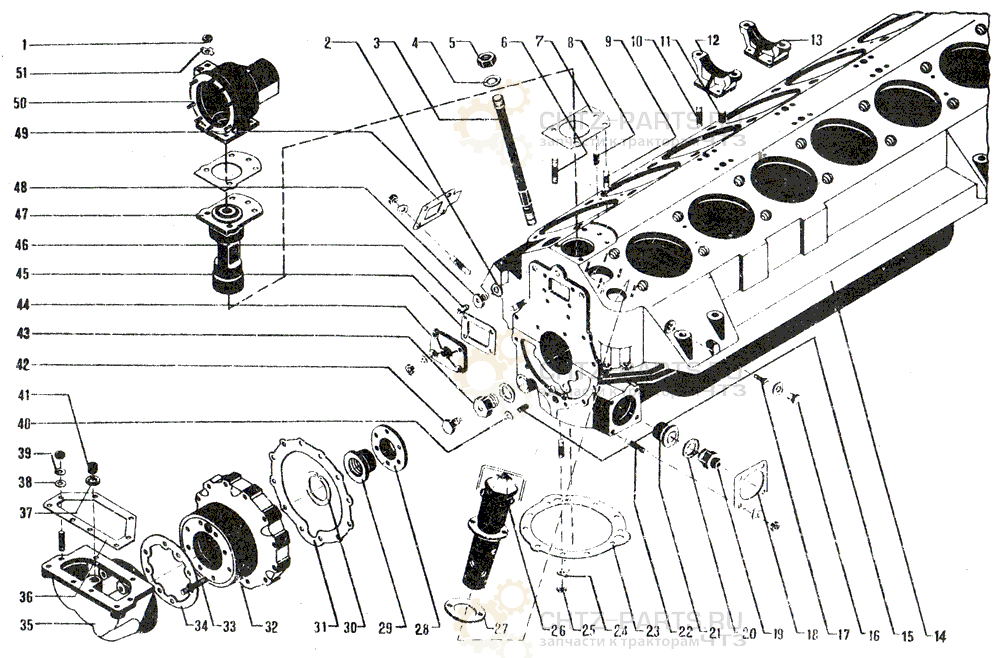

Поз. | Обозначение | Наименование | Кол-во | Масса |
— | Сб.401-261-1 | Опора | 1 | 18,95 |
— | Сб.401-263-1 | Опора | 1 | 19,449 |
— | Сб.401-266 | Кронштейн маслофильтра | 1 | 10,55 |
1 | 351-50 | Гайка М10 | 36 | 0,012 |
2 | 355-08 | Кольцо 18-24 | 5 | 0,0014 |
3 | 355-15 | Кольцо 27-35 | 2 | 0,0033 |
3 | 3301-17-1 | Шпилька | 28 | 1,06 |
4 | 351-02 | Гайка М8 | 124 | 0,0055 |
4 | 301-23-1 | Гайка | 28 | 0,039 |
5 | 353-24 | Шайба 8Т | 91 | 0,0016 |
5 | 301-20-2 | Гайка | 28 | 0,065 |
6 | 350-18 | Шпилька М10×57 | 2 | 0,036 |
7 | 308-94-2 | Прокладка | 3 | 0,0003 |
8 | 301-32 | Штифт контрольный | 2 | 0,012 |
9 | 350-21-1 | Шпилька М10×48 | 10 | 0,024 |
10 | 350-15 | Шпилька М8×35 | 21 | 0,012 |
11 | 352-26 | Штифт цилиндрический 6С×14 | 7 | 0,004 |
12 | 301-51-4 | Кронштейн | 2 | 0,785 |
13 | 301-52-4 | Кронштейн | 1 | 0,785 |
14 | Сб.401-15-41 | Картер | 1 | 194 |
15 | 301-160-4 | Жиклер | 2 | 0,008 |
16 | 401-366 | Заглушка | 2 | 0,042 |
17 | 356-15 | Болт М8×85 | 6 | 0,036 |
17 | 401-122 | Винт | 2 | 0,03 |
18 | 402-17 | Прокладка под водяной насос | 1 | 0,005 |
19 | 402-21-1 | Штуцер | 1 | 0,151 |
20 | 355-10 | Кольцо 24-30 | 4 | 0,002 |
21 | 402-07 | Втулка | 1 | 0,085 |
22 | 350-11 | Шпилька М10×52 | 4 | 0,025 |
23 | 402-16-1 | Прокладка под масляный насос | 1 | 0,02 |
24 | 353-16-1 | Шайба стопорная 8 | 13 | 0,0019 |
25 | 351-02 | Гайка М8 | 124 | 0,0055 |
26 | C6.30l-08-8 | Суфлер | 1 | 1,331 |
27 | 301-97 | Прокладка | 1 | 0,0009 |
28 | 3305-34 1 | Гильза | 1 | 0,46 |
29 | 3305-54 1 | Втулка | 1 | 0,175 |
30 | 3305-33 1 | Замок | 1 | 0,009 |
31 | 301-112-2 | Прокладка | 1 | 0,0027 |
32 | 401-262-1 | Опора | 1 | 18,525 |
33 | 350-60 | Шпилька М10×82 | 8 | 0,05 |
34 | 401-268 | Прокладка | 1 | 0,58 |
35 | 401-267 | Кронштейн маслофильтра | 1 | 10,67 |
36 | 3301-189-2 | Прокладка | 1 | 0,014 |
37 | 3301-176А | Кольцо | 1 | 0,005 |
38 | 353-07-1 | Шайба чистая 10 | 8 | 0,002 |
39 | 353-26 | Шайба 10T | 27 | 0,0029 |
40 | 301-161А | Кольцо | 3 | 0,005 |
41 | 3301-175-1 | Трубка | 2 | 0,02 |
42 | 320-37 | Зажим | 2 | 0,035 |
43 | 402-28-1 | Втулка | 1 | 0,056 |
44 | 301-91-7 | Крышка люка | 1 | 0,465 |
45 | 301-95-1 | Прокладка | 1 | 0,0017 |
46 | 301-160-3 | Жиклер | 1 | 0,0065 |
47 | Сб.308-145 | Подшипник | 1 | 1,217 |
48 | 301-106-1 | Втулка | 3 | 0,025 |
49 | 3301-39-1 | Прокладка | 1 | 0,0007 |
50 | Сб.308-04-14 | Корпус привода | 1 | 2,232 |
51 | 353-15 | Шайба стопорная 11 | 4 | 0,0022 |
1 Комплектно заказывать по сб. 3305-19. |

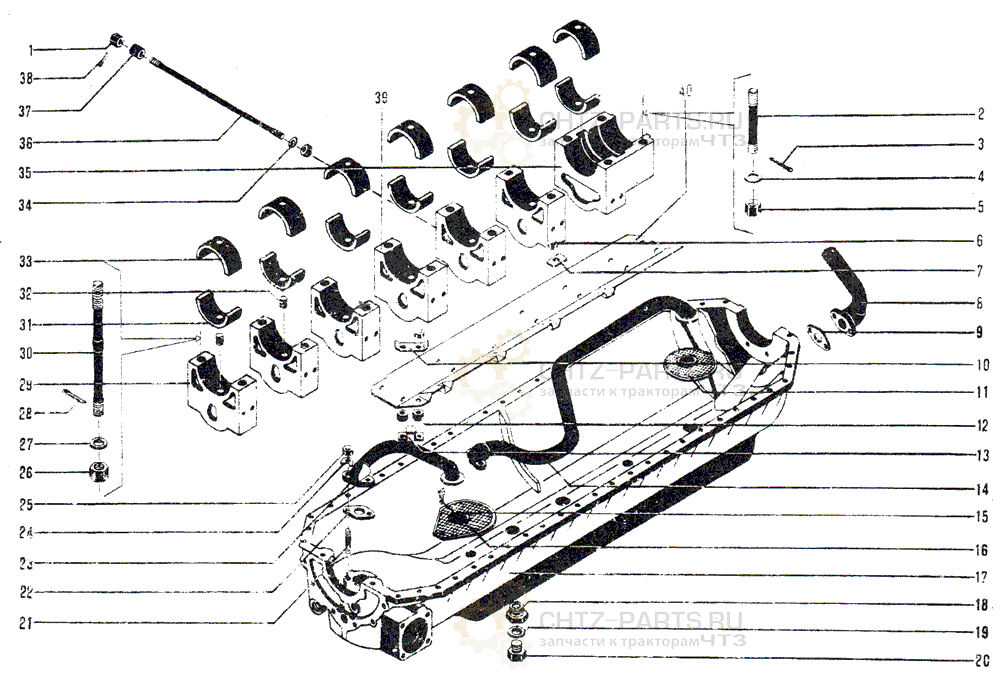

Поз. | Обозначение | Наименование | Кол-во | Масса |
– | Сб.301-13-1А | Шпилька стягивающая | 14 | 0,145 |
1 | 301-81-2 2 | Гайка | 14 | 0,019 |
1 | 301-89-3 | Гайка | 1 | 0,465 |
2 | 301-19-3 | Шпилька | 2 | 0,125 |
3 | 354-28 | Шплинт 2,5×20 | 14 | 0,0024 |
4 | 301-107-1 | Шайба | 2 | 0,025 |
5 | 351-10A | Гайка M14×1,5 | 2 | 0,028 |
6 | 351-02 | Гайка М8 | 124 | 0,0055 |
7 | 302 115 | Замок пластинчатый | 4 | 0.0019 |
8 | Сб.402-80 | Труба | 1 | 0,182 |
9 | 401-123 | Прокладка | 3 | 0,001 |
10 | 402-20 | Замок пластинчатый | 8 | 0,008 |
11 | 402-19 | Сетка | 1 | 0,025 |
12 | 302-113-1 | Проставка | 14 | 0.012 |
13 | 402-13 | Хомут крепления отсасывающей трубы | 6 | 0,01 |
14 | Сб.402-02-1 | Труба отсасывающая | 1 | 1,015 |
15 | 402-14-2 | Сетка | 1 | 0,035 |
16 | 302-44 | Винт | 8 | 0,002 |
17 | 402-06-22 | Картер нижний | 1 | 26,5 |
18 | 301-33-2 | Втулка | 3 | 0,086 |
19 | 355-13 | Кольцо 22-30 | 1 | 0,0008 |
20 | 401-452 | Пробка | 1 | 0,1 |
21 | 350-16A | Шпилька М6×32 | 14 | 0,005 |
22 | 402-10 | Прокладка под угольник | 2 | 0,003 |
23 | Сб.402-01-1 | Труба отсасывающая | 1 | 0,420 |
24 | 353-11 | Шайба стопорная 7 | 14 | 0,11 |
25 | 351-06 | Гайка М6 | 14 | 0,25 |
26 | 301-21-1 | Гайка | 14 | 0,084 |
27 | 301-113-1 | Шайба | 14 | 0,02 |
28 | 354-18 | Шплинт 4×36 | 14 | 0,0038 |
29 | 301-43-7 | Крышка | 1 | 2,045 |
30 | 301-18-1 | Шпилька | 14 | 0,675 |
31 | Сб.301-83-5 | Вкладыш нижний | 8 | 0,283 |
32 | 301-25-1 | Стопор | 16 | 0,009 |
33 | Сб.301-82-5 | Вкладыш верхний | 8 | 0,283 |
34 | 301-110A | Шайба | 48 | 0,0036 |
35 | 301-48-9 | Крышка | 1 | 3,34 |
36 | 301-84-2А 2 | Шпилька стягивающая | 14 | 0,12 |
37 | 401-465 | Люнет | 14 | 0,0012 |
38 | 354-15 2 | Шплинт 3,2×25 | 16 | 0,0016 |
39 | 301-50-5 | Крышка | 5 | 2,045 |
40 | 402-15-1 | Маслоуловитель | 1 | 1,67 |
2 Комплектно заказывать по сб. 301-13-1 А. |

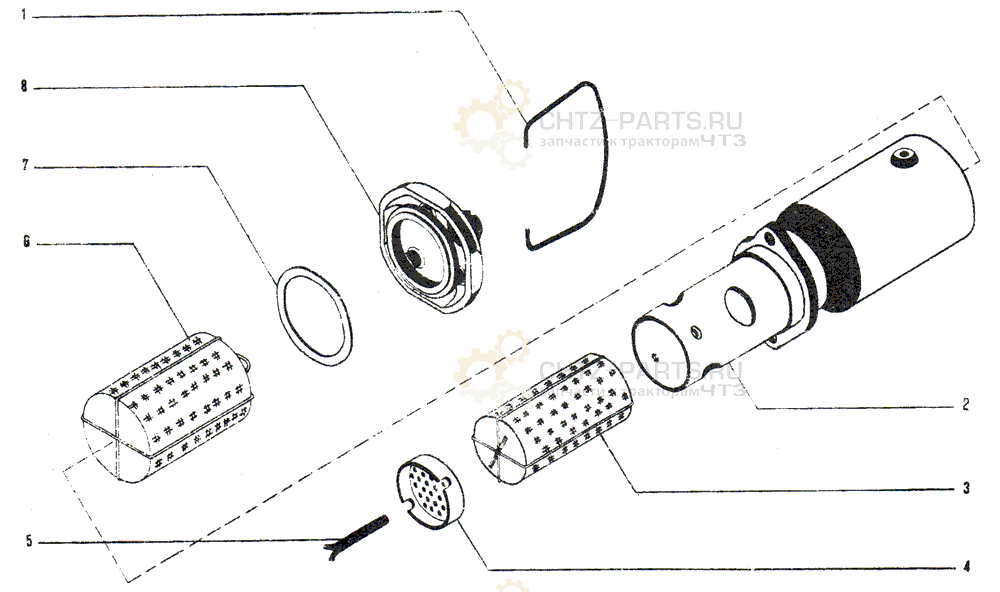

Поз. | Обозначение | Наименование | Кол-во | Масса |
— | Сб.301-08-8 | Суфлер (комплект) | 1 | 1,331 |
1 | 301-76-1 | Замок | 1 | 0,012 |
2 | 301-65-9 | Корпус суфлера | 1 | 0,5 |
3 | Сб.301-195 | Фильтр | 1 | 0,231 |
4 | 301-71-4 | Донышко | 1 | 0,005 |
5 | 301-127 | Стержень | 1 | 0,008 |
6 | Сб.301-196 | Фильтр | 1 | 0,139 |
7 | 301-68-3 | Прокладка | 1 | 0,0012 |
8 | 301-66-5Л | Крышка суфлера | 1 | 0,15 |
