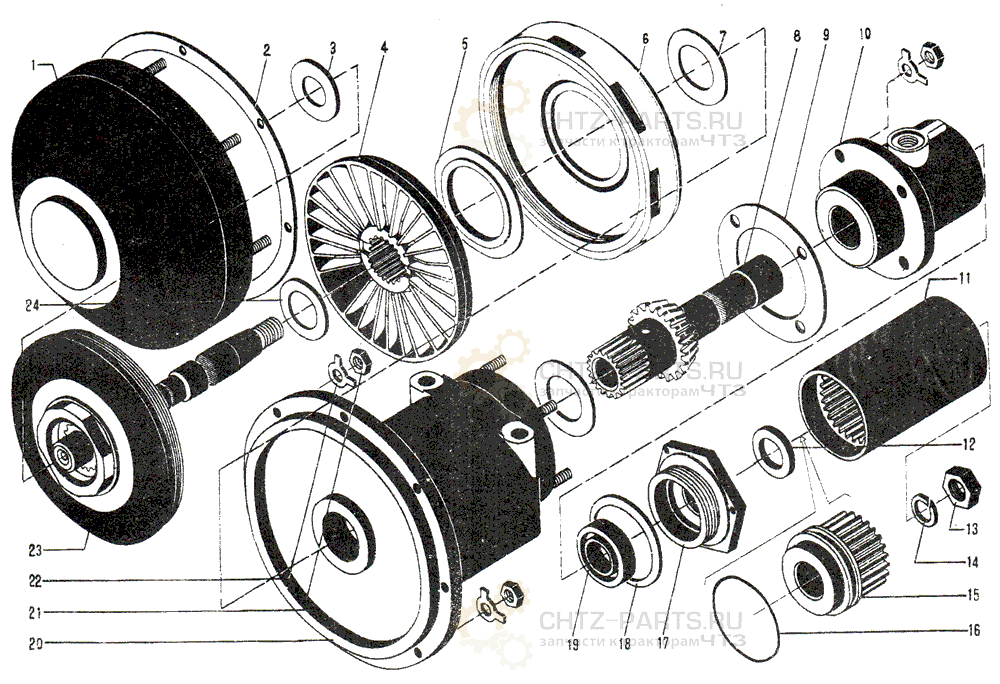

Привод к генератору ДЭТ-250
Поз.	Обозначение	Наименование	Кол-во	Масса
—	Сб.3308-00-9	Привод к генератору с турбомуфтой	1
—	Сб.3308-31	Турбинное колесо с кожухом	1	1,25
—	Сб.3308-262	Корпус уплотнения в сборе	1	0,123
1	Сб.3308-29	Подшипник	1	1,082
2	3308-222А	Прокладка	1	0,008
3	3308-218	Кольцо регулировочное	1	0,016
4	3308-241-2	Колесо насосное	1	0,35
5	3308-246-1	Втулка	1	0,06
6	3308-217-2 ²	Кожух	1	0,2
7	3308-257	Кольцо установочное	2	0,0119
8	3308-71-1	Вал горизонтальный	1	0,36
9	3308-258	Прокладка	1	0,005
10	3308-260	Подшипник	1	0,5
11	3308-235-2	Муфта	1	0,770
12	308-57-1 ³	Кольцо уплотнительное	1	0,001
13	351-61	Гайка M14×1,5	1	0,024
14	353-28	Шайба 14	1	5,355
15	3308-234-2	Втулка шлицевая	1	0,415
16	3308-289	Кольцо уплотнительное	2	0,003
17	3308-261 ³	Корпус уплотнения	1	0,109
18	3308-259А	Прокладка	1	0,0017
19	C6.411-96A ³	Манжета	1	0,0167
20	Сб.3308-07	Корпус привода генератора	1	1,818
21	351-06	Гайка М6	18	0,0006
22	353-11	Шайба стопорная 7	12	0,0011
23	Сб.3308-27-2 ²	Турбинное колесо с валом	1	1,05
24	3308-263	Кольцо	1	0,012
² Комплектно заказывать по сб.3308-31. ³ Комплектно заказывать по сб.3308-262.
