Установка электрооборудования

Наведите на номер для просмотра. Нажмите, чтобы закрепить позицию и добавить деталь в корзину.

Схема ↔ спецификация

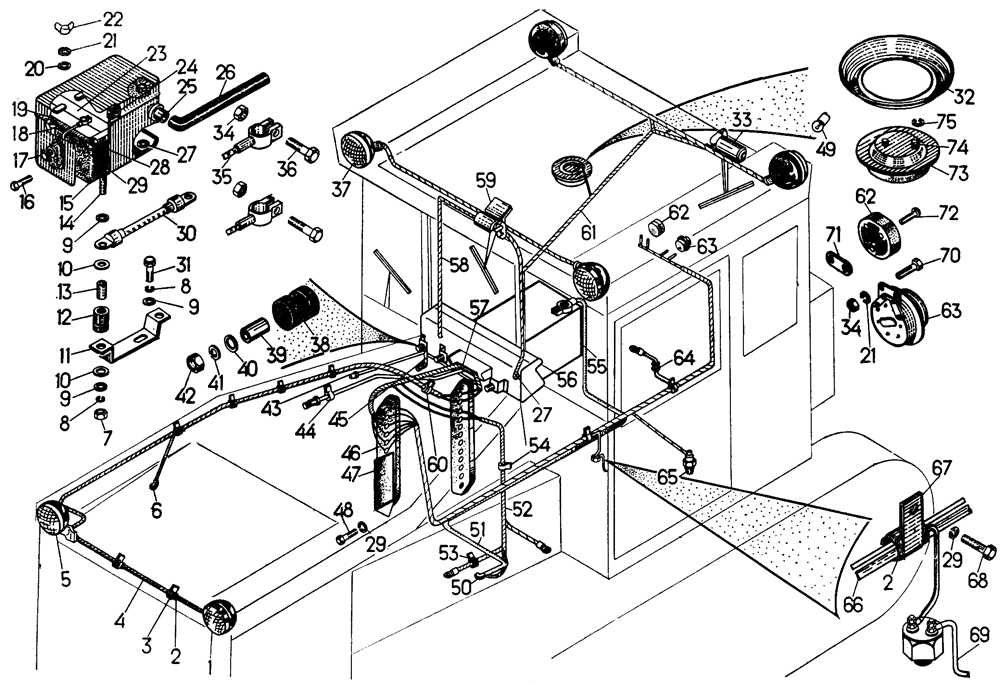

Установка электрооборудования — каталожная схема

Передвигайте схему пальцем. Масштаб меняется кнопками − и +.

Интерактивная спецификация: 75 позиций доступны для выбора; 57 ведут прямо в карточки запчастей.

Электрооборудование трактора 50-10-3СП на Т-130
#	Номер запчасти	Наименование детали	Кол-во в сборке	Товар
—-	50-10-128СП	Установка электрического стеклоочистителя СЛ-233-Д	1	Открыть 50-10-128СП Открыть СЛ-233
7	50-10-19	Кожух	1	К товару
1	24-10-258СП	Установка фары	1	К товару
2	700-40-2654	Прокладка	54	К товару
3	700-41-2661	Хомутик	2	К товару
4	50-10-126СП	Жгут 24	1	К товару
5	24-10-256СП	Установка фары	1	К товару
6	700-40-6285	Наконечник	2	К товару
7	ЗОН	Гайка	4	Уточнить
8	—	Шайба 12ОТ 65 Г 09	8	Уточнить
9	3135-1	Шайба	8	К товару
10	700-31-2218	Шайба	8	К товару
11	24-10-71	Кронштейн	2	К товару
12	700-40-3684	Кольцо	4	К товару
13	24-10-42	Втулка	1	К товару
14	2856	Болт	4	К товару
15	700-40-3682	Прокладка	1	К товару
16	—	Болт М6×16.58.019	19	Уточнить
17	—	Выключатель массы ВК-318Б	1	К товару
18	50-10-18	Стяжка	1	К товару
19	50-10-345СП	Рамка		К товару
20	31386	Шайба	4	К товару
21	—	Шайба 8Т 65Г 09	6	Уточнить
22	05573-1	Гайка	2	К товару
23	—	Батарея аккумуляторная 6СТ-75ЭМС	1	Уточнить
24	700-40-4142	Уплотнение	1	К товару
25	50-10-29	Втулка	1	К товару
26	—	Трубка 1с-24×2	0,25 м	Уточнить
27	41879	Кольцо	2	К товару
28	—	Гайка М6.6.019	7	Уточнить
29	—	Шайба 6Т 65Г 09	20	Уточнить
30	24-10-176СП	Провод 52	1	К товару
31	—	Болт М12×30.58.019	4	Уточнить
32	700-42-2297	Фланец	1	К товару
33	—	Стеклоочиститель электрический СЛ-213М	1	К товару
34	—	Гайка М8.6.019	6	Уточнить
35	24-10-463СП	Провод 51	1	К товару
36	2848	Болт	2	К товару
37	24-10-255СП	Установка фары	4	К товару
38	700-40-5028-1	Амортизатор	3	К товару
39	24-10-104	Втулка	3	К товару
40	3197	Шайба	3	К товару
41	—	Шайба 10ОТ 65Г 09	5	Уточнить
42	—	Гайка М10.6.019	4	Уточнить
43	—	Датчик температуры ТМ-100	1	Уточнить
44	700-41-2760	Хомутик	1	К товару
45	24-10-481СП	Провод 83	2	К товару
46	—	Панель соединительная ПС-12	2	К товару
48	—	Болт M6×25.58.019	4	Уточнить
49	—	Лампа накаливания А12-15	1	К товару
50	700-40-6286	Наконечник	1	К товару
51	50-10-242СП	Провод 49	1	К товару
52	50-10-141СП	Жгут 32	1	К товару
53	41627	Хомутик	1	К товару
54	700-41-2943	Хомутик	3	К товару
55	24-10-273СП	Ящик	1	К товару
56	18-10-394СП	Щиток приборов	1	К товару
57	700-40-5029-1	Амортизатор	2	К товару
58	50-10-238СП	Провод 39	1	К товару
59	—	Стеклоочиститель электрический СЛ-233	1	К товару
60	700-41-2664	Хомутик	7	К товару
61	50-10-237СП	Жгут 1	1	К товару
62	—	Штепсельная розетка ПС-300А-100	1	К товару
63	—	Сигнал С-56Г; С-311	1	К товару
64	700-40-3140	Кольцо	1	К товару
65	—	Датчик давления топлива ММ111А	1	К товару
66	50-10-130СП	Жгут 26	1	К товару
67	700-41-2636	Хомутик	13	К товару
68	—	Болт М6×14.58.019	13	Уточнить
69	24-10-468СП	Провод 81	1	К товару
70	—	Болт М8×20.58.019	2	Уточнить
71	18-10-94	Перемычка	1	К товару
72	—	Винт B2M5-8g×35.58.019	3	Уточнить
73	—	Плафон ПК-201	1	К товару
74	—	Винт B1M5-8g×16.58.019	2	Уточнить
75	—	Шайба 5Т 65 Г 09	2	Уточнить
