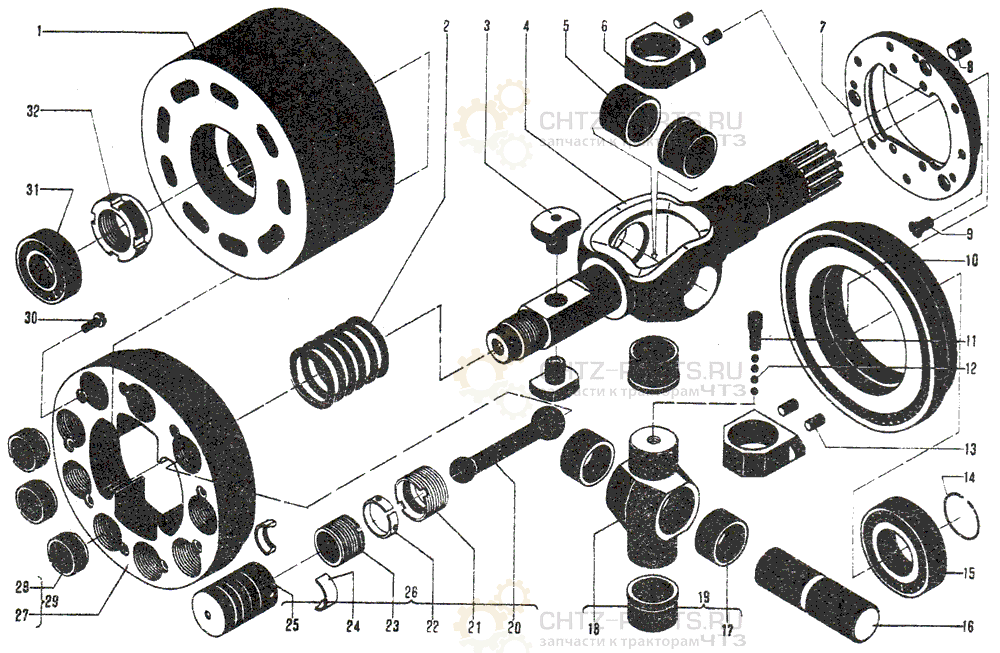

933.02.0145СБ Ротор ДЭТ-250
Поз.	Обозначение	Наименование	Кол-во	Масса
1	933.02.72	Барабан	1	22,0
2	3859a	Пружина	1	0,253
3	3861	Шпонка	2	0,12
4	933.02.73	Вал	1	5,8
5	933.02.57	Втулка	4	0,11
6	933.02.59	Вкладыш	2	0,29
7	933.0267	Опора	1	0,96
8	3892	Штифт	3	0,012
9	933.02.131	Винт	6	0,004
10	903.01.174	Комбинированный роликовый упорно-радиальный подшипник 609925К1	1	3,81
11	933.02.23	Винт	1	0,015
12	ГОСТ 3722—81	Шарик B8-200±50	15	0,0008
13	933.02.77	Штйфт цилиндрический	4	0,006
14	447-23	Кольцо стопорное	1	0,005
15	ГОСТ 8328—75	Подшипник 32209Л2	1	0,55
16	933.02.56	Палец	1	1,165
17	933.02.58	Втулка	2	0,09
18	933.02.55	Шарнир	1	1,41
19	933.02.0116	Шарнир	1	1,58
20	933.02 60	Шток	1	0’4
21	933.02.165	Гайка	1	0 082
22	933.02.163	Кольцо стопорное	1	0,004
23	933.02.243	Втулка	1	0,057
24	933.02.63	Вкладыш	2	0,038
25	933.02.161	Поршень	1	0,38
26	933.02.0143	Поршень	9	0,95
27	933.02.166	Диск	1	7 8
28	933.02.167	Вкладыш	9	0,11
29	933.02.0146	Диск	1	9,0
30	902.01.7	Винт стопорный	9	0,006
31	ГОСТ 8328—75	Подшипник 42207М	1	0,36
32	903.01.215	Гайка стопорная	1	0,17
