Установка гидросистемы на Т-130  ↓

Установка гидросистемы Т-130 Б-130



Установка гидросистемы на Т-130
Поделиться
  • 18-26-23СП — Т-130МГ-1, Т-130МГ, Т-130МГ-2, Т130МГ-3, Т-130МГ-4;
  • 48-26-2СП — Т-130МБГ-1, Т-130МБГ-3.

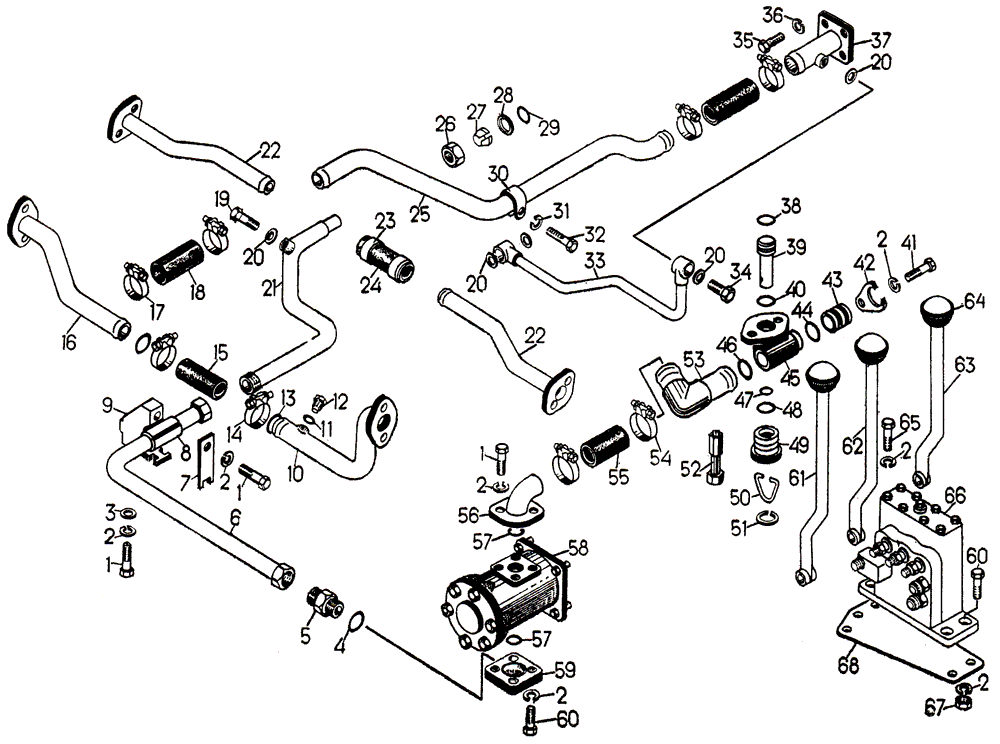

Установка гидросистемы на Т-130
# Номер запчасти Наименование детали Кол-во в сборке
— 18-26-530СП Распределитель 1
— 48-26-115СП Кран 1
1 2816 Болт 4
2 — Шайба 12ОТ 65Г 09 15
3 31372 Шайба 1
3t — Кольцо 035-043-46-2-2 1
4 46764 Кольцо 1
5 18-26-551 Штуцер 1
6 18-26-335СП Труба 1
7 18-26-968 Планка 1
8 700-40-6273 Прокладка 1
9 18-26-969 Кронштейн 1
10 18-26-518СП Труба 1
11 — Кольцо 018-022-25-2-2 1
12 18-26-350СП Пробка магнитная 1
13 700-40-2062 Кольцо 4
14 700-41-2223СП Хомут 21
15 700-46-2141 Рукав 1
16 18-26-517СП Труба 1
17 18-26-320СП Хомут 4
18 700-40-5968 Рукав 2
19 28458 Болт 1
20 40920 Кольцо 4
21 18-26-374СП Труба 1
22 50-26-334СП Труба 2
23 — Хомут 30 2
24 700-40-3486 Рукав 1
25 50-26-131СП Труба 1
26 261169 Гайка 1
27 261170 Цанга 1
28 37-26-313 Проставка 1
29 46856 Кольцо 1
30 700-41-2985 Хомут 1
31 — Шайба 10ОТ 65Г 09 1
32 — Болт М10×20.58.019 1
33 50-26-124СП Труба 1
34 P150-075 Штуцер 1
35 — Болт М8×25.58.019 4
36 — Шайба 8Т 65Г 09 4
37 18-26-299СП Труба 1
39 18-26-396 Поршень 1
40 700-40-2154 Кольцо 1
41 — Болт M12×25.58.019 1
42 18-15-113 Планка 1
43 18-26-678 Втулка 1
44 — Кольцо 032-040-46-2-2 1
45 48-26-30 Корпус 1
46 — Кольцо Н1-55X48-2 1
47 — Кольцо 022-028-36-2-2 1
48 401063 Кольцо 1
49 18-26-397 Втулка 1
50 18-26-616 Фиксатор 1
51 700-58-2303 Кольцо 1
52 18-26-674 Втулка 1
53 48-26-135СП Патрубок 1
54 37-26-139СП Хомут 2
55 700-40-3552 Рукав 1
56 18-26-441СП Патрубок 1
57 — Кольцо 060-070-58-2-2 2
58 50-26-85СП Установка привода насоса 1
59 48-26-16-1 Муфта угловая 1
60 28556 Болт 8
61 18-26-879 Рычаг 1
62 18-26-879-01 Рычаг 1
63 18-26-879-02 Рычаг 1
64 13310СП Рукоятка 3
65 2856 Болт 2
66 — Распределитель Р150-13 1
67 3011 Гайка 2
68 18-26-436 Планка 1
