Крылья Т-130 Б-130 каталог ЧТЗ в Челябинске

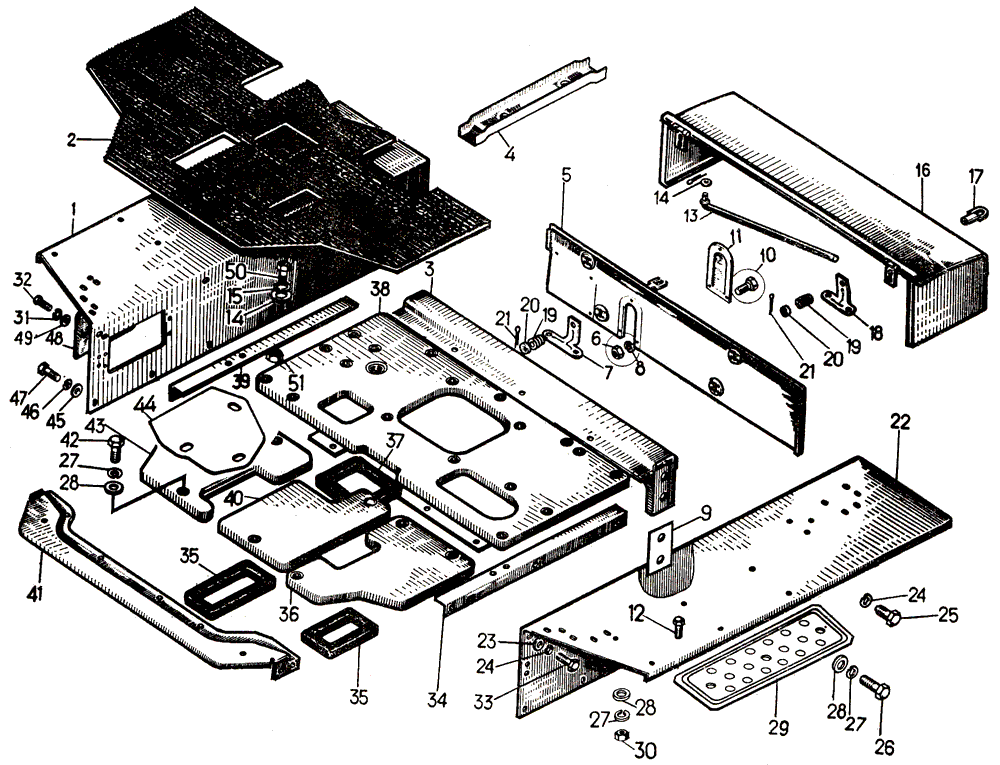

Площадка и крылья на Т-130
#	Номер запчасти	Наименование детали	Кол-во в сборке
1	50-24-107	Крыло
2	24-24-126СП	Коврик	1
3	50-24-162СП	Балка	1
4	50-24-143СП	Ребро
5	18-24-171	Щиток	1
6	—	Гайка М6.6.019	3
7	24-24-54	Кронштейн	2
8	—	Шайба 6Т 65Г 09	3
9	50-24-145	Планка	2
10	—	Болт М16×16.58.019	3
11	18-24-173	Крышка	1
12	—	Болт М12×25.58.019	6
13	20-24-116СП	Упор	1
14	31386	Шайба	10
15	—	Шайба 8Т 65Г 09	6
16	48-24-101СП	Щиток	1
16	48-24-102СП	Щиток для болотоходных тракторов	1
17	18-25-32	Упор	2
18	20-24-39	Кронштейн	4
19	38385	Пружина	1
20	18-25-31	Шайба-колпачок	2
21	—	Шплинт 3,2×18	2
22	50-24-106	Крыло	i
23	3178	Шайба	4
24	—	Шайба 16ОТ 65Г 09	8
25	—	Болт M16×40.58.019	4
26	—	Болт M12×30.58.019	5
27	—	Шайба 12ОТ 65Г 09	6
28	3135	Шайба	6
29	50-24-108	Пластина	2
30	3011	Гайка	4
31	—	Шайба 10ОТ 65Г 09	2
32	—	Болт М10×40.58.019	2
33	28431	Болт	4
34	24-24-114СП	Уголок левый	1
35	700-40-3158	Прокладка	2
36	24-24-113СП	Панель передняя левая	1
37	700-40-3157	Прокладка	I
38	24-24-112СП	Панель задняя	1
39	18-24-154СП	Уголок правый	1
40	24-24-123СП	Панель средняя	1
41	24-24-124СП	Балка передняя	1
42	—	Болт M12×55.58.019	4
43	18-24-180СП	Панель передняя правая	1
44	50-24-122	Накладка	1
45	31109	Шайба	14
46	—	Шайба 20ОТ 65Г 09	14
47	—	Болт М20×45.88.019	14
48	18-24-178	Крышка	1
49	31308	Шайба	2
50	—	Болт М8×20.58.019	6
51	—	Гайка М8.6.019	4
