Установка отопителя кабины на Т-130

/
с НДС 22%

Описание

Точные переходы в карточки товаров: 45. Для остальных позиций доступен подбор по каталогу.

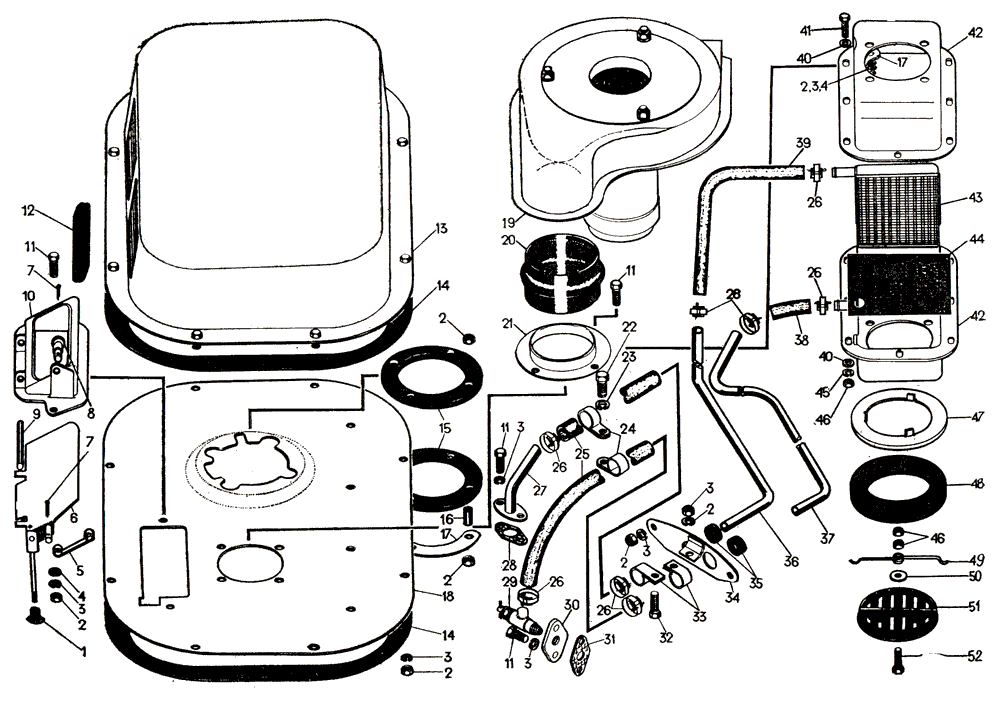

Установка отопителя кабины 50-47-2СП на Т-130
#	Номер запчасти	Наименование детали	Кол-во в сборке	Товар
—	50-47-109СП	Теплообменник	1	К товару
—	50-47-110СП	Корпус	1	К товару
1	17-74-207	Рукоятка	1	К товару
2	—	Гайка М8.6.019	25	Уточнить
3	18-47-65	Палец	1	К товару
3	—	Шайба 8Т 65Г 09	21	К товару
4	31386	Шайба	6	К товару
5	18-47-64	Пластина	1	К товару
6	60-47-113СП	Заслонка	1	К товару
7	—	Шплинт 2,5×14	2	Уточнить
9	24-47-13	Ось	1	К товару
10	50-47-48	Корпус	1	К товару
11	—	Болт М8×20.58.019	10	Уточнить
12	700-40-4777	Уплотнение	1	К товару
13	50-47-108СП	Кожух	1	К товару
14	700-40-6520	Прокладка	4	К товару
15	700-40-6125	Прокладка	2	К товару
16	18-26-538	Втулка	4	К товару
17	60-47-16	Планка	4	К товару
18	62-47-117СП	Плита	1	К товару
19	50-57-101 СП	Вентилятор-пылеотделитель	1	К товару
20	700-40-6522	Патрубок	1	К товару
21	60-47-7	Фланец	1	К товару
22	—	Болт М10×22.58.019	1	Уточнить
23	—	Шайба 10ОТ 65Г 09	1	К товару
24	261115	Хомут	2	К товару
25	700-46-2123-02	Рукав	2	К товару
26	—	Хомут 26	8	Уточнить
27	50-47-111СП	Патрубок	1	К товару
28	700-40-2969	Прокладка	1	К товару
29	Кр29-8101010	Кран Кр29	1	К товару
30	50-47-31	Фланец	1	К товару
31	40984	Прокладка	1	К товару
32	—	Болт M8×25.58.019	1	Уточнить
33	700-41-2943	Хомут	2	К товару
34	50-47-115СП	Заглушка	1	К товару
35	41879	Кольцо	2	К товару
36	50-47-42	Трубка	1	К товару
37	50-47-41	Трубка	1	К товару
38	700-46-2123-01	Рукав	1	К товару
39	700-46-2123	Рукав	1	К товару
40	—	Шайба 6.02.19	16	К товару
41	—	Болт M6×20.58.019	8	Уточнить
42	60-47-8	Кожух	2	К товару
43	—	Радиатор отопителя ОТ.2.13.010	1	К товару
44	700-40-6115	Прокладка	2	К товару
45	—	Шайба 6Т 65Г 09	8	К товару
46	—	Гайка М6.6.019	2	Уточнить
47	50-47-38	Кольцо	1	К товару
48	700-40-6523	Уплотнение	1	К товару
49	50-47-45	Зажим	1	К товару
50	31453	Шайба	1	К товару
51	50-47-44	Воздухораспределитель	1	К товару
52	—	Болт М6×25.58.019	1	Уточнить
