Тележка гусеницы для болотохода Т-130 Б-130 в Челябинске

Описание

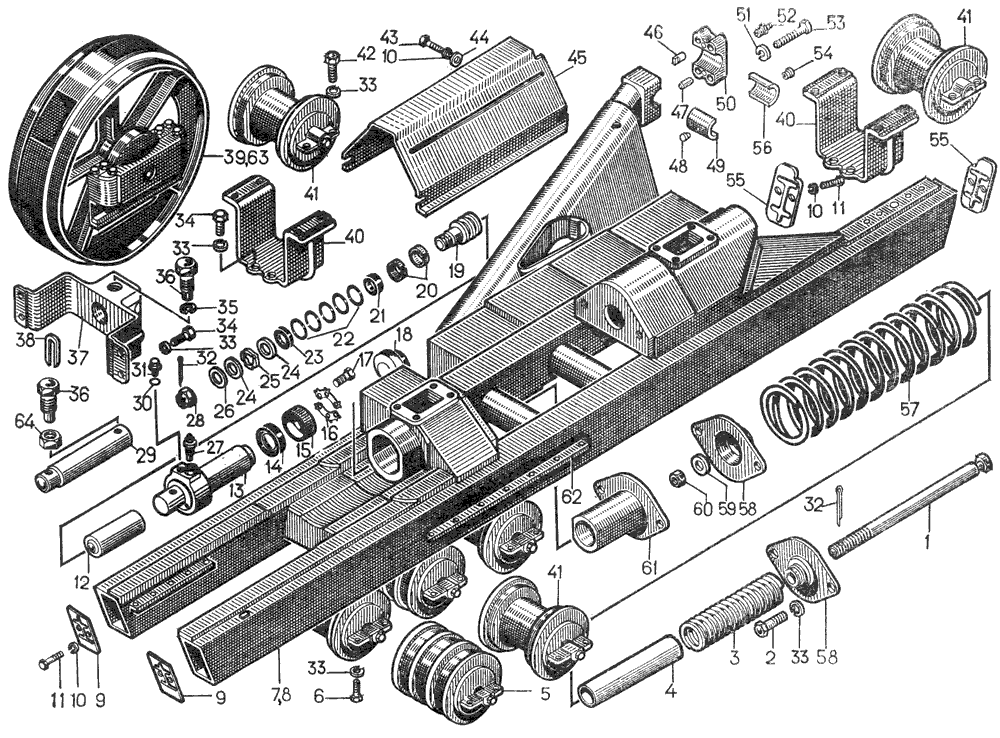

Тележка гусеницы для болотохода на Б-130
#	Номер запчасти	Наименование детали	Кол-во в сборке
—	20-21-132СП	Механизм сдавания	1
—	50-21-134СП	Механизм натяжения	1
1	50-21-55	Стержень	2
2	—	Болт М20×45.88.019	4
3	700-38-2153	Пружина	2
4	20-21-26	Труба	2
5	24-21-170СП	Каток двубортный	3
6	700-28-2316	Болт	28
7	20-21-128СП	Рама тележки правая	1
8	20-21-127СП	Рама тележки левая	1
9	50-21-86	Крышка	2
10	—	Шайба 12ОТ 65Г 09	8
11	—	Болт М12×30.58.019	4
12	24-21-92	Шток	2
13	50-21-136СП ¹	Цилиндр	2
14	35-21-40	Сальник	2
15	35-21-38	Крышка	2
16	700-31-2558	Шайба	4
17	2848	Болт	12
18	35-21-34	Упор	2
19	50-21-14	Поршень	2
20	18-21-32	Кольцо	4
21	—	Кольцо КН 50X70-2	2
22	—	Кольцо М50Х70	10
23	—	Кольцо КО 50Х70-2	2
24	50-21-15	Проставка	4
25	700-58-2273	Кольцо	4
26	24-21-95	Прокладка	4
27	50-21-113СП	Клапан двойной	2
28	700-30-2195	Гайка	2
29	20-21-135СП	Проставка	1
30	—	Кольцо 014-018-25-2-2	2
31	700-37-2236	Пробка	2
32	35-21-37	Шплинт	2
33	—	Шайба 20ОТ 65Г 09	52
34	28234	Болт	12
35	—	Шайба 16ОТ 65Г 09	1
36	60-21-8	Стопор	2
37	50-21-63	Вилка	1
38	18-21-146	Прокладка	4
39	50-21-138СП	Колесо натяжное левое	1
40	20-21-64	Кронштейн	2
41	24-21-169СП	Каток однобортный	6
42	—	Болт М20×55.88.019	8
43	—	Болт М12×25.58.019	4
44	31372	Шайба	4
45	24-21-23	Щиток	1
46	700-32-2152	Штифт	1
47	32202	Штифт	1
48	21691	Штифт	1
49	21690 ²	Вкладыш	1
50	24-21-118	Крышка	1
51	—	Шайба 34Н 65Г 09	4
52	—	Масленка 1.3.Ц6	1
53	700-28-2296	Болт	4
54	21692		1
55	50-21-87	Крышка	2
56	21927 ²	Вкладыш	1
57	38391	Пружина	2
58	50-21-84	Фланец	4
59	24-21-163	Прокладка	2
60	700-30-2275	Гайка	2
61	24-21-150СП	Фланец	1
62	20-21-68	Планка	4
63	24-21-146СП	Колесо натяжное правое	1
64	—	Гайка М16×1.5-6Н019	1
¹ Заказывать комплект 50-21-161СП. ² Заказывать комплект 21-21-сб121 или ремонтные.
20-21-сб107 — левая, 20-21-сб108 — правая
