Механизм управления муфтой сцепления Т-130 Б-130 в Челябинске

Описание

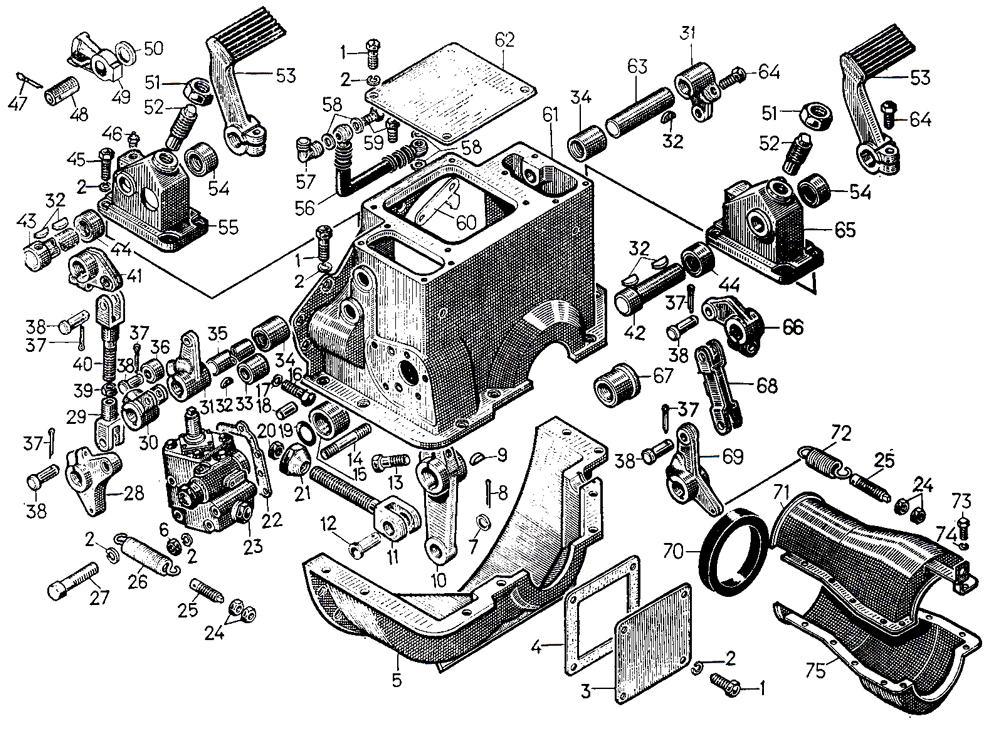

Механизм управления муфтой сцепления 24-15-3СП на Т-130
#	Номер запчасти	Наименование детали	Кол-во в сборке
—	24-15-124СП	Кожух	1
—	50-15-102СП	Колонка	1
—	50-15-104СП	Колонка	1
—	50-15-105СП	Колонка	1
1	—	Болт M10×22.58.019	7
2	—	Шайба 10ОТ 65Г 09	16
3	15234	Крышка	1
4	46173	Прокладка	1
5	21-15-119 ²	Кожух	1
6	—	Гайка M10.6.019	4
7	3193-1	Шайба	1
8	—	Шплинт 3,2×40	1
9	700-34-2029	Шпонка	1
10	24-15-90	Рычаг	1
11	50-15-30	Тяга	1
12	700-47-2091	Ось	1
13	—	Болт Ml10×35.58.019	16
14	2994	Шпилька	4
15	24-15-88	Втулка	1
16	—	Болт М12×35.58.019	6
17	—	Шайба 12ОТ 65Г 09	16
18	32333	Штифт	Z
19	—	Кольцо H1-35×28-2	1
20	50-15-34	Стопор	1
21	17377	Гайка	1
22	700-40-3278	Прокладка	1
23	24-15-118СП	Сервомеханизм	1
24	—	Гайка М8×1.6.019	4
25	06412	Винт	2
26	700-38-2073	Пружина	1
27	—	Болт 10.6g×110.58.019	16
28	24-15-64-1	Рычаг	1
29	24-15-109	Вилка	1
30	21-15-129	Рычаг	1
31	24-15-63-1	Рычаг	2
32	34128	Шпонка	9
33	17317	Палец	5
33	50-15-24	Втулка	1
34	50-15-20	Втулка	2
35	24-15-36	Ось	1
36	24-15-11	Ролик	1
37	—	Шплинт 3,2×22	5
39	3010	Гайка	1
40	24-15-126СП	Тяга	1
41	24-15-65-1	Рычаг	1
42	50-15-2	Ось	1
43	50-15-28	Ось	1
44	50-15-22	Втулка	1
45	—	Болт М10×30.58.019	1
46	—	Масленка 1.3.Ц6	1
47	—	Шплинт 4×32	2
48	50-15-30	Палец	1
49	50-15-29	Фиксатор	1
50	31109	Шайба	о
51	700-30-2238	Гайка	1
52	24-15-111	Упор	2
53	24-15-23	Педаль	2
54	50-15-23	Втулка	1
55	50-15-32	Колонка	1
56	24-15-121СП	Рукав	1
57	700-41-3010	Колено	1
58	40912	Кольцо	1
59	700-41-3069	Штуцер	1
60	24-15-51	Стрелка	1
61	24-15-102 ²	Кожух	1
62	24-15-45	Крышка	1
63	50-15-19	Ось	1
64	—	Болт М10×25.58.019	10
65	24-15-103	Колонка	1
66	24-15-104-1	Рычаг	1
67	50-15-27	Стакан	1
68	24-15-106	Тяга	1
69	24-15-105-1	Рычаг	1
70	40795 ¹	Кольцо	1
71	28-15-133СП ¹	Кожух	1
72	700-38-2279	Пружина	1
73	—	Болт М6×20.58.019	6
74	—	Шайба 6Т 65Г 09	29
75	28-15-69 ¹	Кожух	1
¹ Для болотоходных тракторов. Заказывать детали 28-15-133СП и 28-15-134СП. ² Заказывать детали 21-15-119 и 24-15-102.
