Система охлаждения двигателя

Наведите на номер для просмотра. Нажмите, чтобы закрепить позицию и добавить деталь в корзину.

Схема ↔ спецификация

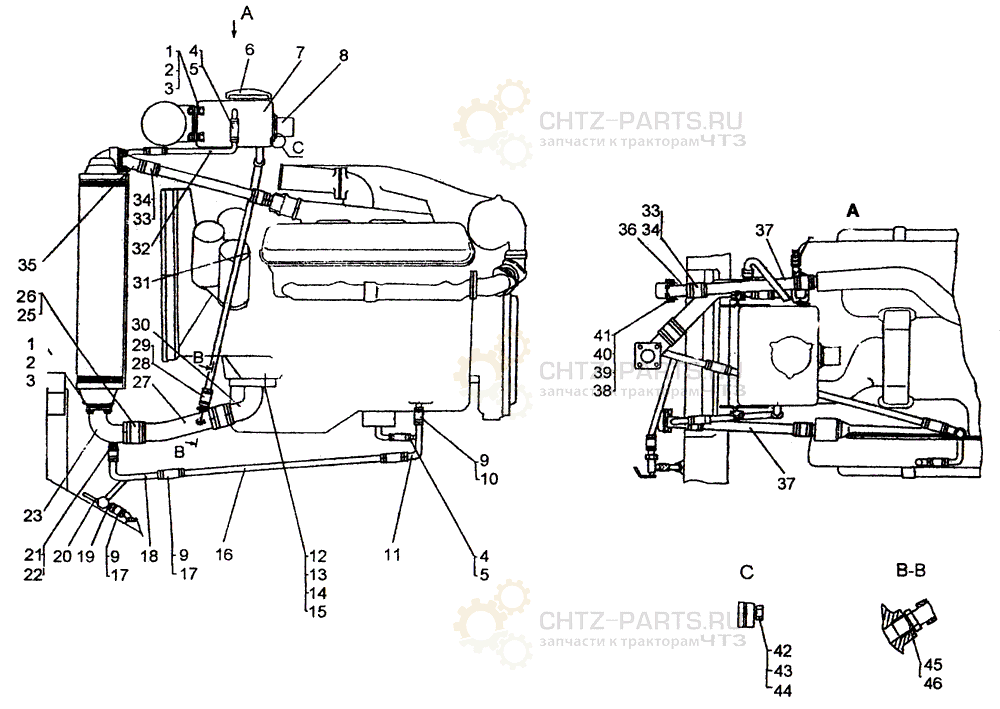

Система охлаждения двигателя — каталожная схема

Передвигайте схему пальцем. Масштаб меняется кнопками − и +.

Интерактивная спецификация: 46 позиций доступны для выбора; 32 ведут прямо в карточки запчастей.

Система охлаждения двигателя ДЭТ-320
Поз.	Обозначение	Наименование	Кол.	Товар
-	749-08-5CΠ	Система охлаждения двигателя		К товару
1	-	Болт M12-6g×30.58.019	8	Уточнить
2	-	Шайба 12 ОТ 65Г09	8	Уточнить
3	-	Шайба 12.02.3κπ 019	8	Уточнить
4	700-41-2235-05CΠ	Хомут	6	К товару
5	700-40-3480	Рукав	3	К товару
6	-	Крышка тип 2 A 21.05.480СП	1	Уточнить
7	749-08-267CΠ	Бачок	1	К товару
8	-	Датчик-реле уровня жидкости двухпозиционный ДРУ-1	1	К товару
9	700-41-2235-09CΠ	Хомут	10	К товару
10	-	Рукав-деталь18-28-60-0,5(5)	2×0,06 M	К товару
11	749-08-265CΠ	Труба	1	К товару
12	700-40-9230	Прокладка	1	К товару
13	-	Болт M10-6g×30.58.019	2	Уточнить
14	-	Шайба 10 ОТ 65Γ 09	2	Уточнить
15	31308	Шайба 10.01.10.019	2	К товару
16	749-08-281	Труба	1	К товару
17	700-40-3485	Рукав	3	К товару
18	749-08-266CΠ	Труба	1	К товару
19	749-08-271 СП	Труба	1	Уточнить
20	748-08-304СП	Кран	1	К товару
21	700-57-1065	Штуцер	1	К товару
22	-	Кольцо 20×26	1	Уточнить
23	749-08-274	Патрубок	1	К товару
24	700-40-9229	Прокладка	1	К товару
25	700-40-3504	Рукав	2	К товару
26	700-41-2222СП	Хомут	4	К товару
27	749-08-273СП	Труба	1	К товару
28	700-40-3492	Рукав	2	К товару
29	700-41-2235-1ЗСП	Хомут	4	Уточнить
30	749-08-296	Патрубок	1	К товару
31	749-08-293	Труба	1	К товару
32	749-08-292	Труба	1	К товару
33	700-40-3495	Рукав	4	К товару
34	700-41-2235-21СП	Хомут	8	К товару
35	749-08-269СП	Патрубок	1	К товару
36	749-08-269-01 СП	Патрубок	1	Уточнить
37	749-08-284	Труба	2	К товару
38	31386	Шайба 8.02.3κπ 019	8	К товару
39	-	Шайба 8T 65Γ 09	8	Уточнить
40	-	Болт M8-6g×25.88.35	8	Уточнить
41	700-40-9225	Прокладка	2	К товару
42	714-08-268	Прокладка	1	К товару
43	-	Болт M8-6g×12.88.35	8	Уточнить
44	-	Шайба 6Т 65Г09	8	Уточнить
45	700-57-1064	Штуцер	1	К товару
46	-	Кольцо 30×36	1	Уточнить
