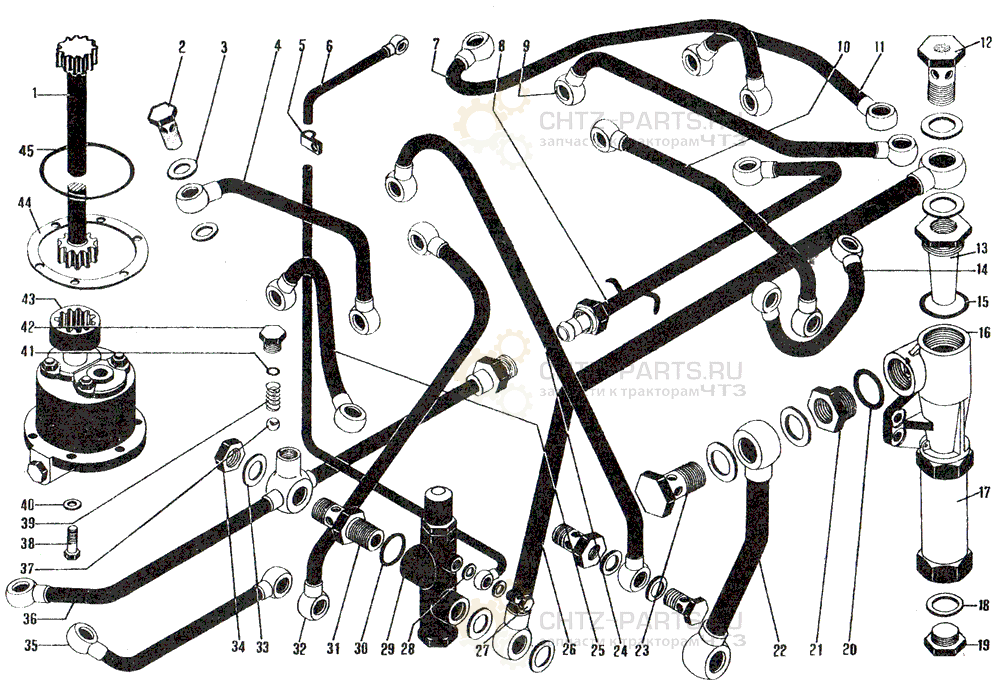

Поз. | Обозначение | Наименование | Кол-во | Масса |
1 | 748-60-164 | Валик | 1 | 1,85 |
2 | 748-60-130 | Штуцер | 22 | 0,094 |
3 | MH 4152-62 |
Кольцо 20×26 |
44 | |
4 | 748-60-148СП | Труба | 1 | 0,33 |
5 | 700-41-3339 | Хомутик | 1 | 0,0088 |
6 | 748-60-242СП | Труба | 1 | 0,201 |
7 | 748-60-151СП | Труба | 1 | 0,33 |
8 | 748-60-145СП | Трубопровод | 1 | 0,33 |
9 | 748-60-289СП | Труба | 1 | 0,55 |
10 | 748-60-154СП | Труба | ɪ | 0,31 |
11 | 748-60-237СП | Труба | 1 | 0,365 |
12 | 700-41-3402 | Штуцер | 2 | 0,293 |
13 | 748-60-380 | Штуцер | 1 | 0,323 |
14 | 748-60-236СП | Труба | 1 | 0,65 |
15 | 46588 | Кольцо | 1 | 0,008 |
16 | 748-60-384 | Корпус | 1 | 1,04 |
17 | 748-60-287СП | Бункер | 1 | 0,95 |
18 | 700-40-260-16 | Прокладка | 1 | 0,0008 |
19 | 700-37-2234 | Пробка | 1 | 0,126 |
20 | 46764 | Кольцо | 2 | 0,0012 |
21 | 748-60-172 | Ввертыш | 1 | 0,155 |
22 | 748-60-281СП | Труба | 1 | 0,875 |
23 | 700-41-3387 | Болт поворотного угольника | 2 | 0,335 |
24 | 748-60-290СП | Труба | 1 | 0,61 |
25 | 748-60-153СП | Труба | 1 | 0,31 |
26 | 748-60-288СП | Труба | 1 | 0,95 |
27 | 700-28-2457 | Болт поворотного угольника | 2 | 0,02 |
28 | MH 4152—62 | Кольцо 12×16 | 4 | |
29 | 748-60-241СП | Клапан | 1 | 24 |
30 | ГОСТ 18829—73 | Кольцо У-40×35-2 | 1 | |
31 | 748-60-185 | Болт | 1 | 0,39 |
32 | 748-60-238СП | Труба | 1 | 0,36 |
33 | 700-40-260-20 | Прокладка | 2 | 0,0017 |
34 | 700-30-316 | Гайка | 1 | 0,60 |
35 | 748-60-269СП | Труба | 1 | 0,65 |
36 | 748-60-199СП | Трубопровод | 1 | 0,897 |
37 | ГОСТ 3722—81 | Шарик Б16-100 | 1 | |
38 | ГОСТ 7796—70 | Болт 3М10-6g×25.58.019 | 10 | |
39 | 700-38-804 | Пружина | 1 | 0,007 |
40 | ГОСТ 11371—78 | Шайба 10.02 | 10 | |
41 | ГОСТ 11371—78 | Шайба 6.02 | 3 max | |
42 | 700-37-128 | Пробка | 1 | 0,115 |
43 | 748-60-276СП | Hacoc | 1 | 11,04 |
44 | 748-60-89 | Прокладка | 1 | 0,005 |
45 | 700-40-4451 | Кольцо уплотнительное | 1 | 0,017 |

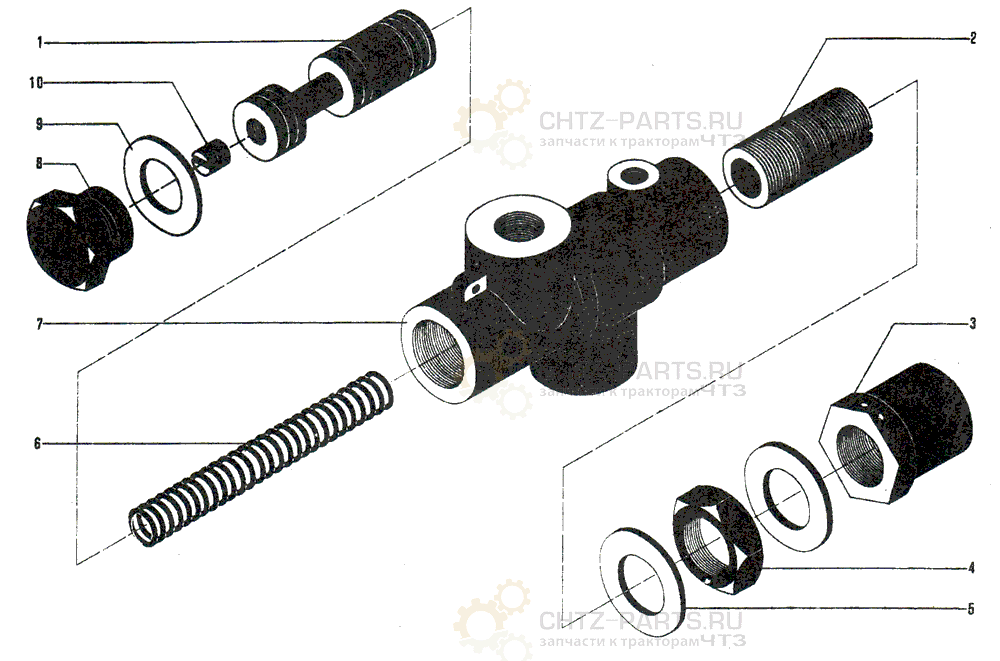

Поз. | Обозначение | Наименование | Кол-во | Масса |
1 | 748-60-182 | Золотник | 1 | 0,21 |
2 | 748-60-197 | Винт | 1 | 0,29 |
3 | 748 60-191 | Колпачок | 1 | 0,28 |
4 | 700-30-316 | Гайка | 1 | 0,06 |
5 | 700-40-260-20 | Прокладка | 2 | 0,0017 |
6 | 700-38-889 | Пружина | 1 | 0,079 |
7 | 748-60-343 | Корпус | 1 | 1,525 |
8 | 700-37-142 | Пробка | 1 | 0,22 |
9 | MH 4152—62 | Кольцо 33×39 | 1 | |
10 | 748-60-188 | Дроссель | 1 | 0,0042 |

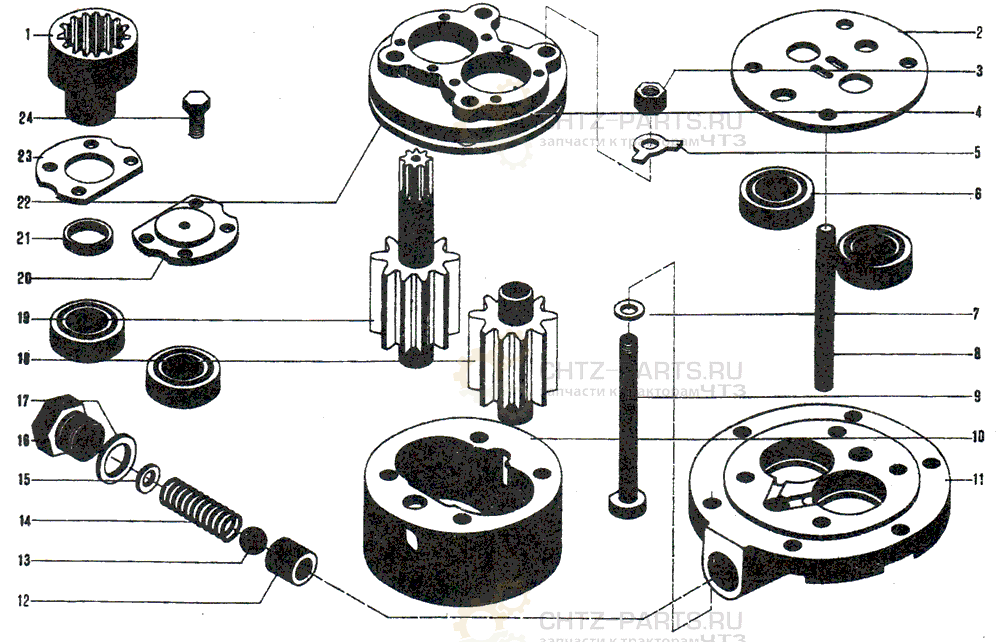

Поз. | Обозначение | Наименование | Кол-во | Масса |
1 | 748-60-165 | Муфта | 1 | 0,38 |
2 | 748-60-84 | Плита | 1 | 0,47 |
3 | ΓΠШ-М10×1 | Гайка шестигранная специальная | 4 | 0,015 |
4 | 748-60-359 | Крышка | 1 | 1,182 |
5 | 700-31-944 02 | Шайба стопорная | 4 | 0,002 |
6 | ГОСТ 4657—79 | Подшипник 4074104 | 4 | |
7 | MH 4152-62 | Кольцо 12×16 | 2 | |
8 | 700-29-2419 | Шпилька | 2 | 0,07 |
9 | 748-60-46 | Болт | 2 | 0,135 |
10 | 748-60-272 | Корпус | 1 | 2,48 |
11 | 748-60-358 | Крышка | 1 | 3,424 |
12 | 748-60-245 | Гнездо | 1 | 3,424 |
13 | ГОСТ 3722—81 | Шарик Б19-200 | 1 | |
14 | 700-38-700 | Пружина | 1 | 0,032 |
15 | 700-31-601 | Шайба | 3 | 0,001 |
16 | 700-37-2051 | Пробка | 1 | 0,125 |
17 | 700-40-260-17 | Прокладка | 3 max | 0,0009 |
18 | 748-60-362 | Колесо зубчатое | 1 | 0,825 |
19 | 748-60-361 | Колесо зубчатое | 1 | 0,885 |
20 | 748-60-162 | Крышка | 1 | 0,05 |
21 | 748-60-366 | Втулка | 1 | 0,015 |
22 | 748-60-360 | Плита | 1 | 0,47 |
23 | 748-60-134 | Крышка | 1 | 0,045 |
24 | ГОСТ 7798 70 | Болт 3М6×14,88.019 | 8 |
