Установка топливного бака на Т-130

/
с НДС 22%

Описание

Точные переходы в карточки товаров: 51. Для остальных позиций доступен подбор по каталогу.

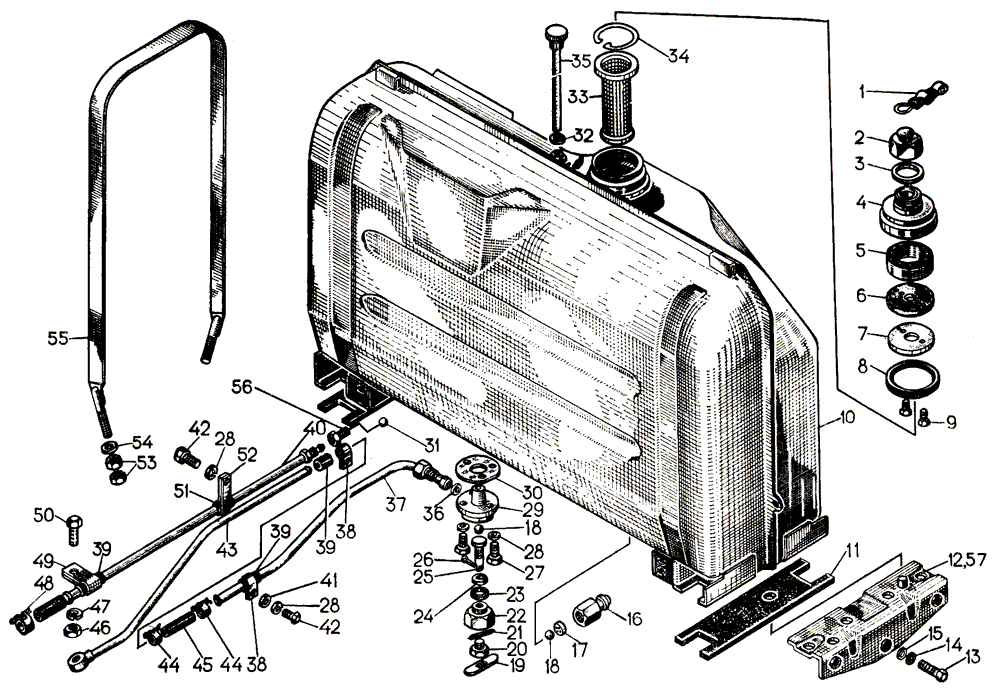

Установка топливного бака 50-25-3СП на Т-130
#	Номер запчасти	Наименование детали	Кол-во в сборке	Товар
—	25728СП	Крышка бака	1	К товару
—	25948СП	Краник	1	К товару
—	411070СП	Кран	1	К товару
—	50-25-130СП	Бак топливный	1	К товару
1	25494	Крючок	1	К товару
2	25633	Пробка	1	К товару
3	700-40-6689	Прокладка	1	К товару
4	25729	Крышка	1	К товару
5	21-25-20	Набивка	1	К товару
6	25614	Прокладка	1	К товару
7	25613	Шайба	1	К товару
8	46552	Прокладка	1	К товару
9	—	Болт М8×16.58.019	2	Уточнить
10	50-25-131СП	Бак	1	К товару
11	700-40-4417	Прокладка	2	К товару
12	50-25-136СП	Опора левая	1	К товару
13	—	Болт М16×40.58.019	6	Уточнить
14	—	Шайба 16ОТ 65 Г 09	6	Уточнить
15	700-31-2520	Шайба	6	К товару
16	41819	Штуцер	1	К товару
17	41820	Шайба	1	К товару
18	—	Шарик БIV 16 mm Н	1	К товару
19	41828	Ручка	1	К товару
20	411066	Штуцер	1	К товару
21	46740	Набивка	2	К товару
22	411065	Штуцер	1	К товару
23	700-40-260-17	Прокладка	1	К товару
24	411014	Прокладка	1	К товару
25	411067	Упор	1	К товару
26	—	Шплинт 3,2×18	1	Уточнить
27	—	Болт М10×22.58.019	3	Уточнить
28	—	Шайба 10ОТ 65Г 09	3	К товару
29	25947	Корпус краника	1	К товару
30	401159	Прокладка	1	К товару
31	—	Шарик БV 5 mm Н	1	Уточнить
32	700-40-260-09	Прокладка	1	К товару
33	25439СП	Фильтр	1	К товару
34	25445	Кольцо	1	К товару
35	24-25-105СП	Линейка топливомерная	1	К товару
36	70205	Прокладка	1	К товару
37	24-25-130СП	Труба	1	К товару
38	18-25-46	Хомутик	2	К товару
39	700-40-2654	Прокладка	43	К товару
40	24-25-127СП	Труба	1	К товару
41	31308	Шайба	2	К товару
42	—	Болт М10×18.58.019	3	Уточнить
43	24-25-129СП	Труба	1	К товару
44	—	Хомут 22	2	К товару
45	700-40-3434	Шланг	1	К товару
46	—	Гайка М6.6.019	1	Уточнить
47	—	Шайба 6Т 65Г 09	1	К товару
48	—	Хомут 15	1!	Уточнить
49	700-41-2636	Хомут	1	К товару
50	—	Болт М6×16.58.019	1	Уточнить
51	700-40-2973	Прокладка	1	К товару
52	08414	Скоба	1	К товару
53	3013	Гайка	8	К товару
54	31477	Шайба	4	К товару
55	50-25-134СП	Лента	2	К товару
56	25567СП	Ниппель	1	К товару
57	50-25-137СП	Опора правая	1	К товару
