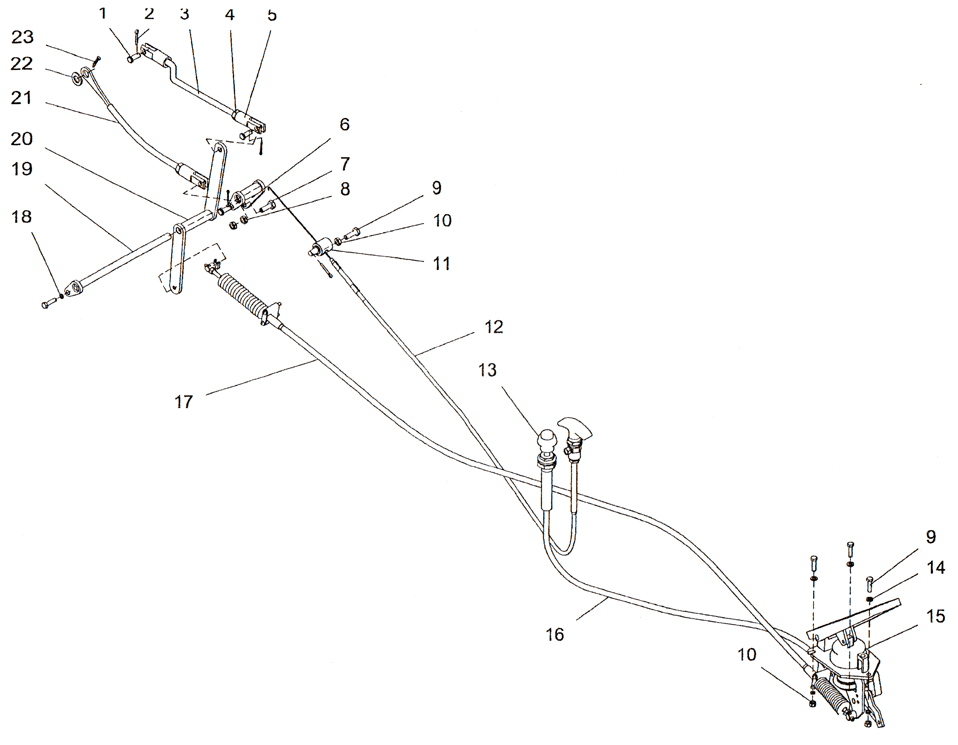

Управление всережимным регулятором ПК46
Поз. | Обозначение | Наименование | Кол. | Масса |
1 | 027 43.11.036 | Палец | 3 | 0,01 |
2 | Шплинт 2,5×20.019 ГОСТ 397-79 | 3 | 0,001 | |
3 | ПК46.13.05.010 | Тяга | 1 | 0,264 |
4 | Гайка М8-6Н.5.019 (S13) ГОСТ 5915-70 | 2 | 0,005 | |
5 | ПК46.13.05.013 | Головка тяги | 2 | 0,09 |
6 | ПК46.13.05.040 | Рычаг | 1 | 0,138 |
7 | ПК46,13.05.001 | Болт специальный | 1 | 0,017 |
8 | Гайка М8×1-6Н.5.019 (S13) ГОСТ 5915-70 | 2 | 0,004 | |
9 | Болт M6-6g×25.58.019(S10) ГОСТ 7798-70 | 5 | 0,008 | |
10 | Гайка М6-6Н.5.019 (S10) ГОСТ 5915-70 | 4 | 0,002 | |
11 | ПК46.13.05.004 | Ось | 1 | 0,093 |
12 | ПК46.13.05.015 | Доработка тросика МАЗ 5336-1115010 | 1 | 0,456 |
13 | Ручка газа стойкой регулировкой FC-293820 | 1 | 0,427 | |
14 | Шайба С6.02.019 ГОСТ 11371-78 | 4 | 0,001 | |
15 | Педаль газа FT-208991 | 1 | 0,94 | |
16 | Тросик 294013/01.60 (L=1.6 m) | 1 | 0,054 | |
17 | Тросик 732308/01.70 (L=1.7 m) | 1 | 0,468 | |
18 | Шайба 6.65Г.019 ГОСТ 6402-70 | 4 | 0,001 | |
19 | ПК46.13.05 030 | Палец | 1 | 0,242 |
20 | ПК46.13.05.050 | Рычаг | 1 | 0,406 |
21 | ПК46 13.05.020 | Тяга | 1 | 0,189 |
22 | Шайба С12.02.019 ГОСТ 11371- 78 | 1 | 0,006 | |
23 | Шплинт 3,2×20.019 ГОСТ 397-79 | 2 | 0,002 | |
Общий вес, кг | 1,77 |
