Тяговые лебедки ЛТ16 и ЛТ25 предназначена для установки в местах эксплуатации на бульдозеры типа Б10М, Б10МБ и Б10М2 производства ООО «
ЧТЗ-УРАЛТРАК», с
двигателем Д180 и его модификациями, с 6-ти или 7-микатковой тележкой, с гидромеханической или механической трансмиссией.
Бульдозеры с тяговыми лебедками ЛТ16 и ЛТ25 используются на лесозаготовительных работах, в дорожном и промышленном строительстве, в энергетической отрасли, при аварийно-спасательных работах и т.д. Состоит из опорной рамы, собственно лебедки с канатом, гидромотора с блоком управления, кронштейна с верхним поддерживающим роликом и защитного кожуха. В комплект отдельно отгружаемой лебедки входят детали, необходимые для ее монтажа на трактор.

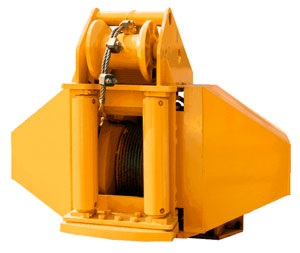

Лебедка тяговая ЛТ16
- лебедка ЛТ16 с канатом;
- комплект монтажных частей (провода, рукава, трубы, привод гидронасосов, насос НШ 32У-3, платики, шпильки, крепежные изделия);
- комплект сменных частей (прижимы, планки, скобы, крепежные изделия) для установки канатов различных диаметров;
- масса - 2525 кг;
- комплект ЗИП.
Лебедка тяговая ЛТ25/ЛТ25.01/ЛТ25.02
- лебедка ЛТ25 с канатом;
- комплект монтажных частей (провода, рукава, трубы, привод гидронасосов, насос НШ 32У-3, платики, шпильки, крепежные изделия);
- масса - 3265 кг;
- комплект ЗИП.
Технические характеристики лебедок тяговых ЛТ16 и ЛТ25
Обозначение комплектов тяговых лебедок
Наименование сборочного чертежа | Модель тяговой лебедки | Комплектность |
ЛТ25 | ЛТ16 |
Номер чертежа |
Комплект отдельно отгружаемой тяговой лебедки. | 72-508СБ | 72-511СБ | Тяговая лебедка в сборе и комплект крепежных деталей и узлов гидросистемы для установки на трактор. |
Тяговая лебедка с усилием до 25 тонн
Основные показатели | Модель тяговой лебедки |
ЛТ25 | ЛТ25.01 | ЛТ25.02 | ЛТ16 |
Назначение | Предназначена для установки на тракторы Т10М и дальнейшие использования в составе агрегата на лесозаготовительных работах, в дорожном и промышленном строительстве, в промышленном строительстве энергетической отрасли, а также в аварийно-спасательных работах. |
Тяговое усилие на нижнем слое намотки каната, т, не более | 25 | 20 | 16 | 16 |
Диаметр применяемых канатов, мм | 27 | 22 | 19,5 | 30 | 28 | 26,5 | 25 | 23 | 21 | 19,5 |
Канатоемкость барабана, м, не менее: |
- при трехслойной намотке каната; | 43 | 70 | - | - | - | - | - | - | - | - |
- при пятислойной намотке каната; | - | - | 98,5 | 73 | 100 | 104 | 135 | 143,5 | - | - |
- при семислойной намотке каната; | - | - | - | - | - | - | - | - | 185 | 230 |
Диаметр барабана, мм | 345 | 500 |
Привод лебедки | Гидравлический |
Скорость намотки каната на нижнем слое, м\с, не более: |
- в рабочем режиме; | 0,24 | 0,34 |
- в режиме холостой намотки\размотки | 0,39 | 0,5 |
Количество направляющих роликов, шт. | 1 | 4 |
Габаритные размеры, мм, не более: |
- длина; | 1180 | 1424 |
- ширина; | 1855 | 1965 |
- высота; | 1576 | 1820 |
Масса конструкционная, без каната, кг, не более | 2300 | 2825 |
Масса каната, кг, не более | 126 | 101 | 137 | 335 | 379 | 261 | 294 | 327 | 358 | 368 |
