Насос НШ-100А-3Л Т-170 Б-170 ЧТЗ в Челябинске

/
Установка насоса НШ 100А-3Л

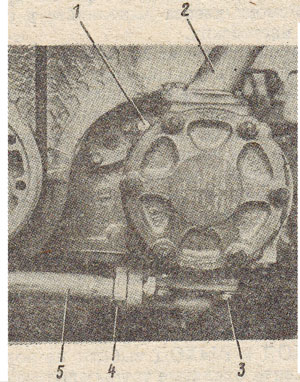

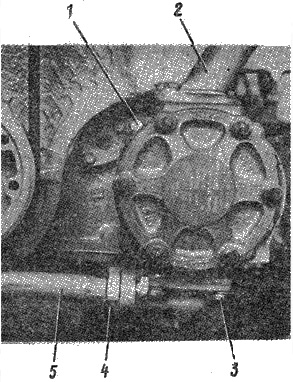

Рис. 16. Установка насоса НШ 100А-3Л

Снятие насоса НШ 100А-3Л

Выверните болты крепления переднего кожуха защиты дизеля и опустите его на шарнирах вниз. Закройте кран подвода масла к насосу на левом гидробаке. Отсоедините патрубок 2 (рис. 16), вывернув два болта крепления его фланца к насосу. Отверните на несколько оборотов накидную гайку 4 с отводящего патрубка насоса. Выверните четыре болта 3 крепления фланца отводящего патрубка к насосу. Выверните четыре болта 1 крепления насоса и, отжав книзу трубу 5, снимите его.

Не разбирайте насос НШ-100А-ЗЛ во избежание потери производительности. Ремонт насоса выполняйте в специализированных мастерских.

Установка насоса НШ 100А-3Л

Установите на вал насоса пружинное кольцо. Уложите на привалочную поверхность насоса уплотнительную прокладку. Установите насос в расточку фланца привода насоса, совместив шлицы вала насоса со шлицами муфты привода насоса, Закрепите насос болтами 1 с пружинными шайбами. Закрепите фланец отводящего патрубка на насосе четырьмя болтами 3. Затяните накидную гайку 4. Уложите во фланец патрубка 2 уплотнительное кольцо. Присоедините патрубок к насосу двумя болтами с пружинными шайбами. Откройте кран подвода масла к насосу. Поднимите передний кожух защиты дизеля и закрепите его болтами к лонжеронам.

Насос НШ-100А-3Л
