Ремонт тележки гусениц Т-170 Б-170 ЧТЗ в Челябинске


/
с НДС 20%
Описание

Снятие тележки гусениц Т-170

Разъедините гусеницу. Подставьте домкрат под балансирную рессору и поднимите переднюю часть трактора так, чтобы концы рессоры поднялись над своими опорами. Подставьте под концы рессоры жесткие опоры. Поднимите домкратом корпус бортовых фрикционов и поставьте его на жесткие опоры.

Тележка гусениц

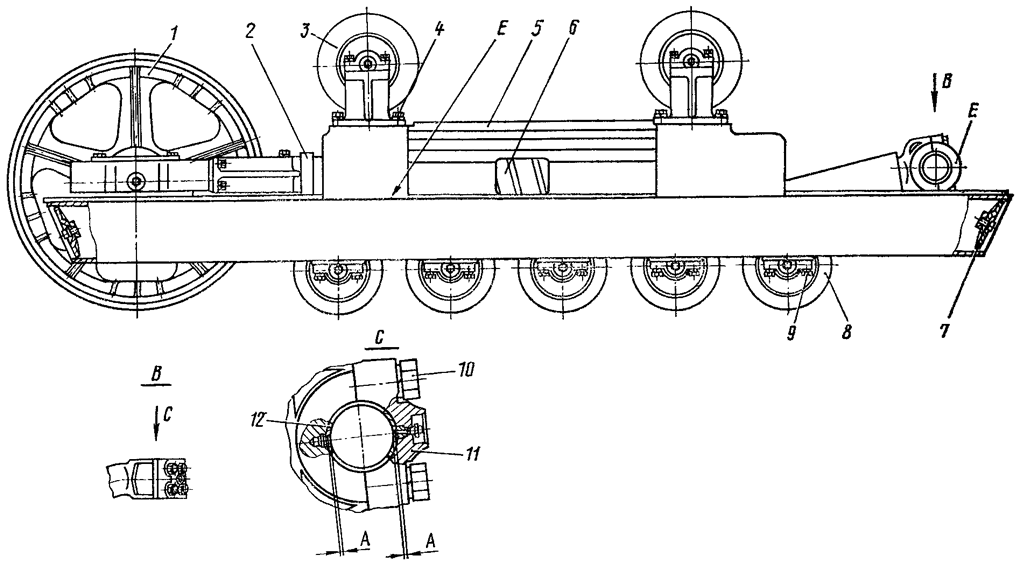

Рис. 301. Тележка гусениц

Выверните болты крепления передней и задней заглушек 7 (рис. 301) и снимите заглушки из концов прямоугольных труб рамы. Выверните шесть болтов и. снимите щиток концевого подшипника.

Приспособление для подъема тележки

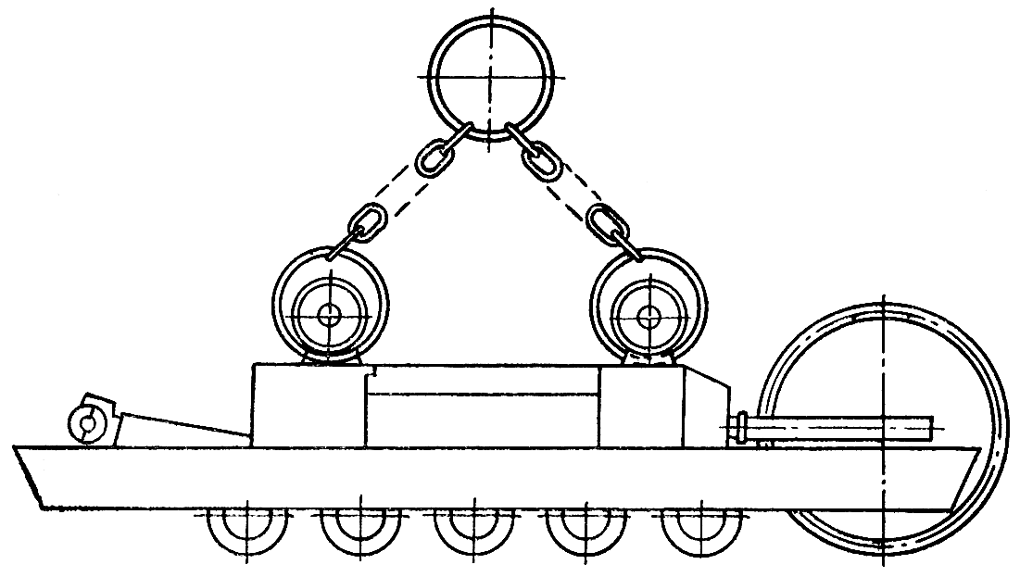

Рис. 302. Приспособление для подъема тележки

Приподнимите тележку краном с помощью приспособления (рис. 302). Выверните четыре болта крепления концевого подшипника и выньте планку из трубы рамы. Выверните четыре болта 10 (см. рис. 301) крепления крышки И пяты раскоса и снимите ее в сборе с вкладышем 12. Опустите тележку на гусеницу. Наклоните тележку гусениц в наружную сторону до выхода балансирной рессоры из кронштейна. Поднимите и переместите тележку на место ее разборки. Масса тележки 1471 кг. Поставьте крышку пяты раскоса на прежнее место.

Разборка тележки гусениц Т-170

Выверните по четыре болта 4 крепления кронштейнов поддерживающих катков и снимите катки 3 с кронштейнами. Отверните четыре болта крепления, щитка 5 и снимите щиток. Снимите натяжное колесо 1, механизм натяжения 2 и механизм сдавания 6.

Переверните раму тележки опорными катками вверх. Отверните шесть болтов крепления защитных щитков. Сверните гайки с распорок и снимите щитки. Выньте из прямоугольных труб рамы тележки-планки крепления щитков, расположенных по концам рамы. Отверните четыре болта 9 крепления первого опорного катка 8.

Приспособление для подъема опорного катка

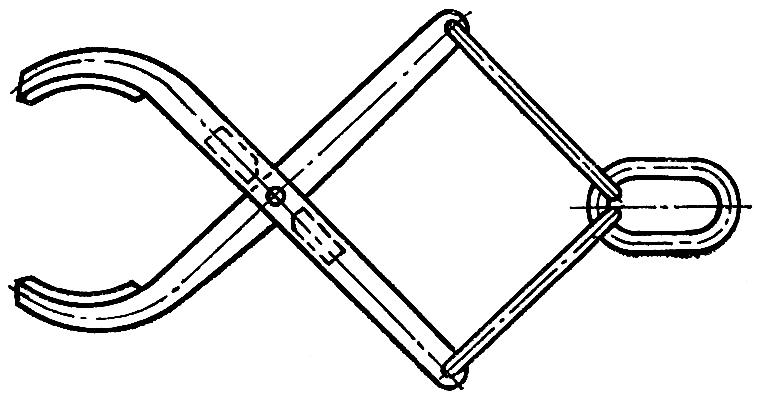

Рис. 303. Приспособление для подъема опорного катка

Прикрепите опорный каток приспособлением ( рис. 303 ) к подъемнику и снимите каток. Аналогично снимите остальные катки. Вытолкните из прямоугольных труб рамы тележки планки.

Технические требования тележки гусениц Т-170

  1. Вкладыши пят раскосов должны быть установлены комплектно. Клейма на них должны быть расположены с одной стороны.

  2. На крышке пяты тележки выбит порядковый номер рамы тележки. При сборке проверьте порядковые номера, выбитые на месте Е на раме тележки и на крышке пяты раскоса, они должны совпадать.

  3. Нормальный зазор между вкладышами пяты раскоса и шейкой полуоси бортового редуктора 0,100...0,360 мм. Допустимый зазор 1,00 мм. Предельный зазор 1,50 мм.

  4. Штифты в пяте раскоса тележки и в крышке пяты должны быть запрессованы на размер А = (4±0,24) мм.

  5. В запасные части поставляются вкладыши 21-21-сб121-Р1 с уменьшенным отверстием на 1,5 мм и наружным диаметром, увеличенным на 0,3 мм.

Сборка тележки гусениц Т-170

Установите раму тележки на подставку опорами нижних катков вверх. Прикрепите однобортный опорный каток приспособлением к подъемнику и установите на крайние задние опоры катков. Установите последовательно также двубортный, однобортный, снова двубортный и однобортный катки.

Приспособление для установки планок в прямоугольные трубы рамы тележки

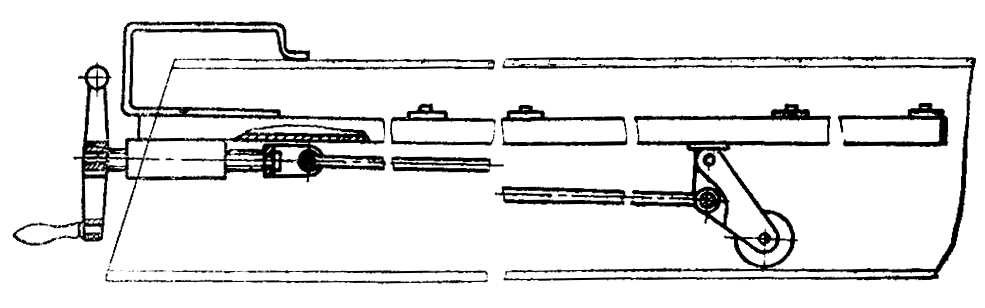

Рис. 304. Приспособление для установки планок в прямоугольные трубы рамы тележки

Заведите в прямоугольные трубы рамы тележки по две планки в каждую трубу с помощью приспособления ( рис. 304 ). Совместите металлическим стержнем диаметром 10 мм с заостренным концом отверстия рамы тележки, крышек катков и планок. Закрепите катки болтами 9 ( см. рис. 301 ) с пружинными шайбами. Установите поддерживающие катки, закрепите их кронштейны болтами 4 с пружинными шайбами. Момент затяжки болтов 9 и 4 220...280 Н-м (22...28 кгс-м). Установите защитные щитки и заверните болты с пружинными шайбами, не затягивая. Вставьте между щитками распорки и наверните на них гайки с пружинными шайбами. Затяните болты и гайки. Снимите тележку с подставки и установите ее катками вниз. Установите механизмы сдавания 6 и натяжения 2, натяжное колесо. Закрепите щиток 5 тележки четырьмя болтами с пружинными шайбами.

Установка тележки гусениц Т-170

Установите в раскос на штифт вкладыш. Соедините тележку с краном с помощью приспособления ( см. рис. 302 ) и подайте ее к трактору. Наклоните тележку в наружную сторону и заведите ее так, чтобы конец балансирной рессоры вошел в окно рамы тележки, а раскос с вкладышем должен лечь на полуось ведущего колеса. При этом установочные втулки концевого подшипника бортового редуктора должны войти в отверстия рамы тележки. Закрепите концевой подшипник на раме тележки четырьмя болтами с пружинными шайбами и планками, которые заведите в прямоугольные трубы рамы тележки. Момент затяжки болтов 250...400 Н-м (25...40 кгс-м). Проверьте порядковые номера, выбитые на местах Е на раме тележки и крышке пяты раскоса; они должны совпадать. Установите на штифты крышку 11 ( см. рис. 301 ) пяты с вкладышем 12 и прикрепите ее четырьмя болтами Ю с пружинными шайбами. Момент затяжки болтов 350...450 Н м (35...45 кгс-м). Вкладыши в раскосе и крышке пяты должны иметь одинаковые клейма, расположенные с одной стороны. Проверьте зазор между торцами обода ведущего колеса и внутренними торцами беговых дорожек катка, который должен быть не менее 4 мм с любой стороны.

Регулирование зазора между торцами обода ведущего колеса и внутренним торцом беговой дорожки опорного катка

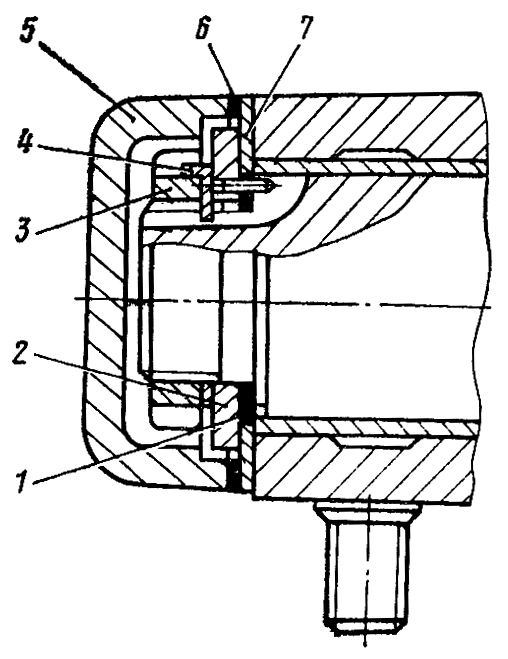

Рис. 305. Регулирование зазора между торцами обода ведущего колеса и внутренним торцом беговой дорожки опорного катка

При зазоре между наружным торцом обода ведущего колеса и торцом беговой дорожки катка менее 4 мм снимите крышку 5 ( рис. 305 ) концевого подшипника, расстопорите, отогнув пластину 4, и отверните гайку 3 с конца полуоси. Снимите с полуоси упорную шайбу 2 и добавьте необходимое количество прокладок 1. Установите снятые детали (см. раздел «Бортовой редуктор»).

При зазоре между внутренним торцом обода ведущего колеса, и торцом беговой дорожки менее 4 мм снимите крышку концевого подшипника, расстопорите и отверните е полуоси гайку. Снимите с полуоси упорную шайбу и убавьте необходимое количество прокладок. 1. Если после этого зазор остается менее 4 мм, установите между крышкой 5 и корпусом концевого подшипника одну или две прокладки 7. При этом с каждой стороны металлической прокладки ставьте картонные прокладки 6.Установите в торцы прямоугольных труб рамы тележки заглушки и закрепите их болтами с пружинными шайбами. Установите на концевой подшипник щиток и закрепите его шестью болтами с пружинными шайбами. Поднимите домкратами трактор, уберите опоры из-под рессоры и корпуса бортовых фрикционов и опустите трактор. Соедините и натяните гусеницу.
