Фильтр грубой очистки топлива Т-170 Б-170 ТНВД ЧТЗ в Челябинске

/

Снятие фильтра грубой очистки топлива Т-170

Установка фильтра грубой очистки топлива

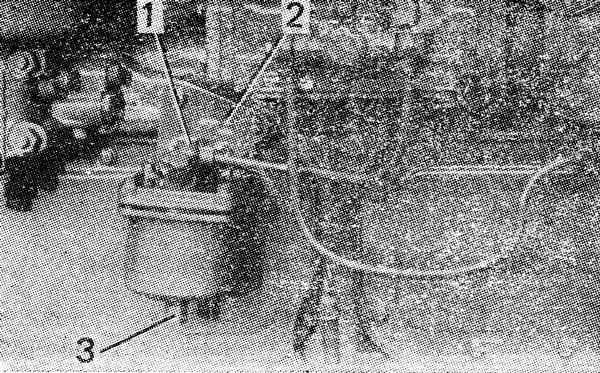

Рис. 187. Установка фильтра грубой очистки топлива

Закройте проходной кран топливного бака и слейте топливо из фильтра, вывернув пробку 3 (рис. 187) из сливного отверстия. Отсоедините от фильтра топливные трубки, вывернув пустотелые болты крепления 1. Выверните болты с гайками крепления фильтра к кронштейну 2 дизеля и снимите фильтр.

Разборка фильтра грубой очистки топлива Т-170

Фильтр грубой очистки топлива

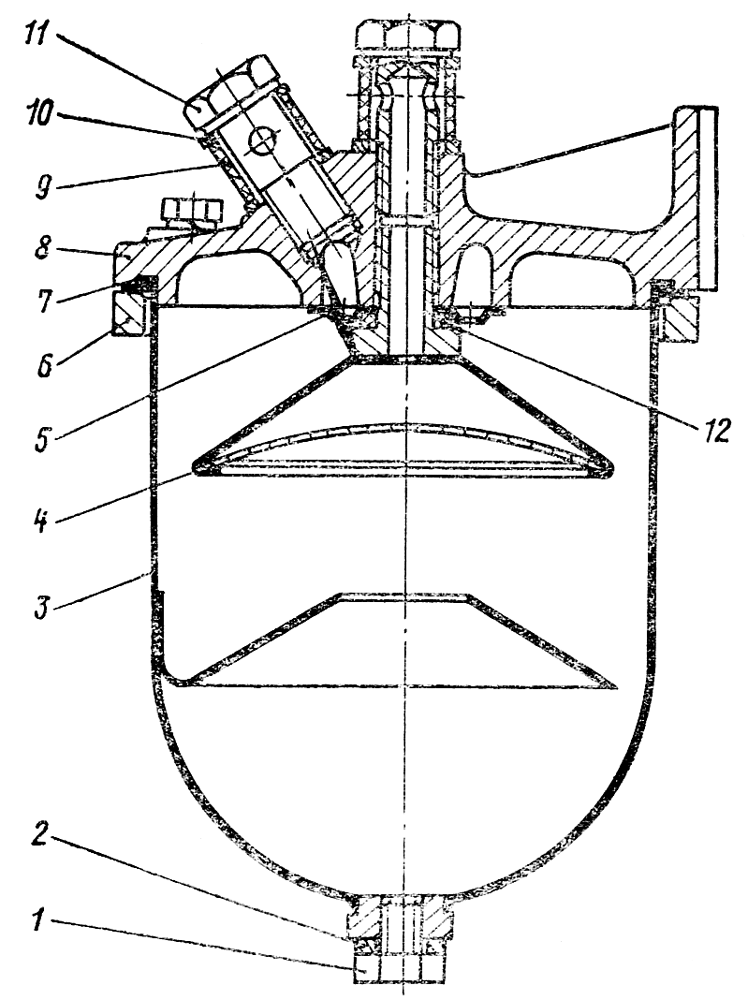

Рис. 188. Фильтр грубой очистки топлива

Выверните болты крепления корпуса фильтра 8 (рис. 188) из нажимного кольца 6 и разъедините корпус и стакан 3. Выверните из корпуса фильтра отражатель 4 с сетчатым фильтром и снимите распределитель 5.

Сборка фильтра грубой очистки топлива Т-170

Установите в корпус фильтра 8 распределитель 5 и вверните в резьбовое отверстие отражатель 4 с пружинной шайбой 12. Момент затяжки отражателя 40 Н-м (4 кгс-м).

Уложите в кольцевую канавку корпуса уплотнительное кольцо 7. Наденьте на стакан 3 нажимное кольцо 6, расположив его фаской к бурту стакана. Закрепите стакан на корпусе фильтра, ввернув в нажимное кольцо четыре болта с пружинными шайбами.

Заверните сливную пробку 1 в стакан, уложив уплотнительное кольцо 2.

После сборки испытайте фильтр дизельным топливом под давлением 200 кПа (2 кгс/см²) в течение 1,5 мин. Течь и отпотевание не допускаются.

Если собранный фильтр не сразу устанавливается на трактор, то заглушите его топливопроводящие каналы с помощью защитной фенопластовой втулки 9 и пустотелого болта 11 крепления топливопроводов. Под втулку и под болт положите уплотнительные кольца 10.

Установка фильтра грубой очистки топлива Т-170

Закрепите фильтр на кронштейне 2 ( см. рис. 187 ) дизеля болтами с пружинными шайбами и гайками. Закрепите полыми болтами 1 топливные трубки на фильтре, установив под трубку и болт уплотнительные кольца.
