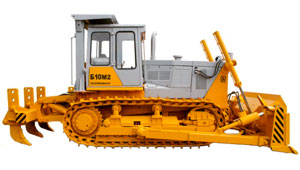

Бульдозер Б10М2 тягового класса 10 с гидромеханической трансмиссией - это современная модификация бульдозера типа Б10М, (Б-10М) производительность которого находится на уровне лучших отечественных и мировых аналогов при существенно меньшей первоначальной стоимости. В конструкции бульдозера внедрен комплекс мероприятий, который обеспечил улучшение условий труда оператора и повысил надежность наиболее ответственных узлов. Внедрены планетарные бортовые редукторы и вынесенные оси качания ходовых тележек.
Категории грунта без рыхления: I-III. Категория грунта с предварительным рыхлением: свыше III.
Рабочее место оператора бульдозера Б10М2
Современный интерьер кабины с двойными стеклопакетами, оснащение кабины отопителем-вентилятором «ZENIN-8000», использующим тепло охлаждающей жидкости, удобное расположение органов управления трактором и навесным оборудованием, подрессоренное и регулируемое сиденье, солнцезащитная шторка, хорошо читаемая панель приборов позволяют оператору чувствовать себя комфортно и работать более производительно.
Технические характеристики бульдозера Б10М2
Двигатели для бульдозера Б10М2
Модель трактора | Т10М2.0000 | Т10М2.6000 |
Модель двигателя | Д-180M1 | ЯМЗ-236Н-3 |
Тип двигателя | 4-х цилиндр., рядный,рабочий объём -14,48 л | 6-цилиндр., V-образный, рабочий объём -11,15 л |
Мощность, кВт/л.с | 132/180 | 139,7/190 |
Частота вращения коленвала, номин., об/мин | 1250 | 1800 |
Размерность диаметр/ход, мм | 150/205 | 130/140 |
Удельный расход топлива, г/л.с.ч | 160 | 162 |
Система пуска двигателя | Электростартерный или пусковой двигатель
| Электростартерный |
Воздухоочиститель | Двухступенчатый: I - центробежная очистка; II - бумажные фильтрэлементы |
Трансмиссия гидромеханическая с трёхколёсным одноступенчатым гидротрансформатором, трёхскоростной планетарной реверсивной коробкой передач. Гидромеханическая передача обеспечивает автоматическое регулирование скорости движения в зависимости от соответствующих внешних нагрузок; переключение передач без разрыва потока мощности и быстрый реверс, а также снижение динамических нагрузок в силовой передаче.
Скорость движения с двигателем Д-180М1, км/ч
Двигатель Д-180М1 |
Передача | I | II | III |
Передний ход | 0...3,17 | 0...5,62 | 0...8,86 |
Задний ход | 0...3,93 | 0...6,98 | 0...10,99 |
|
Скорость движения с двигателем ЯМЗ-236Н-3, км/ч
Двигатель ЯМЗ-236Н-3 |
Передача | I | II | III |
Передний ход | 0...3,88 | 0...6,90 | 0...10,86 |
Задний ход | 0...4,83 | 0...8,56 | 0...13,48 |
|
Тележка имеет трёхточечную подвеску с микроподрессоренной балансирной балкой и уплотнённым шарниром гусениц.
Ходовая система Б10М2
Число опорных катков, шт | 6 |
Число поддержив. катков, шт | 2 |

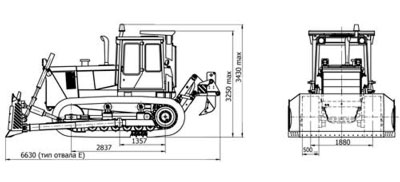

База трактора, мм | 2880 |
Ширина гусеницы, мм | 500 |
Колея, мм | 1880 |
Дорожный просвет, мм | 435 |
Удельное давление на грунт базового трактора, МПа | 0,055 |
Заправочные емкости Б10М2
Двигатель | Д-180М1 | ЯМЗ-236Н-3 |
Охлаждающая жидкость, л | 60 | 37 |
Топливный бак, л | 300 |
Картер двигателя, л | 31 | 24 |
Трансмиссия, л | 90 |
Бортовой редуктор, л (каждый) | 8 |
Гидробак, л | 90 |
Гидросистема Б10М2
Гидросистема | раздельноагрегатная |
Гидронасос | шестеренного типа НШ-100А-3Л |
Производительность, л/мин | 180 (при оборотах 1823 об/мин, с давлением 20 Мпа) |
Гидрораспределитель трехзолотниковый, четырех позиционный типа Р160. |
Фильтр полнопоточный на трассе слива с фильтрующими элементами с тонкостью очистки 25 мкм |
Гидроцилиндры, мм, (диаметр х ход штока): |
подъём отвала | 100*1250 |
перекос отвала | 160*200 |
рыхлитель | 160*450 |
Масса Б10М2
Модель | Трактор, кг | Агрегат, кг | Модель | Трактор, кг | Агрегат, кг |
Б10М2.0001ЕР | 16 370 | 21 390 | Б10М2.6000ЕР | 15 660 | 20 680 |
Б10М2.0051Е2Р | 17 170 | 22 880 | Б10М2.6050Е2Р | 16 450 | 22 180 |
