Ведущее колесо, лабиринтное уплотнение, проставка на Т10М / Б10М

/
с НДС 22%

Описание

Точные переходы в карточки товаров: 31. Для остальных позиций доступен подбор по каталогу.

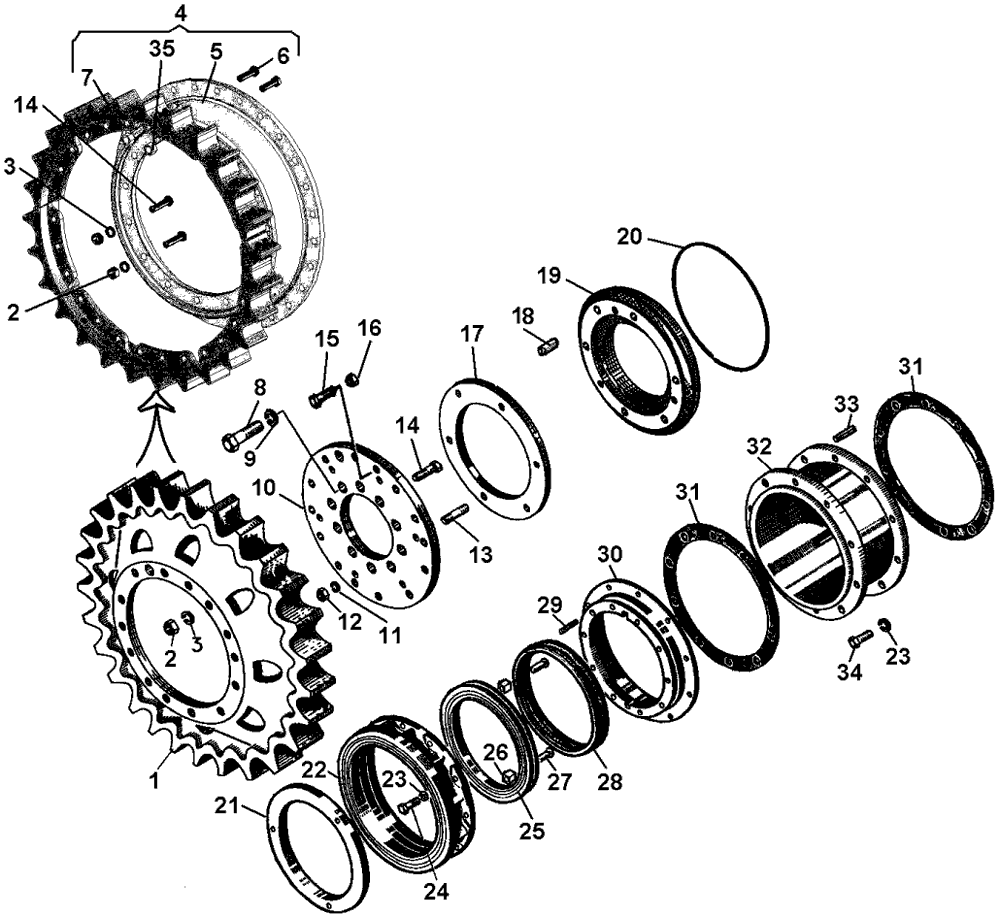

Детали бортового редуктора на Т10М (ведущее колесо, лабиринтное уплотнение, проставка)
#	Номер запчасти	Наименование детали	Кол-во в сборке	Товар
1	50-19-160-1	Венец ведущего колеса	1	К товару
2	700-30-2318 ¹	Гайка	14	К товару
3	–	Шайба 20 ОТ 65Г 09 ¹	14	К товару
4	50-19-182СП	Колесо ведущее	1	К товару
5	50-19-200	Ступица	1	К товару
6	–	Болт М20×1,5×62	27	К товару
7	50-19-201	Сегмент	9	К товару
8	700-28-2379	Болт	10	К товару
9	–	Шайба 27Т 65Г 09	10	К товару
10	50-19-158 ¹	Фланец	1	К товару
11	–	Шайба 12 ОТ 65Г 09	26	К товару
12	700-30-2414	Гайка	6	К товару
13	700-29-2262	Шпилька	6	К товару
14	700-28-2320-02 ¹	Болт	14	К товару
15	–	Болт М12-6g×55.58.019 ¹	2	Уточнить
16	–	Гайка М12-7Н.6.019 ¹	2	Уточнить
17	50-19-159-01 ¹	Проставка	1	К товару
18	700-32-2199	Штифт	3	К товару
19	50-19-170	Лабиринт	2	К товару
20	700-40-2733	Кольцо	2	К товару
21	24-19-27	Диск	1	К товару
22	24-19-47	Лабиринт	1	К товару
23	–	Шайба 10 ОТ 65Г 09	8	К товару
24	–	Болт М10-6g×40.58.019	8	Уточнить
25	24-19-21 ²	Диск	1	К товару
26	24-19-22 ²	Сухарик	2	К товару
27	700-47-2027 ²	Палец	2	К товару
28	700-40-3372 ³	Манжета	1	К товару
29	700-38-2306 ³	Пружина	10	К товару
30	24-19-25-1 ³	Фланец	1	К товару
31	700-40-5958	Прокладка	1; 2 ⁴	К товару
32	20-19-130СП ⁴	Проставка	1	К товару
33	700-32-2203	Штифт	2	К товару
34	–	Болт М10-6g×30.58.019 ⁴	8	Уточнить
35	30326-1	Гайка	27	К товару
¹ Входит в 64-19-120СП. Венец ведущего колеса с фланцем (вместе с 50-19-182СП Колесо ведущее). ² Заказывать 24-19-114СП Уплотнение. ³ Входит в 24-19-119СП Уплотнение (вместе с 24-19-114СП Уплотнение). ⁴ Для болотоходного трактора.
